Gefahr!
Die elektrische Installation darf ausschließlich
von einem autorisierten Techniker durchge-
führt werden.
Anschluss an das stromnetz
Anschluss an das stromnetz.
Diese Verbindung muss fachgerecht und gemäß
den geltenden Bestimmungen ausgeführt werden.
An der elektrischen Versorgungsleitung des
Heizkessels muss ein zweipoliger Schalter mit
einem Abstand von mindestens 3 mm zwischen
den kontakten installiert werden; der Schalter
muss leicht zugänglich sein, damit anfallende
Wartungsarbeiten sicher und schnell durchgeführt
werden können.
Die Stromversorgung des Heizkessels 230 V - 50
Hz einphasig ist mittels eines Dreiphasenkabels
typ H05VV-F vorzunehmen
(PHASE - NUlllEItER - ERDE)
Mit Querschnitt 0.75 mm bis 1.5 mm .
ACHTUNG!
Auf die Polaritäten der Phase und des Nulllei-
ters achten, da die Flammenerkennung phase-
nempfindlich ist.

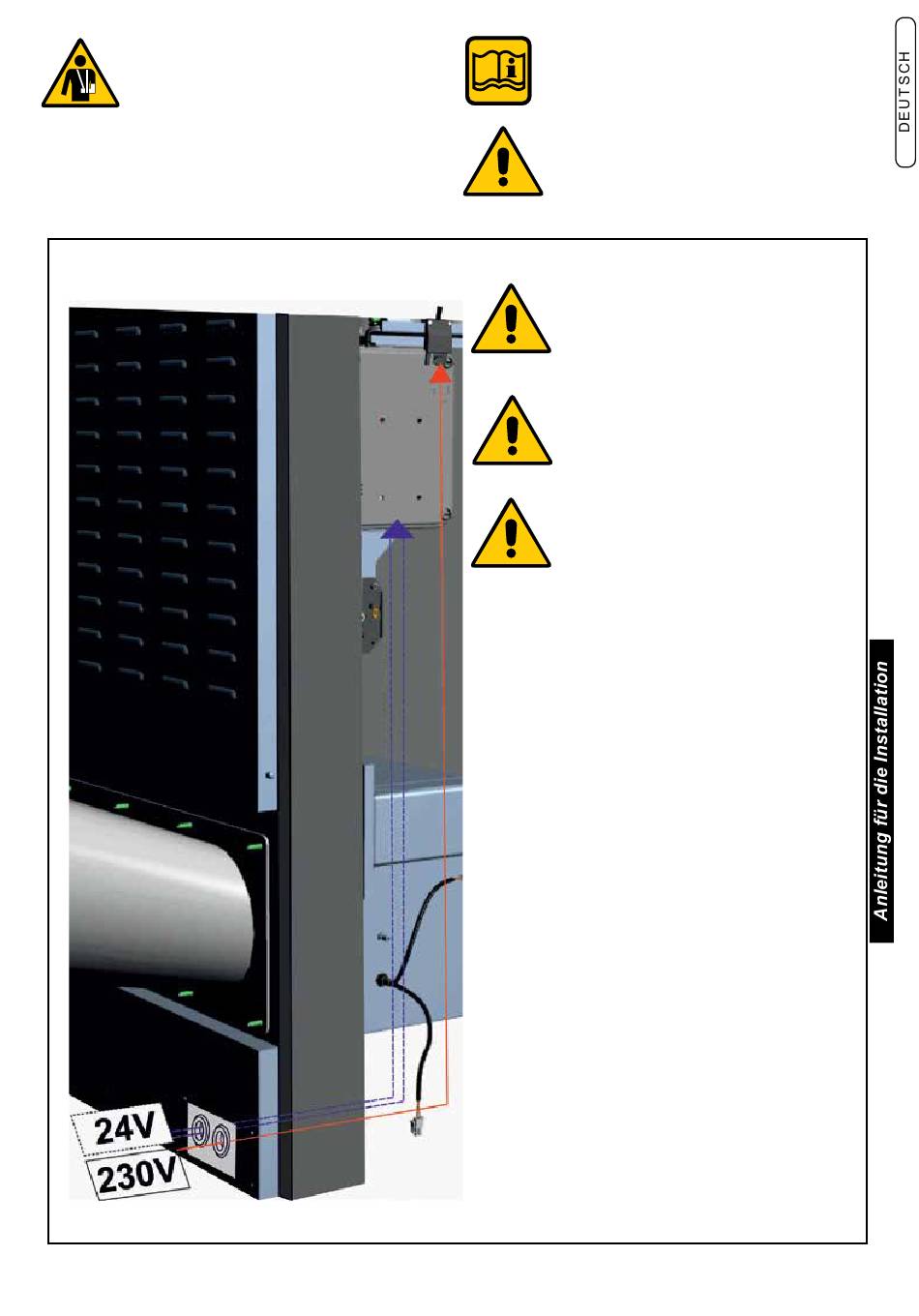

ACHTUNG:
Die kabel mit einem Spannungsdurchgang von
230 V sind separat von den 24 V-kabeln zu
verlegen.
- Den Versorgungsanschluss am mit dem Heizkessel mit-
gelieferten Stecker „D" ausführen.
ANM.: Ausgang 24 V - 230 V - Die 2 Spannungen getrennt
halten
27
