3.12 - MEssUNG DEs FEUERUNGsTECHNIsCHEN wIRKUNGsGRADs Menü wärmeerzeuger
3.12.1-
KALIBRIERFUNKTION (sCHORNsTEINFEGER)
ACHTUNG!
Diese Funktion bleibt aus-
schließlich dem autorisierten
Kundendienst vorbehalten.
3.12.2 - POsITIONIERUNG DER FüHLER
Zur Bestimmung des feuerungstechnischen Wirkungsgrads
folgende Messungen vornehmen:
- Messung der temperatur der Verbrennungsluft
- Messung der Abgastemperatur und des Co
Messpunkt (Bohrung) 2.
Zur Durchführung der spezifischen Messungen muss der
Wärmeerzeuger bei Betriebstemperatur laufen (siehe Abs.
3.12.1).
3
36
-Gehalts am
2
1
2
4
ACHTUNG!
Die Funktionen sind in Kapitel
2.9 (Menü Brenner) des Installa-
tions- und wartungshandbuchs
von Ufly P. TOUCH CONTROL
erläutert.
Alle Heizkessel verlassen das Werk bereits kali-
briert und mit abgeschlossener Endabnahme, doch
falls die kalibrierbedingungen verändert werden,
muss das Gasventil neu kalibriert werden.
ACHTUNG!

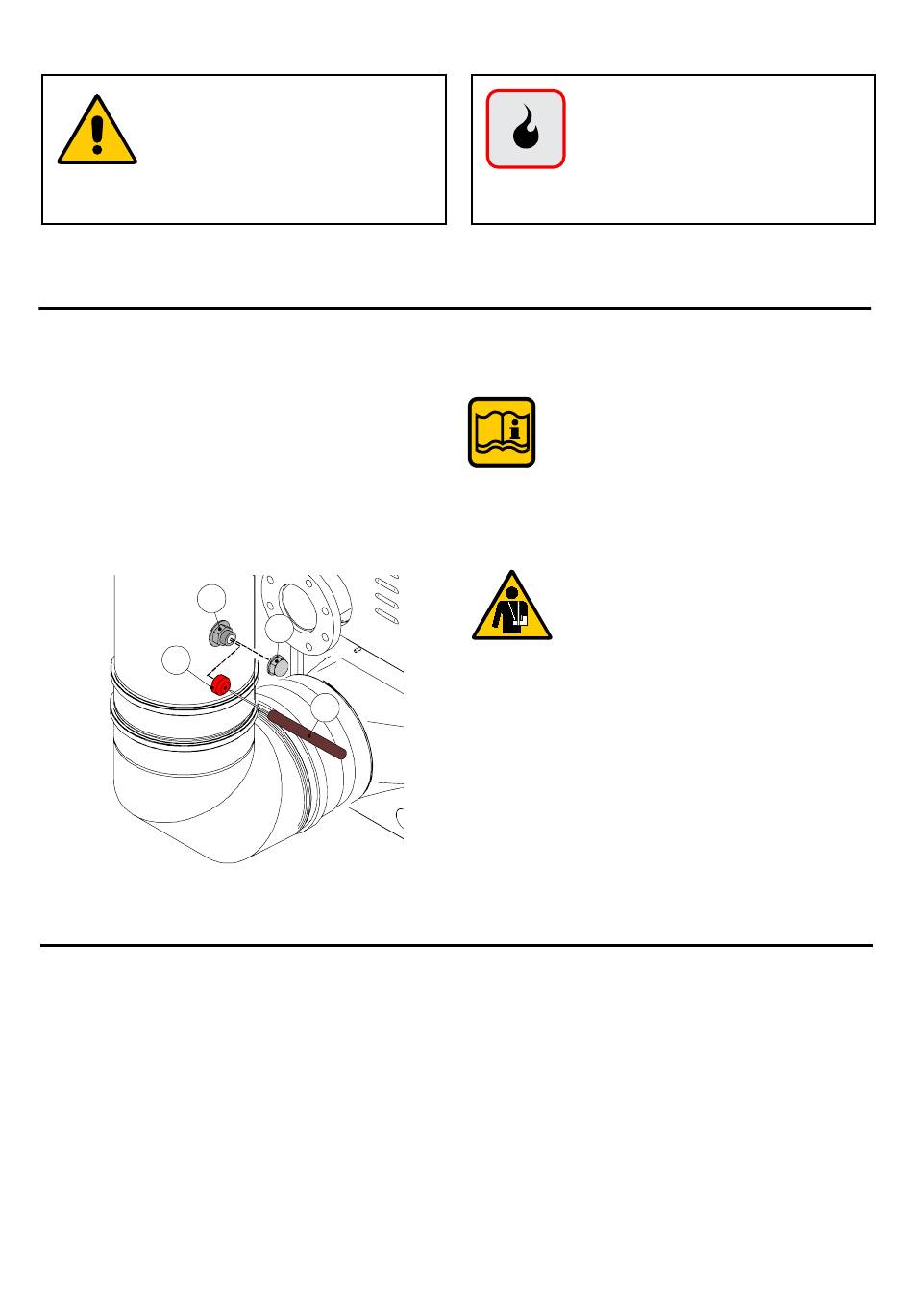

Den Verschluss 2abnehmen, die rote kappe 3
am Anschluss für den Rauchabzug 1 befestigen.
-Analyse 4 in die Bohrung
Die Sonde für die Co
2
an der kappe einführen.
Nach erfolgter Messung die kappe entfernen
und den Verschluss 2 wieder am Anschluss des
Abgasabzugs anbringen.
