3.6.-HEIZKESSELANSCHLUSS:
Die Kesselauslieferung derModulex erfolgt grundsätzlich mit dem Kessel-Vor-/Rücklauf- und Gasanschluss in seitlicher
Position.Die Positionierung von Lufteintritt/Gasaustritt kann an Ort und Stelle durchgeführt werden, indem die auf der
rechten, linken oder hinteren Seite angebrachte Perforierung abgenommen wird.
Der Abgassammler wird mit den beigefügten Kreuzschlitzschrauben, mit einem Schraubendreher mit min. 300 mm Länge
befestigt. Es können auch die Kessel-Vor-/Rücklauf- und Gasanschlüsse auf der linken Seite angebracht werden, indem
man die Vorlauf- und Rücklaufsammler auf die linke Seite umstellt.
Hierzu:
- Kesselgehäuse-Abdeckung ausrasten und abnehmen,
- Abnehmen der Halter der Vor-/Rücklauftemperatursensoren,
- Gas-/Abgassammler abbauen, wobei auf die Aluminiumelemente Plastikdichtungen angebracht werden (oben)
und Membran (unten).Die Membrane der Endelemente haben einen Durchmesser von 17 mm, die der Zwischenelemen-
te 22mm
- Montieren der Abgasanschlüsse auf der entgegengesetzten Seite, wie es auf der folgenden Seite erklärt wird.
- Kessel-Füll und Entleerungshahn neu positionieren
- Vorlaufsensor (Kabel weiß und rot) auf den neuen Vorlaufsammler montieren und Rücklaufsensor (Kabel weiß und
grün) auf den neuen Rücklaufsammler.
- Es ist möglich den Gaseintritt rechts beizubehalten oder durch eine Drehung um 180 Grad auf die linke Seite zu
verlegen. Falls der Abgassammler von rechts auf links verlegt wird, ist bei Modulex 80 notwendig, die Verschluss
schraube C mit dem Gasventil A zu vertauschen.

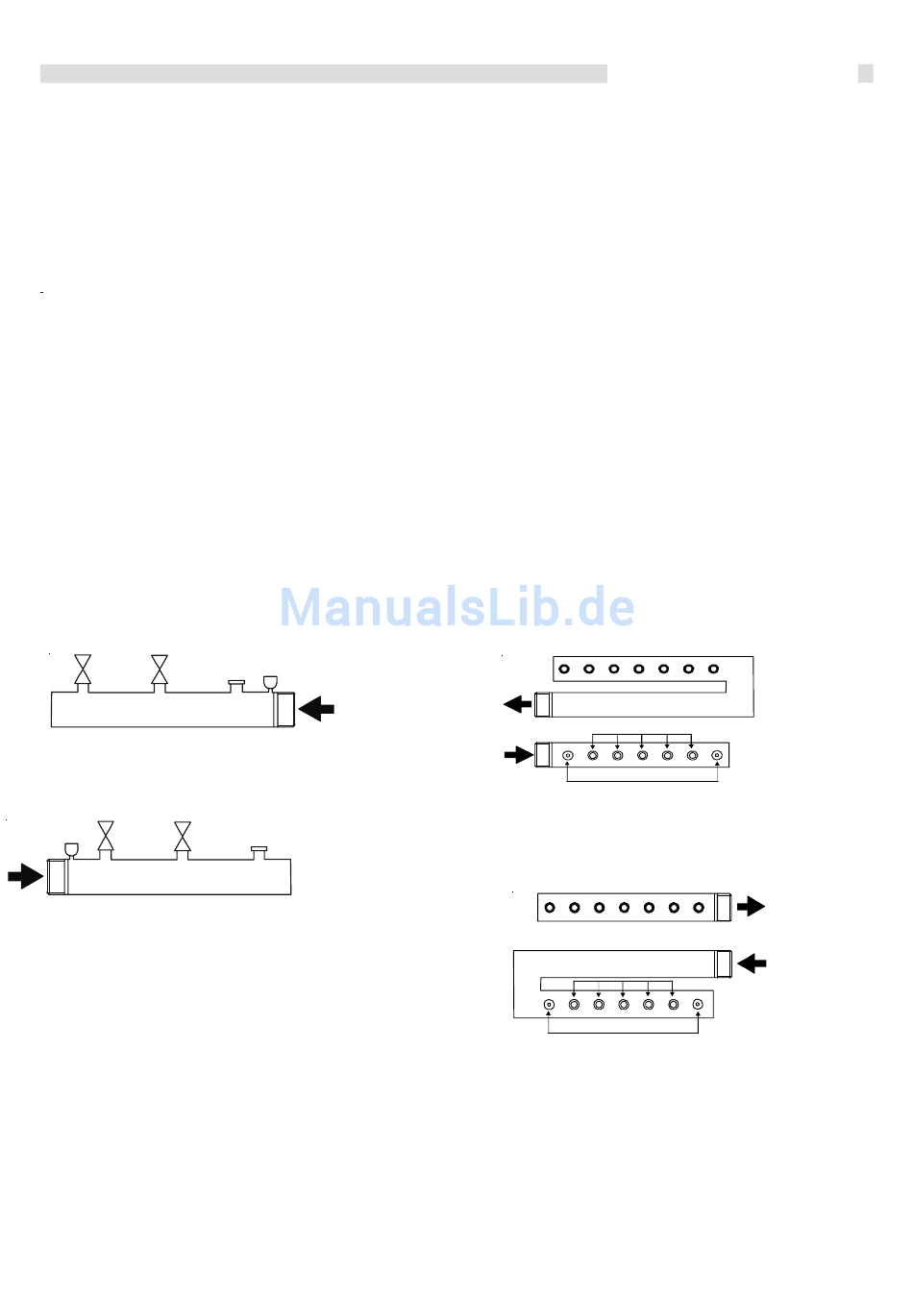

GASREVERSIBILITÄT:
FRONTANSICHT - GASANSCHLUSS RECHTS
A
B
FRONTANSICHT - GASANSCHLUSS LINKS
C
B
C
A
Installationshinweise
WASSERREVERSIBILITÄT
RÜCKANSICHT - ANSCHLÜSSE RECHTS
VL
Ø 22 mm
RL
Ø 17 mm
RÜCKANSICHT - ANSCHLÜSSE LINKS
Ø 22 mm
Ø 17 mm
Ø 17 = äußere Kollektor-Bohrungen
Ø 22 = innere Kollektor-Bohrungen
Diese Lochscheiben dienen der Kessel-internen Heiz-
wasser-Verteilung und müssen unbedingt in gleicher
Position gemäß der Darstellungen verbleiben.
VL
RL
1 5
