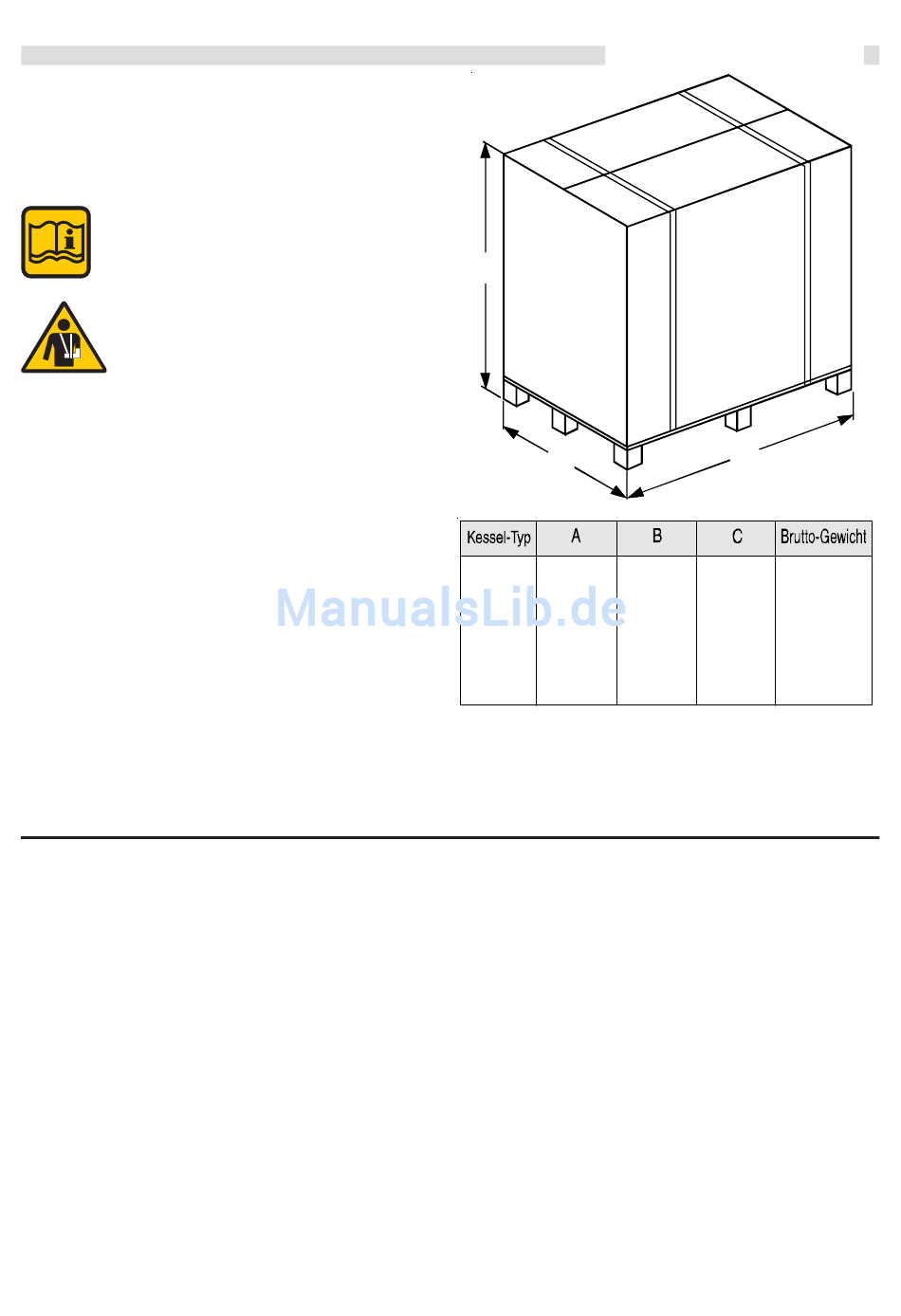

3.3 - VERPACKUNG UND ANLIEFERUNNG

Der MODULEX -Kessel wird komplett montiert in einem
stabilen Karton auf einer Holyplatte ausgeliefert.
Nach Entfernen der beiden Stahlbänder ist der
Karton nach oben abzunehmen und zu prüfen, ob
der Inhalt vollständig und unbeschädigt ist.
Die Verpackung(Karton, Stahlbänder, Plastikfolie-
netc.) darf nicht in Reichweite von Kindern gelagert
werden, da sie ein Gefahrenpotential darstellt,
sondern muss sachgerecht entsorgt werden, so
dass kein Schaden für die Umwelt
oder Personen entsteht.
La Unical übernimmt keine Haftung für Schäden
an Personen, Tieren oder Sachen, die durch
Nichtbeachtung dieser Vorschriften hervorgerufen
wurden.
Kessel-Rückseite
- Die frontseitige Verkleidungsabdeckung ist separat verpackt
an die Kessel-Rückwand fixiert.
- Der Kondensat-Syphon befindet sich innerhalb der rückseiti-
gen Kesselverkleidung.
Linke Kesselseite
- Die rechte Kessel-Seitenverkleidung ist separat verpackt an
die Kessel-Rückwand fixiert.
Kessel-Frontseite
- Der Abgassammler ist auf der Palette verschraubt.
- In einer PVC-Verpackung befinden sich: 3 Dichtungen für
Abgas-sammler-/ Stutzen mit Ø 150 / 200; sowie Kondensata-
blauf-Rohrzubehör und diverse Befestigungsschrauben,
- sowie ein Fühler-Bausatz.
Auf dem Kessel-Abdeckblech,:t.
Auf der Kessel-Verkleidung befinden sich in einer Folie die
zugehörigen Papiere:
- Installations- und Betriebsanweisung

3.4 - KESSEL-POSITIONIERUNG IM HEIZRAUM

Die Kessel-Aufstellung und Intallation muss nach den gültigen Normen und Heizungsregeln erfolgen. Für eine einwandfreie
Begehung zu Kesseleinbauten für Service- und Wartungszwecke sind die Mindest-Wandabstände gemäß der unten bezeich-
neten Abbildung einzuhalten.
Die Installation muss den in den neuesten Normen und Gesetzen zu Heizräumen, Heiz- und Warmwasserbereitungsanlage-
ninstallationen, Belüftung und zur Abführung der Verbrennungsprodukte von Brennwertkesseln geeigneter Schornsteine
enthaltenen Vorschriften entsprechen.
Bei der Wahl des Aufstellungsortes des Kessels im Heizraum ist zu beachten, dass für die Reinigung des Gehäuses eine
Seite für die Demontage eines speziellen Turbolators, der unter den Aluminiumelementen eingebaut ist, frei bleiben muss.
Dieser Turbolator kann beliebig auf der linken oder rechten Seite der Kondensatwanne / Abgasssammlers befestigt sein.
Werkseitig wird dieser immer rechtsseitig befestigt. Daher müsste er, wenn keine Umbauten am Kessel vorgenommen
werden, die rechte Seite zugänglich sein,egal,ob der Schornstein rechts oder links montiert ist. Wenn der Schornsteinan-
schluss auf der rechten Seite belassen wird und wenn von dieser Seite auch das Leitblech demontiert werden soll, muss die
Möglichkeit zur Demontage des Anschlusses bestehen. Wenn gewünscht, kann das Leitblech auch auf der gegenüberlie-
genden Seite montiert werden, unabhängig von der Position des Schornsteins.
Der Kessel kann auf einem ebenen und ausreichend tragfähigen Sockel aufgestellt werden, dessen Größe mindestens den
Grundrissabmessungen des Kessels entsprechen muss, und der eine Höhe von mindestens 100 mm haben muss (siehe
FIG:2), so dass der Siphon für den Kondensatablauf montiert werden kann. Alternativ dazu kann ein Schacht mit mindestens
100 mm Tiefe für die Unterbringung des Siphons im Fußboden angelegt werden (siehe FIG:2)
Nach Abschluss der Installation muss der Kessel perfekt
waagerecht und stabil stehen (um Vibrationen und Geräu-
Installationshinweise
C
B
100 770
145 770
190 908
240 1042
290 1176
340 1310
- Bedienungsanleitung für den Betreiber
- Bedienungsanleitung "Systemmanager"-Bedienmodul E8
- Garantie-Karte
- Prüfattest über die durchgeführte Wasserdruck-Prüfung
- Ersatzteil-Nachweis
A
780 181 kg
1250
780 215 kg
1250
780 1250 256 kg
780 300 kg
1250
780 341 kg
1250
780 1250 387 kg
1 3
