5.2 Außerbetriebnahme
5.2.1 Vorübergehende Stilllegung
VORSICHT!
Eine stillgelegte Heizungsanlage kann bei Frost
einfrieren und dadurch beschädigt werden.
Stillgelegte Heizungsanlage bei Frostgefahr
entleeren.
VORSICHT!
Längere Zeit abgeschaltete Pumpen können
festsitzen.
Bei vorübergehend stillgelegten Solaranlagen ist auch
die Schutzfunktion gegen festsitzende Pumpen
(Pumpenkickfunktion) deaktiviert.
Bei Wiederinbetriebnahme korrekte Pumpen-
funktion prüfen. Festsitzende Pumpen können
meist manuell wieder gängig gemacht werden.
Durch Ausschalten am Hauptschalter der Solaris R4-Regelung
oder Trennen des Netzsteckers von der Stromversorgung, kann
die ROTEX Solaranlage vorübergehend stillgelegt werden.
Bei Frostgefahr muss:
– die ROTEX Solaranlage wieder in Betrieb genommen
werden
oder
– geeignete Frostschutzmaßnahmen für die angeschlos-
sene Heizungsanlage und den Warmwasserspeicher
getroffen werden (z. B. Entleerung).
Besteht die Frostgefahr nur wenige Tage, kann auf-
grund der sehr guten Wärmedämmung auf das Entlee-
ren des ROTEX Warmwasserspeichers verzichtet wer-
den, wenn die Speichertemperatur regelmäßig
beobachtet wird und nicht unter +3 °C sinkt. Ein Frost-
schutz für das angeschlossene Wärmeverteilungssys-
tem besteht dadurch allerdings nicht.
Speicherbehälter entleeren
Alle Stromkreise der Solar- und Heizungsanlage von der
Stromversorgung trennen und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Nur GCU compact: Gas-Absperrhahn schließen.
Ablaufschlauch an den Füll- und Entleerhahn (KFE BA,
16 52 15) (Bild 5-1, Pos. A) anschließen und zu einer
mindestens bodentiefen Ablaufstelle verlegen.

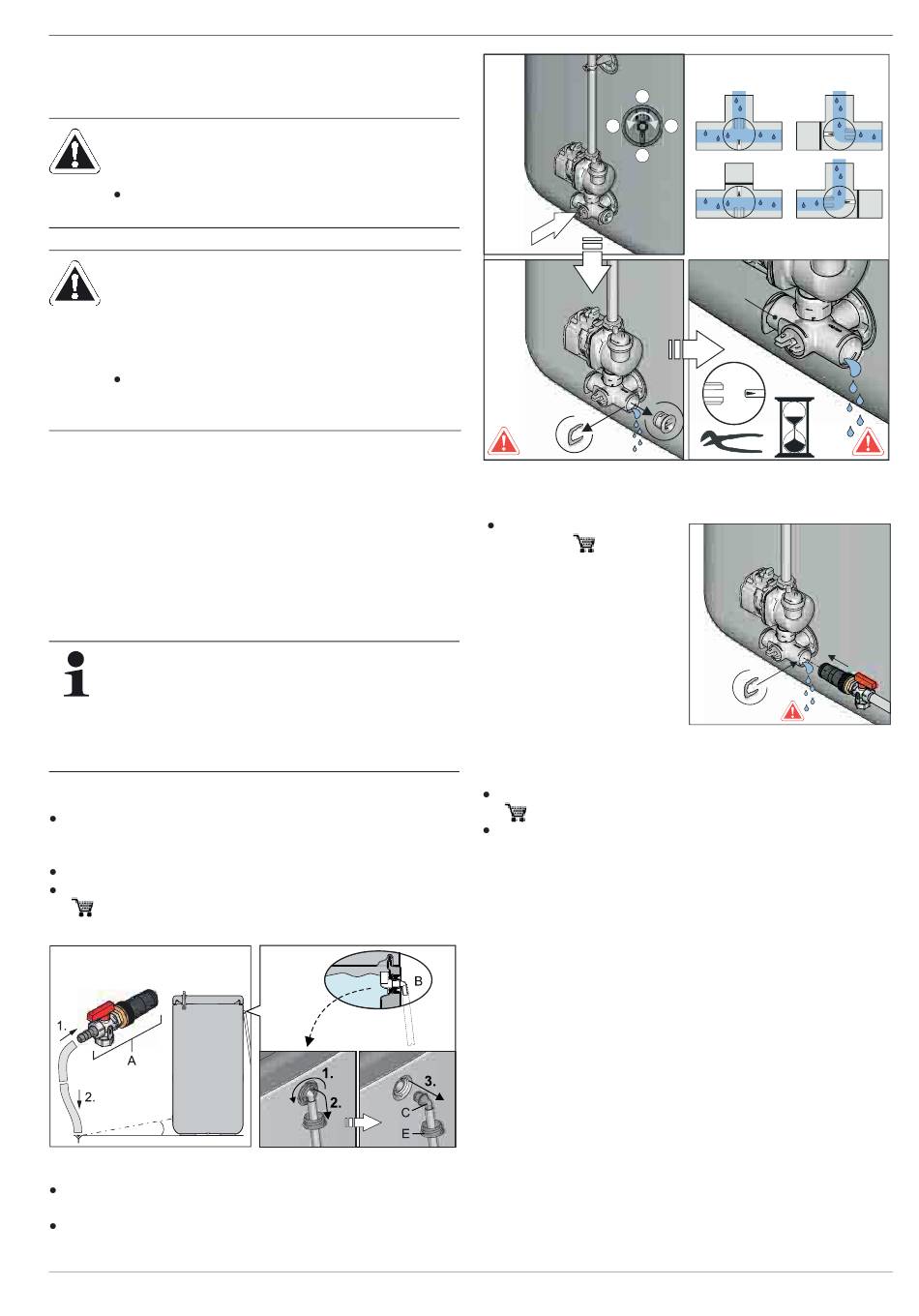

Bild 5-1
Ablaufschlauch montieren
Ventileinsatz am Anschlusswinkel so einstellen, dass der
Weg zum Blindstopfen abgesperrt ist (Bild 5-2).
Blindstopfen vom Anschlusswinkel entfernen (Bild 5-2) und
geeignete Auffangwanne unterstellen.
FA ROTEX Solaris RPS4 - 06/2015
5
x
Inbetriebnahme und Außerbetriebnahme
X
Bild 5-2
Ventileinsatz absperren, Blindstopfen vom Anschlusswinkel
entfernen
KFE-Befüllanschluss
(KFE BA,
den Anschlusswinkel ein-
stecken und mit Halte-
klammer sichern
(Bild 5-3).
KFE-Hahn am KFE-Befüllanschluss (KFE BA,
16 52 15) öffnen.
Ventileinsatz am Anschlusswinkel so einstellen, dass der
Weg zum Ablaufschlauch geöffnet wird (siehe auch Bild 5-2)
und Wasserinhalt des Speicherbehälters ablassen.
3
X1
2
4
1
X3
G
X4
2.
1.
16 52 15) in
Bild 5-3
KFE-Befüllanschluss in
Anschlusswinkel montie-
ren
X2
X4
3.
4.
19
