Montage

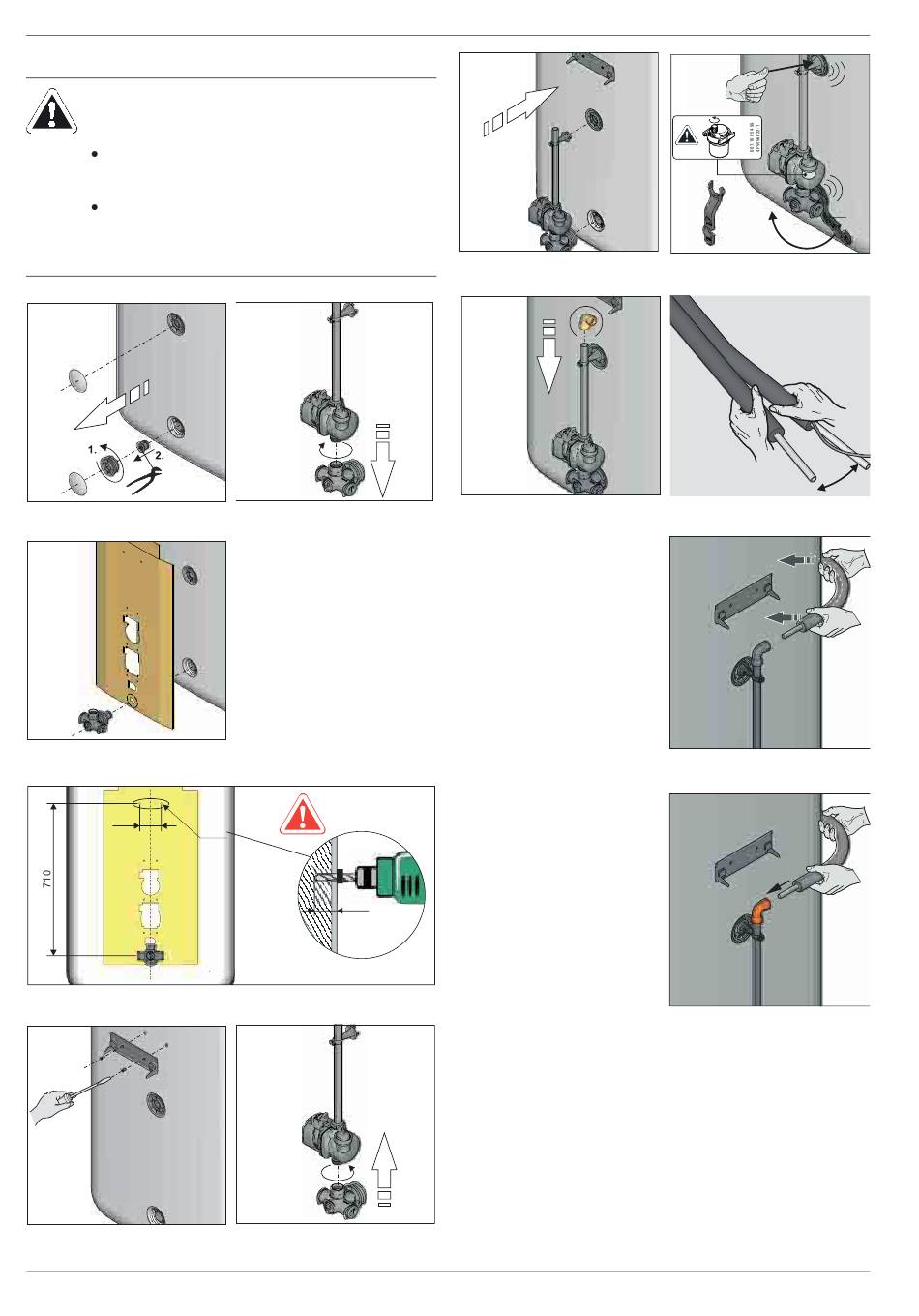

4.2.1 Montage Pumpeneinheit
VORSICHT!
Bei der Montage können große Wassermengen aus
dem Solarspeicher austreten.
Die Pumpeneinheit montieren, bevor der Solar-
speicher (druckloser Bereich) mit Wasser befüllt
wird.
Soll die Pumpeneinheit an einen bereits in Betrieb
befindlichen Solarspeicher angeschlossen
werden, muss der drucklose Speicherbereich
vorher entleert werden.
Bild 4-4
Arbeitsschritt 1
Bild 4-6
Arbeitsschritt 3
100
Bild 4-7
Arbeitsschritt 4
Bild 4-8
Arbeitsschritt 5
10
Bild 4-5
Arbeitsschritt 2
ø3,5
<15 mm
Bild 4-9
Arbeitsschritt 6
Bild 4-10 Arbeitsschritt 7
Bild 4-12 Arbeitsschritt 9
10. Vorlaufleitung (VA 15
Solar) mit Fühlerkabel und
Rücklaufleitung (VA 18
Solar) vorbereiten. Twin-
Wärmedämmung in der
Mitte auftrennen.
11. Rücklaufleitung (VA 18
Solar) anpassen und nach
dem Trennen der Twin-
Wärmedämmung separat
verlegen.
12. Vorgebogene
Rücklaufleitung (VA 18
Solar) in den Steckfitting
am Pumpenabgangsrohr
stecken.
13. Vorlaufleitung (VA Solar 15) auf der Speicherseite auf die
benötigte Länge kürzen und in Steckfitting am Solar-
Vorlaufanschluss einstecken (siehe Kapitel 4.3
„Zusammenschluss mehrerer Solarspeicher", FlowSensor,
Arbeitsschritt 4).
1x
MS
Bild 4-11 Arbeitsschritt 8
Bild 4-13 Arbeitsschritt 10
Bild 4-14 Arbeitsschritt 11
Bild 4-15 Arbeitsschritt 12
FA ROTEX Solaris RPS4 - 06/2015
