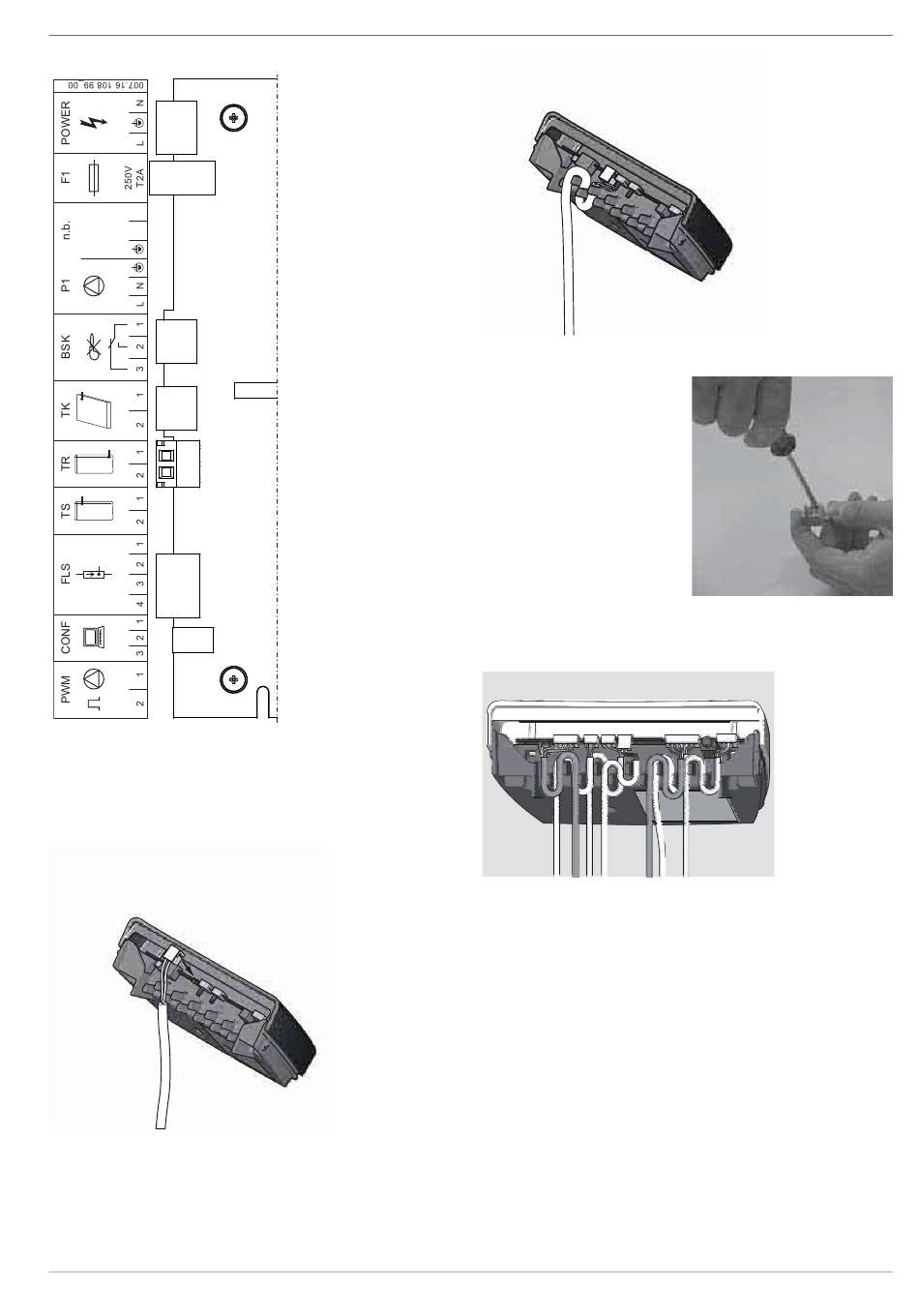

Elektrischer Anschluss
Bild 4-23 Anschlussbelegung
1. Mitgelieferte Kabel mittels Platinenrandstecker an der
Rückseite der Regelung befestigen. Die Stecker sind
verwechslungssicher codiert. Im Deckel der Steuerung ist die
Anschlussbelegung dargestellt.
Bild 4-24 Arbeitsschritt 1
2. Damit eine Zugentlastung sichergestellt wird, sind alle Kabel
durch das Labyrinth zu legen.
FA ROTEX Solaris RPS4 - 06/2015
BSK Brennersperrkontakt
CONF
Programmierbuchse für
Softwareupdate
FLS FlowSensor
TS
Speichertemperaturfüh-
ler
TR
Rücklauftemperaturfüh-
ler
TK
Kollektortemperaturfüh-
ler
P
Solar Betriebspumpe
S
F1
Sicherung
Power
Netzzuleitung
Bild 4-25 Arbeitsschritt 2
3. Kollektortemperatur-
Fühlerleitung (in der
Verbindungsleitung
integriert) am Stecker
anklemmen.
4. Stecker am Platinenrand der Steuerung, an der Position TK
(2-polig, siehe Bild 4-23) aufstecken.
Bild 4-27 Grundverkabelung: FlowSensor, Speicher-, Rücklauf-, Kollek-
torfühler, Pumpen- und Netzzuleitung
4
x
Montage
Bild 4-26 Arbeitsschritt 3
