VORSICHT!
Bei längeren horizontalen Leitungsstrecken mit
geringem Gefälle könnten sich durch Wärmedehnung
der Kunststoffrohre zwischen den Befestigungs-
punkten Wassersäcke mit Siphonwirkung bilden.
Tragschalen (TS
Leitungsführung niemals waagerecht, sondern
immer mit stetigem Gefälle (>2 %) ausführen.
4.2.2 Montage FlowSensor, FlowGuard (optional)
Bei der Montage auf die Durchflussrichtung der Mess-
einrichtung achten.
FlowSensor
Der FlowSensor FLS 20 (Bild 4-17) ist eine Messeinrichtung, die
gleichzeitig die Durchflussmenge im Kollektorfeld sowie die
Vorlauftemperatur erfasst. Der Messbereich liegt zwischen 0 und
20 l/min (Durchflussmenge) und 0 bis 120 °C (Vorlauftempe-
ratur). Die Messwerte werden an der Solaris R4-Regelung
angezeigt. Durch Drehzahlregelung der Solar Betriebspumpe P
übernimmt die Solaris R4-Regelung beim Anlagebetrieb automa-
tisch das Einstellen des passenden Durchflusses.
1. Dichtung (b) am Solar-Vorlaufanschluss (a) des
Warmwasserspeichers einlegen.
2. FlowSensor (c) auf den Solar-Vorlaufanschluss (a) des
Warmwasserspeichers schrauben.
3. Dichtung (e) einlegen und Steckfitting (f) an den Eingang des
FlowSensors (c) montieren.
4. Vorlaufleitung (g) (Ø 15 mm) auf die benötigte Länge kürzen
und in den Steckfitting (f) einstecken.
5. Kabel des FlowSensors zwischen FlowSensor (c) und der
Solaris R4-Regelung verlegen.
6. Kabel des FlowSensors am FlowSensor (c) und am
Platinenrand der Solaris R4-Regelung, an der Position FLS
(4-polig, siehe Bild 4-23) aufstecken.

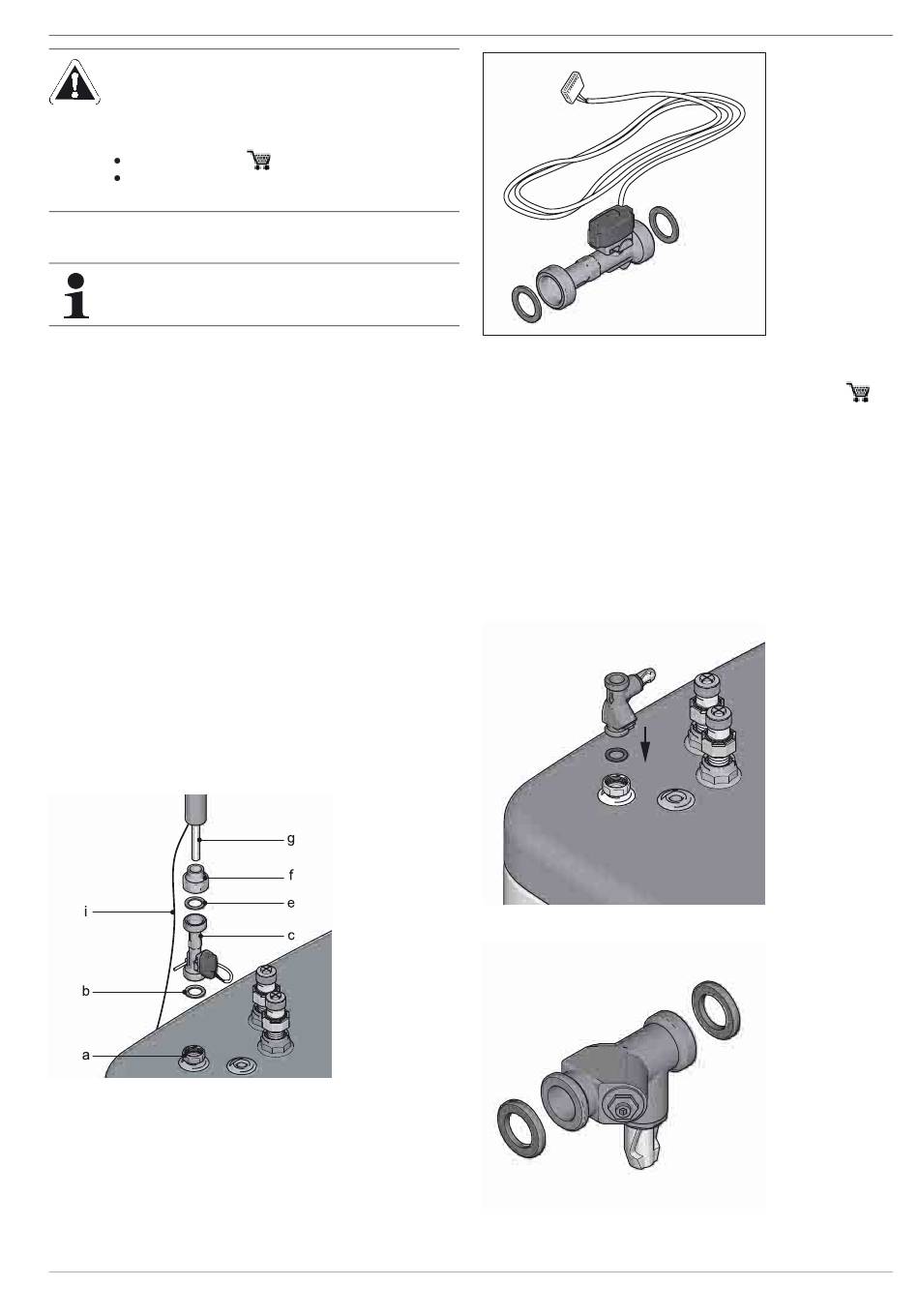

Bild 4-16 Montage FlowSensor FLS
FA ROTEX Solaris RPS4 - 06/2015
16 42 45) verwenden.
S
Bild 4-17 FlowSensor FLS ausgeliefert mit 3 m Kabel
FlowGuard
Als Zubehör erhältlich ist der FlowGuard FLG (Bild 4-19,
16 41 02). Er ist ein Einregulierventil mit integrierter Durchfluss-
anzeige, mit dem die Durchflussmenge durch das Kollektorfeld
eingestellt werden kann. Der Anzeigebereich liegt zwischen 2
und 16 l/min.
1. Dichtung in den Vorlaufanschluss einlegen (siehe Bild 4-18).
2. FlowGuard ansetzen und festschrauben.
3. Dichtung einlegen und Steckfitting an den Eingang des
FlowGuards montieren.
4. Vorbereitetes Vorlaufrohr in den Steckfitting des FlowGuards
einstecken.
Bild 4-18 Arbeitsschritt 1+2
Bild 4-19 Zubehör FlowGuard FLG
4
x
Montage
