Produktbeschreibung
3
Produktbeschreibung
3.1 Aufbau und Bestandteile der Solaris-Anlage

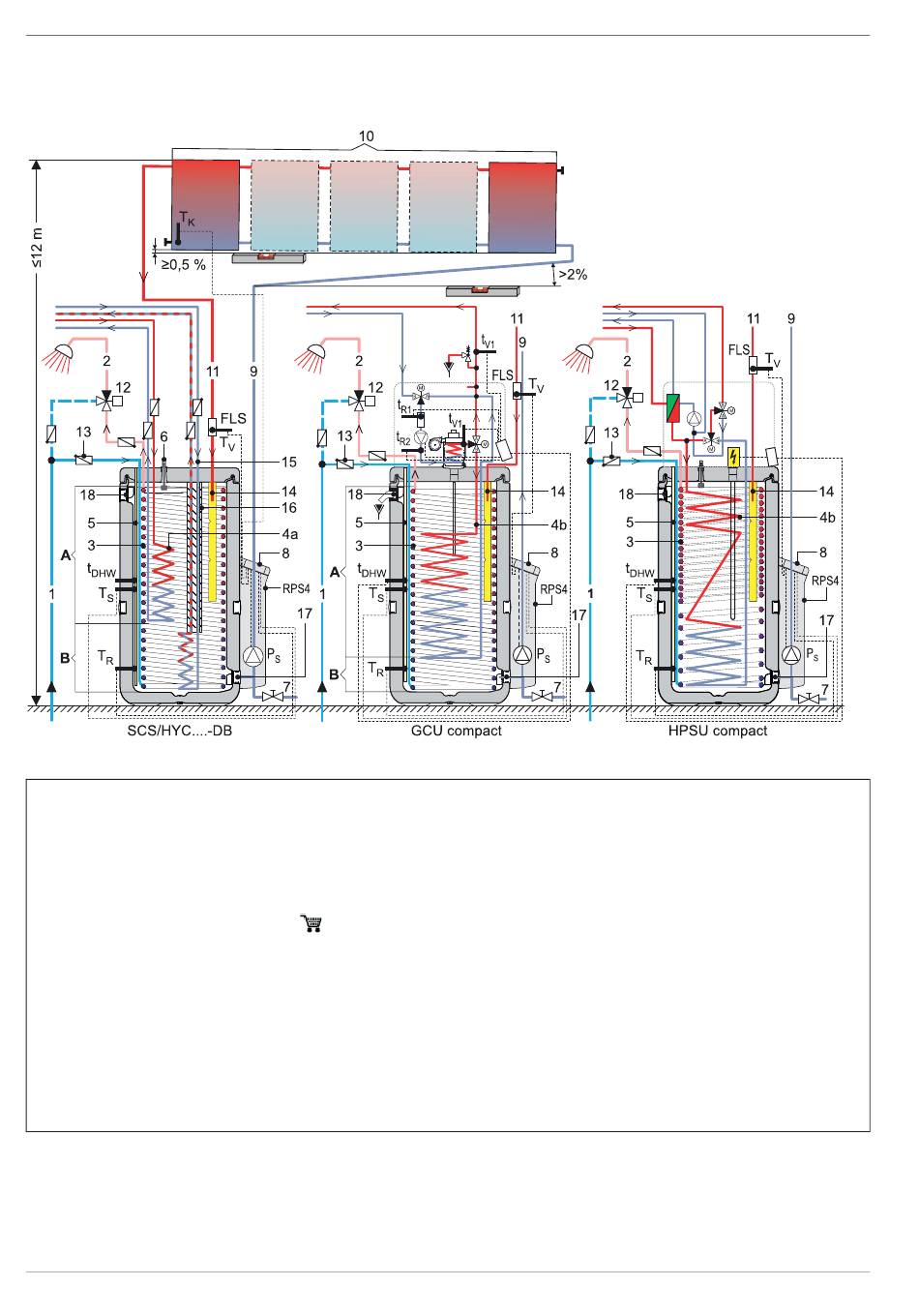

Bild 3-1
Standardaufbau einer ROTEX Solaris Anlage (der wechselseitige Anschluss wird von ROTEX empfohlen)
1
Kaltwasser Anschlussleitung
2
Trinkwasser (warm) Verteilleitung
3
Edelstahl-Wellrohr Wärmetauscher für Trinkwasser (warm)
4a
Edelstahl-Wellrohr Wärmetauscher zur Speicherladung
4b
Edelstahl-Wellrohr Wärmetauscher zur Speicherladung und Hei-
zungsunterstützung
5
Tauchhülse für Speicher-, Rücklauftemperaturfühler
6
Füllstandsanzeiger
7
Füll- und Entleerhahn (Zubehör KFE BA,
8
Solaris R4-Regelung
9
Solar-Rücklaufleitung (unten am Kollektor)
10
Solar-Kollektorfeld
11
Solar-Vorlaufleitung (oben am Kollektor)
12
Thermisches Mischventil (Verbrühungsschutz bauseits)
13
Zirkulationsbremse (Zubehör)
14
Solar-Vorlauf Schichtungsrohr
15
Edelstahl-Wellrohr Wärmetauscher zur Heizungsunterstützung
16
Wärmedämmhülle für Edelstahl-Wellrohr Wärmetauscher zur
Heizungsunterstützung
17
Solar-Rücklaufanschluss
18
Anschluss Sicherheitsüberlauf
Tab. 3-1 Legende zu Bild 3-1
6
A
Brauchwasserzone
B
Solarzone
FLS Solaris FlowSensor (Durchflussmessung)
P
Solaris Betriebspumpe
S
RPS4
Regelungs- und Pumpeneinheit
t
Speichertemperaturfühler
DHW
T
Solaris Kollektortemperaturfühler
K
T
Solaris Rücklauftemperaturfühler
16 52 15)
R
T
Solaris Speichertemperaturfühler
S
T
Solaris Vorlauftemperaturfühler
V
GCU compact
Gas Combi Unit
HPSU compact
Solarspeicher mit integriertem Wärmepumpeninnengerät
SCS/HYC - DB
Energiespeicher Sanicube Solaris / HybridCube
FA ROTEX Solaris RPS4 - 06/2015
