10. Je einen FlowGuard (optional) auf die Solar-
Vorlaufanschlüsse der Speicherbehälter montieren (siehe
Kapitel 4.2.2).
11. Vorlauf-Verteilerleitungen links und rechts an das
Verbindungs-T-Stück montieren (Bild 4-43, Pos. 3 + 4).
12. Flachdichtungen auf beide FlowGuard legen und Vorlauf-
Verteilerleitung mittels Überwurfmutter an beiden FlowGuard
verschrauben.
13. Dichtung auf das Verbindungs-T-Stück legen und
Doppelüberwurfmutter (1") aufschrauben.
14. Dichtung in Doppelüberwurfmutter (1") einlegen.
15. FlowSensor montieren (siehe Kapitel 4.2.2).
1
Solarspeicher
2
Regelungs- und Pumpeneinheit RPS4
3
Solar-Vorlauf-Verteilerleitung
4
Verbindungs-T-Stück
CON SX (A)Speichererweiterungsset (unten)
CON SX (B)Speichererweiterungsset (oben)
FLS
FlowSensor
FLG
FlowGuard

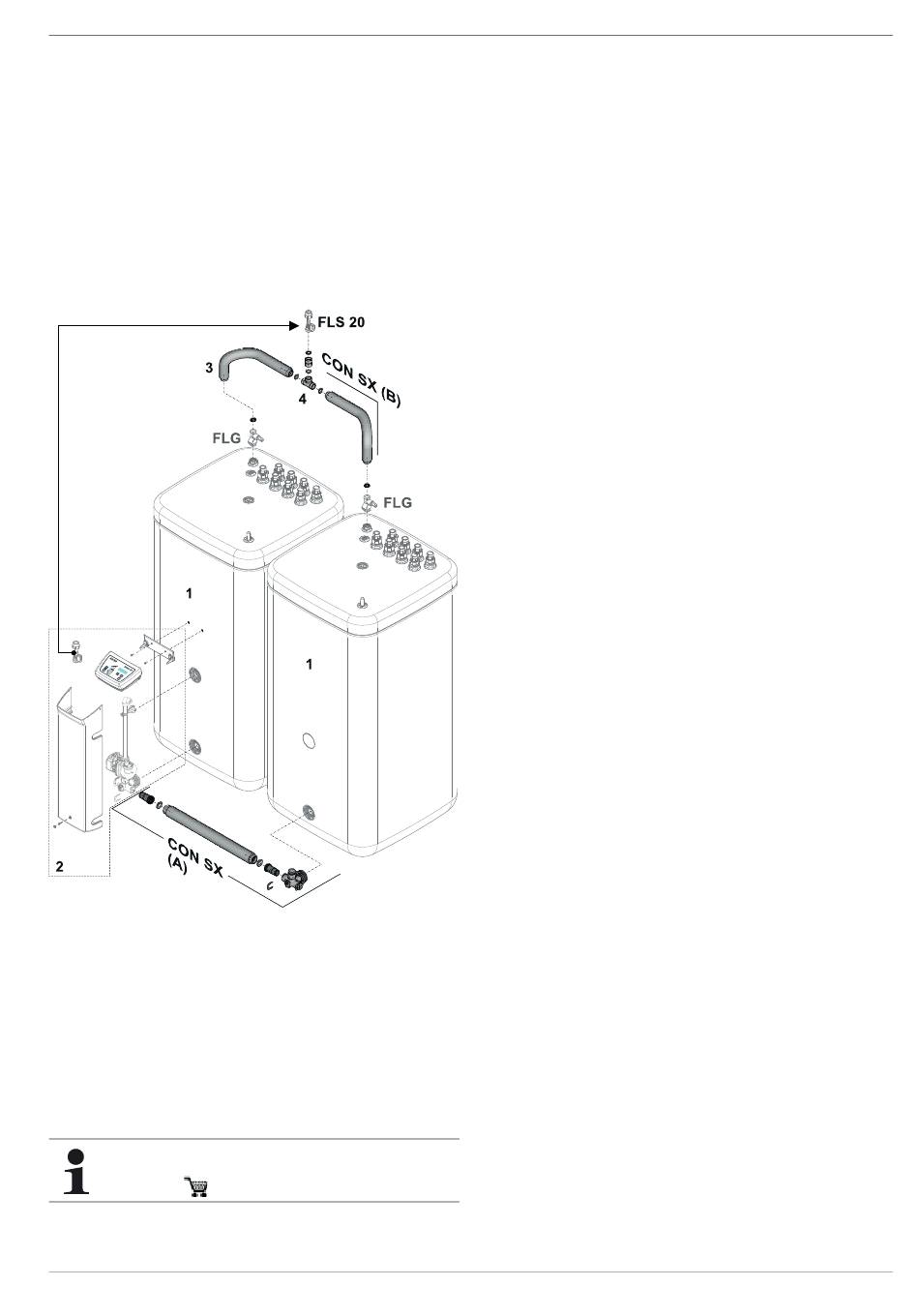

Bild 4-43 Montage der Speichererweiterung für 2 Solarspeicher (darge-
stellt an 2 Sanicube Solaris)
Bei Erweiterung auf maximal drei Speicher ist die Ins-
tallationsanleitung des Speichererweiterungsset 2
CON SXE (
16 01 21) zu beachten.
