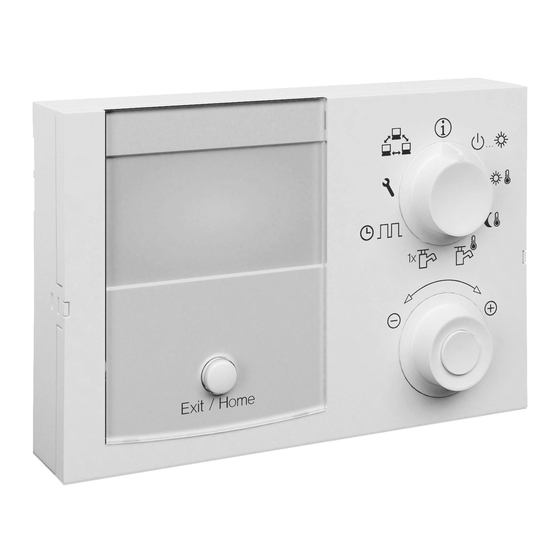

- Seite 1 Betriebsanleitung Regelung RoCon BF, RoCon U1 / EHS157034, RoCon M1 / EHS157068 Elektronische Regelung für Öl-Brennwert-Heizgeräte A2 F xxH und Gas-Brennwert-Heizgeräte GCU compact xx (Biv) ab 04/2017 Betriebsanleitung Deutsch Regelung RoCon BF, RoCon U1 / EHS157034, RoCon M1 / EHS157068 03/2018...
-
Seite 2: Inhaltsverzeichnis
Glossar ......59 Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 3 Notizen ....... 62 10 Stichwortverzeichnis ....63 Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 –...
-
Seite 4: Allgemeine Sicherheitsvorkehrungen
Beachtung der örtlichen und nationalen Vorschriften sowie der Anweisungen in dieser Anleitung ausgeführt werden. Sicherstellen, dass ein geeigneter Stromkreis verwendet wird. Nicht ausreichende Belastbarkeit des Stromkreises oder unsachgemäß ausgeführte Anschlüsse können Stromschlag oder Feuer verursachen. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 5: Anweisungen Beachten
Informatio- anleitung. nen, jedoch keine Warnungen vor Gefährdungen. Die Anleitungen sind im Lieferumfang der jewei- ligen Geräte enthalten. Spezielle Warnsymbole Einige Gefahrenarten werden durch spezielle Symbole dargestellt. Elektrischer Strom Verbrennungsgefahr Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 6: Sicherheitsanweisungen Für Die Montage Und
ROTEX Regelung RoCon BF darf nur gemäß den Angaben dieser Anleitung betrieben werden. Jede andere oder darüber hinausgehende Ver- wendung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden trägt das Risiko allein der Betreiber. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 7: Produktbeschreibung
Leistungsanpassung ISM (Intelligentes SpeicherManagement). Dazu muss der A2 F mit dem Smart start kit (Zubehör DRMASTAKITA) ausgerüstet und der DIP-Schalter S5 auf der Schaltplatine gemäß der beiliegenden Anleitung ein- gestellt werden. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 8: Bedienung
Mischerkreis Störungen werden allgemein mit einem Fehlercode und einer Klartext-Fehlermeldung im Display angezeigt. Darunter wird die aktuelle Vorlauftempe- ratur des zugeordneten Heizkreises ange- Hinweise zur Störungsbehebung siehe Kap. 7. zeigt. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 9: Bedienelemente
(Hauptfunktionsebene). Unabhängig von der Stellung des Drehschalters ar- beitet der ROTEX Wärmeerzeuger nach der Be- triebsart, welche in der Schalterstellung "Betriebsart" eingestellt oder welche durch ein Sonderpro- gramm aktiviert wurde. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 10: Bedienkonzept
Schaltzeitprogramm eine andere Betriebsweise erzwingt. Es können keine Einstellungen an diesen Werten vorgenommen werden. Drehschalter in Stellung "Info" stellen. Standardanzeige wird angezeigt (siehe Bild 3-2). Drehtaster kurz drücken. Parameterübersicht wird angezeigt. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 11 Ebene "Anlagenkonfiguration" eingestellt werden. DHW1 Aktuelle Außentemperatur (gemessen von Tem- peraturfühler RoCon OT1) Aktueller Volumenstrom (Durchfluss) in der Hei- zungsanlage Tab. 3-5 Erklärung der als Übersicht angezeigten Betriebsdaten Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 12: Betriebsart Einstellen
Automatik 1 Bereitschaft Automatik 2 Bild 3-8 Standardanzeige in der Betriebsart [Bereitschaft] Absenken (oberhalb der Frostschutzgrenze) Betriebsart Automatik 1 Automatik 2 Bild 3-7 Betriebsart umstellen (Bsp.: von "Bereitschaft" auf "Automatik 2") Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 13: Betriebsart Heizen
Klemmen "EXT" angeschlossenen und mit einem Widerstand beschalteten potenzialfreien Kontakt kann von einem externen Gerät (z. B. Solarregler, Modem, …) ebenfalls eine Umschaltung der Betriebsart erfolgen (siehe Tab. 3-6). Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 14: Temperatureinstellung Tages-Raumtemperatur
Die Temperatureinstellungen für diese Zeitprogramme werden über die Sollwerteinstellungen "Raumsoll Tag" , "Raumsoll Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel- lung finden Sie in Kap. 6.7. Nacht" und "WW Solltemp" vorgenommen. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 15 Die Einstellung und die Eingabestruktur der Zeitpro- gramme sind identisch mit der für das Heizkreis-Zeit- programm (siehe auch Tab. 3-8). – 1 Zeitprogramm für eine optional angeschlossene Zirkula- tionspumpe mit jeweils 3 möglichen Schaltzyklen Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE...
- Seite 16 "Raumsoll Nacht" , im Parameter [T-Abwe- send] eingestellten Raum-Solltemperatur im Absenkbe- trieb gearbeitet. – Die Warmwasserbereitung wird nicht beeinflusst. – Das Zeitprogramm läuft über den eingestellten Zeitraum ab Aktivierung. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 17: Anlageneinstellungen
Bild 3-10 Beispiel für "Bus - Scan" an einer Heizungsanlage mit 1 Wär- meerzeuger, 1 Mischer, 1 Raumstation und Aktivierung der Gerät ausgeführt und abgespeichert. Terminalfunktion zur Fernbedienung des Mischermoduls Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 18 Gerät. Um den Terminalbetrieb zu beenden und das Bedienteil wieder zur Bedienung des zugeordneten Geräts umzuschalten, muss auf der Ebene "Fern-Einstellung" der Parameter [Keine Auswahl] angewählt und bestätigt werden. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 19: Sonderfunktionen
Verbrennungsqualität mit Hilfe eines Ab- Menü "Sonderebene" wird angezeigt. gasanalysegeräts überprüft werden. Ggf. erforderliche Anpassungen der Brennereinstellung siehe Installati- Mit dem Drehtaster das Programm "Emissionsmessung" onsanleitung des Heizgeräts. anwählen. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 20: Handbetrieb
– Auswahl eines anderen Menüs mittels des Drehschalters. Bild 3-13 Symbolische Kurzanleitung für den Handbetrieb Wird der Handbetrieb beendet, so schaltet die Regelung RoCon BF automatisch in die Betriebsart „Bereitschaft“. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 21: Stb Test
Wärmeerzeuger Absperrhahn (Rücklauf) Direkt angeschlossener schließen Heizkreis Absperrhahn (Bypass) öff- Absperrhahn (Vorlauf) schließen Membranausdehnungs- gefäß Bild 3-14 Hydraulikschaltung für STB Test bei Heizkreisinstallation mit Wärmebeständigkeit unter 105 °C Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 22: Spezielle Anlageneinstellungen
öffnen. Betriebsart "Heizen" aktivieren. Anhaltswerte für die Einstellung sind: Zugriffsrechte Zugriffsrechte – Heizkörper und System 70: 1,4 bis 1,6. – Fußbodenheizung: 0,5 bis 0,9. Bild 3-15 Zugangscode eingeben Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 23: Witterungsgeführte Vorlauftemperaturregelung
HZK Konfig schlossen sein. Akzeptanzgr WW Ist zusätzlich der Raumregler (RoCon U1 / EHS157034) an die Heizkurve ROTEX RoCon BF angeschlossen, werden die Solltemperaturen T-Vorlauf Tag witterungs- und raumtemperaturgeführt (siehe Konfiguration Tab. 6-3/Tab. 6-18, Parameter [Raumeinfluss]) geregelt. Die Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über Installation den Parameter [HK Funktion] in der Drehschalterstellung "Konfi-... -
Seite 24: Legionellenschutz
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Mit Fachmannstatus lassen sich in der "Sonderebene" alle kun- Sie in Kap. 6.2.1. denspezifischen Parametereinstellungen auf die Werksein- stellung entsprechend Tab. 6-1 bis Tab. 6-11 zurücksetzen. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 25: Estrichprogramm
Nach dem beschriebenen Aufheizvorgang ist noch nicht sicher- gestellt, dass der Estrich den für die Belegreife erforderlichen Feuchtigkeitsgehalt erreicht hat. Der Feuchtigkeitsgehalt im Estrich muss vor dem Verlegen des Oberbelags durch Messung überprüft werden. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 26 Bild 3-20 Zeitlicher Ablauf des Estrichprogramms beim kombinierten Funktions- und Belegreifheizen (Legende siehe Bild 3-19) Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kap. 6.2. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 27: Relaistest
Energieverbrauch der Zirkulationspumpe minimiert werden, indem sie getaktet betrieben wird. Mit dem Parameter [Zirk In- tervall] wird eingestellt, wie lange die Zirkulationspumpe in- nerhalb eines 15-minütigen Intervalls betrieben wird. Bild 3-21 Estrichprogramm einstellen Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 28: Fernsteuerung Über Internet
Der Parameter [Max Temp Heizung] die Regelung RoCon BF mit dem Internet verbunden werden. begrenzt die maximale Temperatur, welche in die Heizungs- Damit ist eine Fernsteuerung der ROTEX RoCon BF über Mobil- anlage gelangen darf. telefone (per App) möglich. -
Seite 29: Smartstart-Funktion
Wenn die Brennerlaufzeit nach einem Brennerstart bei Raum- heizung länger als die eingestellte Mindest-Brennerlaufzeit ist, wird die SmartStart-Funktion nicht aktiviert. Der Parameter [HT Protect] (siehe Tab. 6-2) begrenzt den er- höhten Sollwert der Speichertemperatur. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 30: Erste Inbetriebnahme
System. Mischermodul RoCon M1 / [WE Zuordnung] Werkseinstellung = 0 EHS157068 siehe Tab. 6-17 Sollte normalerweise nicht verändert werden. Definiert den Wärmeerzeuger, der den zu- geordneten Heizkreis mit Wärme versorgt. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 31: Bei Allen Bedienteilen Rocon B1 Und Rocon U1
(nachfolgende Information beachten). Bedienteil die Terminalfunktion aktiviert werden. Nach Ausführung des [Bus - Scan] können alle im RoCon- System eingebundenen Systemkomponenten mit einer gülti- gen Gerätekennung fernbedient werden (Hausmeisterbe- rechtigung). Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 32: Bedienungsunterstützung Bei Der
Mit dem Drehtaster die gewünschte Sprache anwählen. aktiviert und im Display die zugehörige Standardanzeige für dieses Gerät dargestellt. Die Bediensprache kann jederzeit erneut geändert wer- Das Bedienteil befindet sich dann im Terminalbetrieb. den. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 33: Raumstation Rocon U1 / Ehs157034
Symbolerklärung Statusanzeigen RoCon M1 / EHS157068 Einstellung der Terminalkennung (Parameter [Terminal- adresse]) wird angezeigt. Mit dem Drehtaster den Parameter [Terminaladresse] einstellen. Auswahl mit kurzem Druck auf den Drehtaster bestätigen. Standardanzeige wird angezeigt (siehe Bild 4-4). Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 34: Mischermodul Rocon M1 / Ehs157068 Einem Wärmeerzeuger Zuordnen
Login zugeordneten Heizkreises Anzeige Uhrzeit Bild 4-5 Standardanzeige RoCon M1 / EHS157068 - "Mischer" mit beispielhaften Statusanzeigen In der Einstellung "Mischer" ist der Raumfühler von RoCon M1 / EHS157068 deaktiviert. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 35: Parameterübersicht
(siehe Kap. 3.6.6 - Möglichkeit 3) Stromversorgung zum Gerät und Hauptschalter Drehschalterstellung: Info einschalten. Sprache Verwende Standardkonfig Nein Grundkonfiguration WEZ Funktion Konfig Direktkreis Buskennung WEZ Zeitmaster Konfig System Tab. 5-1 Parameter "Grundkonfiguration" Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 36: Nach Erstinbetriebnahme / Nach Erfolgter Grundkonfiguration
Leistungszwang BCCRe-Update Io-Basiswert AnzahlZünd.bisKal Estrich Fehlercode Io-Kal-Maximum LetzterFehler(EEP) Estrichprogramm Q-Soll RoCon BE1 Io-Kompensation PhaseletzterFehler Q-Ist RoCon BE1 Io-Tal Brenner Starts Vorlauftemperatur Flammenbild.-Zeit Brenner Laufz Tab. 5-2 Parameter in Drehschalterstellung "Konfiguration" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 37: Drehschalterstellung: Ww Nachladung
HZK Programm 1 Zirk Programm Tab. 5-8 Parameter in Drehschalterstellung "Zeitprogramm" 5.2.8 Drehschalterstellung: Fern-Einstellung Bus - Scan Keine Auswahl Regler BM1/BE1 #X Mischer #X Tab. 5-9 Parameter in Drehschalterstellung "Fern-Einstellung" Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 38: Parameterebenen Für Mischermodul Rocon M1 / Ehs157068
T-VL Kühlen Kühlsollwert Korr Relaistest Estrich Estrichprogramm Keine Funktion beim Anschluss an Öl- und Gas-Brennwert-Heizgeräte. (Nur anwendbar, wenn der zugeordnete Wärmeerzeuger eine Kühlfunktion hat.) Tab. 5-12 Parameter in Drehschalterstellung "Konfiguration" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 39: Parametereinstellungen
Ein: Auswertung des Schaltkontakts (nur, wenn keine der Betriebsarten "Bereitschaft", "Sommer", "Urlaub", "Feiertag", "Emissionsmessung" oder "Estrich" aktiv ist): - Geschlossener Kontakt: Betriebsart wird auf "Heizen" geschaltet. - Offener Kontakt: Umschaltung auf die zuvor aktive Betriebsart. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 40 Heizkreis damit bedient werden soll. Der direkte Heizkreis des ROTEX Wärmeerzeugers ist standardmäßig auf die Heizkreis- kennung "0" eingestellt (siehe Tab. 6-16, Parameter [Konfig Direktkreis]). Tab. 6-1 Parameter in Drehschalterstellung "Konfiguration", Ebene "Installation" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 41: Ebene "Anlagenkonfiguration
Druckwächterfunktion (nur bei aktiviertem Drucksensor, [SKonfig Druck]=Ein, siehe Tab. 6-1): Unterschreitet der Messwert den im Parameter [Soll Druck] eingestellten Wert um mehr als den eingestellten Wert, wird eine Warnmeldung generiert. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 42: Ebene "Hzk Konfig
Nur wenn Parameter [HK Funktion] = 1 10 - 90 °C 10 °C 1 °C Einstellung der Vorlaufsolltemperatur für den Heizkreis während der Absenkzeit bei Betriebs- art: "Automatik 1", "Automatik 2", "Absenken". Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 43: Ebene "Ww Konfig
Montag - Sonntag: Tag der thermischen Desinfektion … Mo - So: Tägliche thermische Desinfektion Sonntag, Mo - So Antileg Zeit Einstellung der Startzeit der thermischen Desinfektion des Warmwasserspeichers (Format 00:00 - 23:45 03:30 15 min hh:mm). Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 44: Ebene "Fachmann Fa Konfig" (Nur Wärmeerzeuger A2 F)
Summe aller Starts die im Feuerungsautomat des Wärmeerzeugers gespeichert sind. Brenner Laufz Gesamtlaufzeit des Brenners in Stunden, welche im Feuerungsautomat des Wärmeerzeugers gespeichert ist. Tab. 6-5 Parameter in Drehschalterstellung "Konfiguration", Ebene "Fachmann FA Konfig" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 45: Ebene "Lambda-Gx" (Nur Wärmeerzeuger Gcu Compact)
[T-WW Soll 1]. Nach Ablauf des Zeitraums schaltet die Regelung auf die zuvor aktive Betriebsart zurück. Die Warmwasserbereitung erfolgt auf den dann aktuellen Sollwert. Tab. 6-7 Parameter in Drehschalterstellung "WW Nachladung" Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 46: Drehschalterstellung: Betriebsart
Sollwert der Warmwassertemperatur in °C, welche für den 3. Schaltzeitzyklus der Zeitprogram- 10 - 70 °C 58 °C 1 °C me [Automatik 1] und [Automatik 2] gilt. Tab. 6-11 Parameter in Drehschalterstellung "WW Solltemp" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 47: Drehschalterstellung: Zeitprogramm
Regler BM1/BE1 #X Aktivierung schaltet auf den Wärmeerzeuger mit der Buskennung X (siehe Kap. 6.12, Parameter [Buskennung WEZ]). Mischer #X Aktivierung schaltet auf das Mischermodul mit der Buskennung X (siehe Kap. 6.13.1, Parameter [HZK Zuordnung]). Tab. 6-13 Parameter in Drehschalterstellung "Fern-Einstellung" Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 48: Drehschalterstellung: Info
Tab. 6-14 Parameter in Drehschalterstellung "Info" Abhängig vom Gerätetyp, der Systemkonfiguration und vom Stand der Gerätesoftware können einzelne in Tab. 6-14 gelistete Informationsparameter nicht oder in einer anderen Parameterebene angezeigt werden. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 49: Exit-Taste: Sonderebene
Gerätestart die Abfrage nach dem Verwenden der Standardkonfiguration mit „Ja“ Löschen beantwortet, werden die zur Grundausstattung des Wärmeerzeugers passenden Einstellungen automatisch aktiviert (siehe Kap. 6.2.1, Tab. 6-1). Tab. 6-16 Parameter der Grundkonfiguration Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 50: Parameterebenen Für Mischermodul Rocon M1 / Ehs157068
Min Leistung Pumpe Untergrenze für die Modulation der Pumpenleistung 0 - 100 % 50 % Max Leistung Pum- Obergrenze für die Modulation der Pumpenleistung 0 - 100 % 100 % Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 51: Ebene "Mischer Konfig
Einstellung der Vorlaufsolltemperatur für den Heizkreis während der Absenkzeit bei Betriebs- art: [Automatik 1], [Automatik 2], [Absenken]. Max T-Vorlauf Die ermittelte Vorlaufsolltemperatur des Heizkreises wird auf den hier eingestellten Maximal- 20 - 70 °C 50 °C 1 °C wert begrenzt. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 52 Tab. 3-10 Ende des Estrichprogramms wird durch den 1. Tag mit der Sollwerteinstellung „- - - -“ definiert (siehe Kap. 3.6.7). Tab. 6-18 Parameter in Drehschalterstellung "Konfiguration", Ebene "Mischer Konfig" Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 53: Fehler Und Störungen
Fehlermeldung gelöscht. 4. Mit dem Drehtaster "Ja" anwählen. 5. Auswahl mit kurzem Druck auf den Drehtaster bestätigen. Fehler ist zurückgesetzt. 6. Abbruch und Rücksprung durch erneuten Druck der Exit- Taste. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 54: Störungen Beheben
Gerät wieder normal arbeitet, wird ein Eintrag "E0" mit Zeitstempel im Fehlerprotokoll hinterlegt. 7.1.4 Störungen beheben WARNUNG! Verbrennungsgefahr bei STB-Störung durch sehr heißen Kesselkörper. Keine metallischen Teile am Kessel berühren. Kessel abkühlen lassen. Schutzhandschuhe tragen. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 55: Notbetrieb
4. Abbruch und Rücksprung durch erneuten Druck der Exit- Taste. Info Sw Nr B1/U1 Sw Nr Regler Sw Nr FA Sw Nr Regler Sw Nr FA Info Sw Nr B1/U1 Sw Nr Mischer Bild 7-4 Softwareinformationen der Regelungskomponenten Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 56: Fehlercodes
Bei Kalibration Mindest-Grenzwerte unterschritten (Abgasrezirkulation, Elektroden oxidiert, E192 Ionisationsstrecke fehlerhaft, schlechte Erdung, Übergangswiderstände). Unterbrechung während Kalibration (ab 2. Fehler) (Keine Wärmeabgabe, Mindestkalibrati- E194 onszeit nicht eingehalten). E195 Unzulässiger interner Basiswert (Elektronikfehler). Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... - Seite 57 BCC-Aktivierung oder Flammenausfall im Regelbetrieb (Kein Gas, Windeinfluss, Sicher- heits-Gasregelblock Versorgung). Regelabweichung des Ionisationsstroms zu hoch (1. Fehler) (Fehlerhafte Brennererdung oder Spannungsversorgung Feuerungsautomat, Gasfließdruck zu niedrig, Ionisationselek- trode verbogen oder oxidiert, Ionisationsstrecke fehlerhaft, Sicherheits-Gasregelblock defekt) Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE...
- Seite 58 W8007 Maximalwert. Heizungswasser ablassen. Tab. 7-3 Fehlercodes (von Schaltplatine erkennbar) Weitere Informationen zu möglichen Fehlern und Störungen Maximales Anzugdrehmoment von 10 Nm für alle Tem- siehe mitgeltende Dokumente. peraturfühler beachten. Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE...
-
Seite 59: Glossar
Leitungsnetzen sinnvoll. In Systemen ohne Zirkulationsleitung tritt beim Zapf- vorgang zuerst das in der Entnahmeleitung abgekühlte Wasser aus, bis die Entnahmeleitung durch das nachströmende Warmwasser ausreichend aufgewärmt wurde. Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 60: Notizen
[T-WW Soll 2]: ____ °C [T-WW Soll 3]: ____ °C stellung Zeitraum Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Tab. 9-2 Individuelle Einstellungen der Warmwasser-Schaltzeitprogramme Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 61: Parameter
Wärmeerzeugers die von Ihnen vorgenom- menen Parameteränderungen ein. Drehschalter- Parameter- Parameter Alter Wert Neuer Wert Datum Bemerkungen stellung ebene Tab. 9-4 Individuelle Parameteränderungen 9.1.3 Datenbusadressen RoCon-Gerät Datenbusadresse Bemerkungen Tab. 9-5 Datenbusadressen im RoCon-System Daikin/ROTEX Regelung Betriebsanleitung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 62: Notizen
Notizen Notizen Betriebsanleitung Daikin/ROTEX Regelung RoCon BF 008.1543699_01 – 03/2018 – DE... -
Seite 63: Stichwortverzeichnis
Mitgeltende Dokumente ..5 Notbetrieb ....55 Daikin/ROTEX Regelung Betriebsanleitung RoCon BF... - Seite 64 008.1543699_01 03/2018 – DE...
