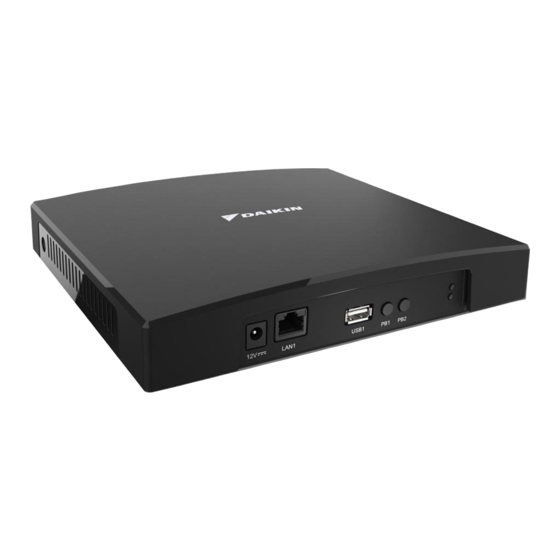

Daikin HomeHub EKRHH Referenz Für Installateure

Vorschau ausblenden Andere Handbücher für HomeHub EKRHH:

Werbung

Quicklinks

Diese Anleitung herunterladen
EKRHH ▲
▲= , , A, B, C, ..., Z
Referenz für Installateure
Daikin HomeHub

Werbung

loading

Verwandte Anleitungen für Daikin HomeHub EKRHH

Inhaltszusammenfassung für Daikin HomeHub EKRHH

  • Seite 1 Referenz für Installateure Daikin HomeHub EKRHH ▲ ▲= , , A, B, C, …, Z...
  • Seite 2 Daikin HomeHub montieren.......................... 6 Anwendungsbeispiele Anwendungsfall 1- PV Eigenverbrauch für Daikin Altherma ..................Im Anwendungsfall 2 - PV Eigenverbrauch für Multi+(DHW) ..................Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma ................6.3.1 Drittpartei Integrationen ..........................6.3.2 Intelligentes Stromnetz (Smart Grid) für nützliche Einrichtungen ...............
  • Seite 3 12.1.4 Einstellungen bei Anwendungsfall 2 ......................12.1.5 Einstellungen bei Anwendungsfall 3 ......................12.2 Einstellungen der App ONECTA............................12.3 Bauseitige Einstellungen für Daikin Altherma oder Multi+(Brauchwarmwasser) Tank..........12.4 WebUI-Einstellungen..............................13 Übergabe an den Benutzer 14 Fehlerdiagnose und -beseitigung 14.1 Tasten .....................................
  • Seite 4 ▪ Referenz für Installateure: Installationsvorbereitung, bewährte Verfahrensweisen, Referenzdaten etc… Format: Digitale Dateien unter https://www.daikin.eu. Verwenden Sie die Suchfunktion , um Ihr Modell zu finden. Die jüngste Überarbeitung der gelieferten Dokumentation ist verfügbar auf der regionalen Website von Daikin oder bei Ihrem Fachhändler.
  • Seite 5 Über den Daikin HomeHub 2 Über den Daikin HomeHub Der Daikin HomeHub (EKRHH) ist eine vielseitige und intelligente Lösung, die als zentraler Hub zum Anschluss und zur Steuerung von Daikin-Geräten dient. Darüber hinaus fungiert der Daikin HomeHub auch als Schnittstelle für intelligentes Energiemanagement und Haussteuerung.
  • Seite 6 Wert Stromversorgung DC 12~24 V IP-Klasse IP20 2.3 Verträglichkeit Im Anwendungsfall 1 - PV Eigenverbrauch bei Daikin Altherma & Anwendungsfall 3 – Modbus bei Daikin Altherma Die vereinheitlichte MMI2 Firmware-Version 7.5.0 oder höher ist erforderlich. EKRHH Referenz für Installateure Daikin HomeHub...
  • Seite 7 Die Modbus-Holding Register mit Offset 59 und 61 (Thermostat-Eingang) sind nicht funktionsfähig. Siehe "9.2.1 Holding Register" [  38]. Für diesen Daikin Altherma Typ gibt es keine Inneneinheit. Anwendungsfall 2 - PV Eigenverbrauch für Multi+(Brauchwarmwasser) Die vereinheitlichte MMI2 Firmware-Version 7.5.0 oder höher ist erforderlich. Einheit...
  • Seite 8 Über den Daikin HomeHub 2.4 Systemanforderungen Achten Sie darauf, dass die Software des Daikin HomeHub IMMER aktuell ist. Die beste Systemleistung wird erreicht, wenn alle Komponenten auf die neueste verfügbare Software aktualisiert sind. Für das Daikin HomeHub-System sind folgende Erfordernisse zu erfüllen:...
  • Seite 9 Über den Daikin HomeHub Um die ONECTA-App zu benutzen, muss der Daikin HomeHub über die App verbunden werden. Wenn Sie den Daikin HomeHub an einen anderen Standort verlegen möchten, müssen Sie das Gerät zunächst über die App trennen und am neuen Standort erneut verbinden.
  • Seite 10 überprüft werden. Beschädigungen oder fehlende Teile MÜSSEN unverzüglich dem Schadensreferenten der Spedition mitgeteilt werden. 3.1 So entpacken Sie den Adapter 1 Die Box öffnen. 2 Den Daikin HomeHub herausnehmen. 3 Das Zubehör separieren. a AC/DC Netzteil mit regionalen Steckeradaptern (EU/UK) b Gehäuseschrauben (x2) c Montageschrauben (x4) d Wanddübel (x4)
  • Seite 11 Verkabelung durch die Gummitüllen geführt werden. ▪ Auf der linken und rechten Seite des Daikin HomeHub muss ausreichend Platz (>100 mm) sein, damit ein Schraubendreher zum Entfernen oder Festziehen der Gehäuseschrauben benutzt werden kann, auch müssen die Lüftungsöffnungen frei bleiben.
  • Seite 12 Gehäuseteil entfernen. Bevor Sie die Tüllen wieder in die Löcher schieben, schneiden Sie sie mit einem Universalmesser auf, damit Sie die Kabel durch die Tüllen in den Daikin HomeHub führen können. Die Tüllen MÜSSEN in die Löcher eingesetzt werden, bevor Sie die Kabel in den Daikin HomeHub einführen.
  • Seite 13 Siehe Installationsanleitung zum Home Energy Management System (HEM) oder Energy Utility Controller Verwenden Sie nur harmonisierte Kabel, die doppelt isoliert und für die anliegende Spannung geeignet sind. Kabelstärke: 0,75–1,25 mm² Maximale Länge: 500 m EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 14 5 Installation 5.1 Sicherheitsvorkehrungen bei der Installation des Daikin HomeHub GEFAHR: STROMSCHLAGGEFAHR ▪ Schalten Sie erst die Stromzufuhr aus, bevor Sie den Daikin HomeHub installieren. ▪ Den Daikin HomeHub NICHT mit nassen Händen anfassen. ▪ Den Daikin HomeHub NICHT nass werden lassen.
  • Seite 15 3 Die 2 Gehäuseschrauben in die Löcher einsetzen. 4 Die Schrauben festziehen. 5.3 Anschließen der elektrischen Leitungen GEFAHR: STROMSCHLAGGEFAHR Die Stromversorgung ERST dann herstellen und einschalten, nachdem der Daikin HomeHub montiert worden ist, die elektrische Verkabelung durchgeführt und der Daikin HomeHub geschlossen worden ist. HINWEIS Das Kabel für den Anschluss ist NICHT im Lieferumfang enthalten.
  • Seite 16 Klemmen anzuschließen. (Siehe die pro Anwendungsfall geltenden folgenden Abbildungen.) 2 Sorgen Sie für Zugentlastung, indem Sie die Kabel mit Kabelbindern (bauseitig zu liefern) an den Kabelbinderhalterungen im Daikin HomeHub befestigen. Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma P1P2 USB / P1 a Außeneinheit...
  • Seite 17 Daikin HomeHub 5.4 Den Daikin HomeHub montieren Der Daikin HomeHub wird an einer Wand oder auf einer anderen ebenen Fläche montiert; dazu gibt es im hinteren Gehäuseteil Befestigungslöcher. Auch ist es möglich, den Daikin HomeHub auf eine DIN-Schiene (bauseitig zu liefern) zu setzen.
  • Seite 18 2 Die DIN-Schienen-Clips an der Rückseite des Daikin HomeHub befestigen und mit Schrauben fixieren. 3 Den Daikin HomeHub auf die DIN-Schiene (bauseitig zu liefern) setzen, dazu die Clips auf der Rückseite des Daikin HomeHub verwenden, um den Adapter so auf die Schiene zu bringen, sodass er mit einem Klicken einrastet.
  • Seite 19 Es ist NICHT möglich, mehrere Anwendungsfälle gleichzeitig zu aktivieren. 6.1 Anwendungsfall 1- PV Eigenverbrauch für Daikin Altherma Um die Sonnenkollektoren effizient zu nutzen, kann der Daikin HomeHub bei einem Überschuss an PV-Energie für die Warmwasserbereitung oder für Räume puffern. Weitere Informationen dazu siehe unter "7.2 PV-Optimierung" [  25].
  • Seite 20 ONECTA Cloud h Stromnetz i Inneneinheit 6.3 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma 6.3.1 Drittpartei Integrationen Dieser Anwendungsfall ermöglicht es einem Home Energy Manager (HEM) einer Drittpartei, mit der Wärmepumpe zu kommunizieren. Über den Daikin HomeHub können eine Reihe von Befehlen ausgeführt werden, zum Beispiel den Sollwert der...
  • Seite 21 6.3.2 Intelligentes Stromnetz (Smart Grid) für nützliche Einrichtungen Dieser Anwendungsfall ermöglicht es Energieversorgungsunternehmen, mit der Wärmepumpe zu kommunizieren. Über den Daikin HomeHub können sie die Belastung des Netzes ausgleichen und Spitzenlasten vermeiden, indem sie einen Smart Grid (SG)-Betriebsmodus aktivieren. Im Betriebsmodus SG werden die Einstellungen der Wärmepumpe angepasst, indem diese ein- und ausgeschaltet...
  • Seite 22 1001) und das Register "Power limit for Demand Control" (Leistungsbegrenzung durch Bedarfssteuerung) (Holding-Register 1002) unterstützt. Siehe "10.2.1  Holding Register" [  46]. Dieser Anwendungsfall unterstützt maximal 5 Inneneinheiten. Der Daikin HomeHub muss immer per LAN mit dem Internet verbunden sein. Eine Liste kompatibler Einheiten finden Sie in "2.3 Verträglichkeit" [  6]. a Außeneinheit b An der Wand angebrachte Inneneinheit inklusive WLAN-Adapter (BRP069C4*) c Gebäudeverwaltung oder Stromnetz-Controller (von Drittanbieter)
  • Seite 23 Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma 7 Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma 7.1 Energiesensor Es gibt 2 Möglichkeiten, den Stromverbrauch des Kreislaufs zu messen: ▪ Mit einem digitalen Energiezähler mit P1 Anschluss oder ▪ mit einem Stromsensor, für 1-phasige oder 3-phasige (beide 3×230  V und 3×400 V+N) Installationen.
  • Seite 24 Detaillierte Anweisungen finden Sie in der Installationsanleitung des Stromsensors. INFORMATION ▪ Der maximale Installationsabstand zwischen dem Daikin HomeHub und dem digitalen Energiezähler oder Stromsensor hängt von der Länge des USB/P1-Kabels ▪ Achten Sie darauf, die Einheiten so zu installieren, dass das Kabel bis zu beiden Anschlüssen reicht.
  • Seite 25 Die PV-Solarstromerzeugung muss die Last durch den Haushalt (Haushaltsgeräte, ohne Wärmepumpe) um einen bestimmten Betrag übersteigen, bevor die Pufferung einsetzen kann. Dieses Niveau der PV-Überschussleistung wird durch die minimale PV-Leistung definiert, die über die Benutzeroberfläche des Daikin EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D –...
  • Seite 26 Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma Altherma konfiguriert werden kann. Der kleinstmögliche Wert entspricht der Mindestleistung, die für einen sicheren Start des Verdichters erforderlich ist. In diesem Beispiel ist die minimale PV-Leistung etwa 50% höher als die minimale Anlaufleistung.
  • Seite 27 Raumkühlungsbetriebs kälter sind. 7.2.1 Programme Um optimal von der PV-Optimierung durch den Daikin HomeHub zu profitieren und gleichzeitig eine ausreichende Verfügbarkeit von Warmwasser zu gewährleisten, muss Ihr Zeitplan richtig eingestellt sein. Wenn Sie Ihren Zeitplan am Ende des Tages, kurz bevor Sie Warmwasser benötigen, festlegen, können Sie den Brauchwarmwassertank tagsüber mit Hilfe der Sonnenenergie aufheizen.
  • Seite 28 Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma 7.3 Strompufferung Je nach Benutzereinstellung erfolgt die Energiepufferung entweder nur im Brauchwarmwassertank oder im Brauchwarmwassertank und im Raum. Sie können wählen, ob die elektrischen Heizungen die Pufferung der Energie im Brauchwarmwassertank unterstützen sollen oder nicht.
  • Seite 29 MÜSSEN Sie die MMI-Software neu installieren. INFORMATION Eine Raumpufferung ist NUR möglich, wenn die Gerätesteuerungsmethode [C-07]=2 ist (Raumthermostat-Steuerung). Das bedeutet, dass wenn ein externer Raumthermostat (Daikin oder Drittanbieter) für die Hauptzone konfiguriert ist, die Raumpufferung NUR in der Zusatzzone möglich ist. INFORMATION ▪...
  • Seite 30 Anwendungsfall 1 – PV Eigenverbrauch für Daikin Altherma INFORMATION Bei bewölktem Wetter oder plötzlichen Verbrauchsspitzen in den Haushalten KANN die überschüssige PV-Leistung schwanken. Um ein häufiges Umschalten der Einheit zu vermeiden, ist ein Timer implementiert, so dass die Pufferung NUR dann beendet wird, wenn die überschüssige PV-Leistung für mindestens 5 Minuten unter den...
  • Seite 31 Bestellung: EKCSS3P Anschlüsse Der digitale Energiezähler und der Stromsensor können mit einem USB/P1 Kabel direkt am Daikin HomeHub angeschlossen werden. Zurzeit nur in Belgien unterstützt. Wenden Sie sich an Ihr Energieversorgungsunternehmen, um detaillierte Informationen über Ihren digitalen Energiezähler zu erhalten.
  • Seite 32 Detaillierte Anweisungen finden Sie in der Installationsanleitung des Stromsensors. INFORMATION ▪ Der maximale Installationsabstand zwischen dem Daikin HomeHub und dem digitalen Energiezähler oder Stromsensor hängt von der Länge des USB/P1-Kabels ▪ Achten Sie darauf, die Einheiten so zu installieren, dass das Kabel bis zu beiden Anschlüssen reicht.
  • Seite 33 Wärmepumpe) um einen bestimmten Betrag übersteigen, bevor die Pufferung einsetzen kann. Diese PV-Überschussleistung wird auf die Nennleistungsaufnahme des elektrischen Heizgeräts festgelegt, die um 21% erhöht wird, um eine Erhöhung der Netzspannung um 10% zu berücksichtigen. EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 34 Mindest-PV-Leistung, und die Elektroheizung wird eingeschaltet. Zum Zeitpunkt t12 stoppt der Verdichter den Betrieb für den DX-Betrieb (Raumkühlung). Zum Zeitpunkt t13 hat die Temperatur im Brauchwassertank den Puffer-Sollwert erreicht und die Tankpufferung endet. EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 35 Im Anwendungsfall 2 - PV Eigenverbrauch für Multi+(DHW) 8.2.1 Programme Um optimal von der PV-Optimierung durch den Daikin HomeHub zu profitieren und gleichzeitig eine ausreichende Verfügbarkeit von Warmwasser zu gewährleisten, muss Ihr Zeitplan richtig eingestellt sein. Wenn Sie Ihren Zeitplan am Ende des Tages, kurz bevor Sie Warmwasser benötigen, festlegen, können Sie den...
  • Seite 36 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma 9 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma 9.1 Modbus-Protokoll Die folgenden Modbus-Protokolle können verwendet werden: ▪ Modbus RTU ▪ Modbus TCP/IP Modbus RTU Parameter Wert Netzwerk...
  • Seite 37 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma Die Daikin HomeHub Modbus-Register geben Daten in den folgenden Formaten zurück: Datentyp Signed Bits Skalierung Bereich Temp16 Signed, /100 –327,68~327,67°C Zweierkomplement Int16 — –32768~32767 Text16 Unsigned 2 ASCII-Zeichen Pow16 Signed, /100 –327,68~327,67 kW...
  • Seite 38 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma 9.2.1 Holding Register Register-Offset Name Bereich Vorlauftemperatur-Sollwert von Int16 Abhängig von bauseitigen Einstellungen Hauptheizung Sollwert Vorlauftemperatur Abhängig von bauseitigen Einstellungen Hauptkühlung Betriebsart ▪ 0: Auto ▪ 1: Heizen ▪ 2: Kühlen Raumheizung / Kühlung EIN/AUS...
  • Seite 39 Register nur gültig, wenn der Typ des externen Thermostats [C-05] auf 0:SW Kontakt eingestellt ist. Wenn ein anderer externer Thermostattyp konfiguriert ist, zeigen diese Register 0 an: AUS. Funktion nicht verfügbar bei Daikin Altherma 3 R Inneneinheiten mit Micon ID 20002203, und bei Daikin Altherma 3 M Einheiten mit Micon ID 20002203. Siehe "2.3 Verträglichkeit" [  6].
  • Seite 40 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma Register-Offset Name Bereich Fehler-Subcode der Einheit Int16 ▪ Wenn kein Fehler: 32766 ▪ Wenn Fehler bei Einheit: 0~99 Zirkulationspumpe läuft ▪ 0: AUS ▪ 1: EIN Verdichter läuft ▪ 0: AUS ▪...
  • Seite 41 Bereich bauseitige Einstellungen Kühlen Sollwert obere Grenze 9.3 Energie-Pufferung mit Smart Grid (intelligentem Stromnetz) Der Daikin HomeHub ermöglicht es einer dritten Partei (z. B. einem Energieversorgungsunternehmen), einen Smart Grid-Betriebsmodus einzustellen. Parallel dazu kann die Leistung der Wärmepumpe durch Anheben oder Absenken der Leistungsgrenze angepasst werden.
  • Seite 42 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma Energie-Pufferung Systemanforderungen Beschreibung Brauchwarmwassertank ▪ Vergewissern Sie sich, Das System erzeugt dass Brauchwarmwasser. Im Brauchwarmwassertank Tank wird das Wasser bis Teil des Systems ist. zur maximalen Darauf achten, dass auf...
  • Seite 43 Anwendungsfall 3 - Modbus TCP/IP oder RTU für Daikin Altherma Energie-Pufferung Systemanforderungen Beschreibung Brauchwarmwassertank ▪ Vergewissern Sie sich, Das System erzeugt dass Brauchwarmwasser. Im Brauchwarmwassertank Tank wird das Wasser bis Teil des Systems ist. zur maximalen Darauf achten, dass auf...
  • Seite 44 Altherma INFORMATION Eine Raumpufferung ist NUR möglich, wenn die Gerätesteuerungsmethode [C-07]=2 ist (Raumthermostat-Steuerung). Das bedeutet, dass wenn ein externer Raumthermostat (Daikin oder Drittanbieter) für die Hauptzone konfiguriert ist, die Raumpufferung NUR in der Zusatzzone möglich ist. INFORMATION ▪ Das System puffert NUR dann Energie, wenn die Inneneinheit NICHT im Normalbetrieb ist.
  • Seite 45 Zugriff Holding Register Lesen/Schreiben Input Register Nur lesen Der Daikin HomeHub ist mit dem Modbus-Adressierungsmodell konform. Die Datenmodell-Nummerierung (Register-Offset) ist 1-basiert, während die PDU- Adressierung 0-basiert ist. Um beispielsweise auf Register 1 zuzugreifen, müssen Sie die PDU-Adresse 0 verwenden. EKRHH Referenz für Installateure...
  • Seite 46 Anwendungsfall 4 – Modbus TCP/IP oder RTU für Luft-zu- Luft-Wärmepumpe Die Daikin HomeHub Modbus-Register geben Daten in den folgenden Formaten zurück: Datentyp Signed Bits Skalierung Bereich Temp16 Signed, /100 –327,68~327,67°C Zweierkomplement Int16 — –32768~32767 Text16 Unsigned 2 ASCII-Zeichen Pow16 Signed, /100 –327,68~327,67 kW...
  • Seite 47 10.3 Intelligentes Stromnetz (Smart Grid) & Bedarfssteuerung 10.3.1 Intelligentes Stromnetz (Smart Grid) für Luft-zu-Luft-Wärmepumpe Mit dem Daikin HomeHub kann die Luft-zu-Luft-Wärmepumpenanlage Smart-Grid- Anfragen von Dritten empfangen, um den Stromverbrauch des Systems zu steuern. Es gibt 4 mögliche Anforderungen hinsichtlich Smart Grid-Betriebsarten: Freier Betrieb (normaler Betrieb) Es gibt keinen Smart Grid-Eingriff.
  • Seite 48 Wenn die SG-Betriebsart Zwangsabschaltung aktiv ist, ist die Bedarfssteuerung nicht aktiviert. Wenn eine der anderen SG-Betriebsarten aktiv ist, aktiviert der Daikin HomeHub die Bedarfssteuerung im manuellen (festen) Modus. Um Energie zu sparen, kann durch die Aktivierung von Bedarfssteuerung der maximale Stromverbrauch der Außeneinheit begrenzt werden.
  • Seite 49 Anwendungsfall 4 – Modbus TCP/IP oder RTU für Luft-zu- Luft-Wärmepumpe Die Bedarfsleistung wird für jede Inneneinheit (max. 5), die vom Daikin HomeHub gesteuert wird, individuell berechnet. Alle Inneneinheiten, die an dieselbe Außeneinheit angeschlossen sind, werden auf dieselbe Leistung begrenzt. Inneneinheiten, die an verschiedene Außeneinheiten angeschlossen sind, können aufgrund der möglichen Unterschiede bei der Kühlen-/Heizen-Nennleistung der...
  • Seite 50 Der Daikin HomeHub kann automatisch über das Internet aktualisiert werden, um Funktionen hinzuzufügen, Sicherheitsprobleme zu lösen oder Fehler zu beheben. Um automatische Updates zu aktivieren, müssen Sie den Daikin HomeHub über ein LAN-Kabel mit dem Router oder Modem Ihres Internetanbieters verbinden. Der Daikin HomeHub verbindet sich automatisch mit dem Internet und empfängt...
  • Seite 51 Smart Grid (intelligentes Stromnetz) und Raumpufferung aktiviert sind. Sie MÜSSEN zuerst einen Anwendungsfall auswählen, bevor Sie diese Einstellungen aktivieren. Sobald der Daikin HomeHub aktiviert ist, können die Einstellungen für Smart Grid und Raumpufferung im Menü des Daikin HomeHub vorgenommen werden. In den Einstellungen der Benutzeroberfläche gibt es keine Duplizierung.
  • Seite 52 Die Auswahl der Anwendungsfälle 1 und 2 erfolgt automatisch auf der Grundlage der angeschlossenen Einheit. Hinweis: Auf der Benutzeroberfläche gibt es keine Visualisierung für die Anwendungsfälle. Der Startbildschirm zeigt nur an, ob der Daikin HomeHub angeschlossen ist oder nicht. 1 Die Option Monteureinstellungen auswählen. Benutzereinstellungen...
  • Seite 53 Einspritzwerten. Vergewissern Sie sich, dass Einstellung [4-08] (Power Consumption Control - Steuerung des Stromverbrauchs) auf 0: gesetzt ist. Nr. Siehe "12.3  Bauseitige Einstellungen für Daikin Altherma oder Multi+(Brauchwarmwasser) Tank" [  55]. 12.1.4 Einstellungen bei Anwendungsfall 2 Nachdem Sie einen Anwendungsfall PV Solar ausgewählt haben, setzen Sie in den Monteureinstellungen die folgenden Einstellungen auf den für Ihre...
  • Seite 54 Einstellungen für Daikin Altherma oder Multi+(Brauchwarmwasser) Tank" [  55]. 12.2 Einstellungen der App ONECTA In der App ONECTA kann Folgendes vorgenommen werden: ▪ Den Daikin HomeHub Ihrem Zuhause hinzufügen / aus diesem entfernen EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 55 Wertebereich ist abhängig Temperatur vom Typ der Einheit Standardwert in Fettdruck Immer auf 0: setzen Nein in Kombination mit dem Daikin HomeHub. Die bauseitigen Einstellungen hängen vom gewählten Anwendungsfall ab. Weitere Informationen, welche Werte zu setzen sind, finden Sie in "7.3 Strompufferung" [  28].
  • Seite 56 ▪ http://xxx:8080 (xxx = die IP-Adresse von EKRHH) ▪ Der Hostname; Ist in einigen Fällen auf dem Aufkleber auf der Rückseite des Daikin HomeHub zu finden. Falls nicht auf dem Aufkleber angegeben, verwenden Sie den folgenden dynamischen Hostnamen: http://homehub-524288-S/N (S/N = Seriennummer ohne führende Nullen)
  • Seite 57 Übergabe an den Benutzer 13 Übergabe an den Benutzer Nachdem der Daikin HomeHub installiert und konfiguriert worden ist, dem Benutzer diese Installationsanleitung aushändigen und ihn/sie auf die Sicherheitsvorkehrungen hinweisen. EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 58 Drücken + Ein- und Versetzt das Gerät Werkseinstellunge Ausschalten in den ursprünglichen Zustand wie nach der Auslieferung 14.2 LED-Anzeige Daikin HomeHub Der Daikin HomeHub hat 2 LEDs zur Anzeige von Informationen. Farbe Beschreibung LED1 Grün Status-LED 1 LED2 Blau Status-LED 2 Normalbetrieb...
  • Seite 59 Kommunikation Blinken USB/P1-Kabel nicht verbunden oder keine Kommunikation Daikin HomeHub empfängt Daten über die USB/P1-Verbindung Wenn die PWR-LED nach der Installation nicht leuchtet, überprüfen Sie die Verbindung zum Stromnetz, wenn Sie einen Netzadapter verwenden. Status von Fehlersuche und -beseitigung EKRHH Referenz für Installateure...
  • Seite 60 Die korrekte Montage und Verdrahtung der Klemmen mit dem Stromsensor kann überprüft werden über die Benutzeroberfläche des Daikin Altherma oder Multi+ (Brauchwarmwasser), an den der Daikin HomeHub angeschlossen ist. Eine korrekte oder falsche P1/P2 Verbindung zwischen dem Daikin HomeHub und Daikin Altherma oder Multi+(Brauchwarmwasser) wird auf dem Startbildschirm angezeigt (a):...
  • Seite 61 Zurücksetzen und/oder HomeHub unterbrochen booten (neu starten) ▪ P1/P2-Kabel neu anschließen / ersetzen ▪ Achten Sie darauf, dass nicht 2 Daikin HomeHub am selben P1/ P2 sind ▪ Siehe Anleitung der Inneneinheit Interner Fehler Daikin ▪ Zurücksetzen und/oder HomeHub booten (neu starten) ▪...
  • Seite 62 Adresse oder DHCP) ▪ IP-Adresse oder Portnummer überprüfen ▪ Prüfen Sie, TLS- Verschlüsselung ordnungsgemäß eingestellt ist Es kann bis zu 3 Minuten dauern, bis die Verbindung zur Daikin HomeHub wiederhergestellt ist. EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 63 Computernetzes übertragen wird. Sie kann Steuerinformationen, Adressinformationen oder Daten enthalten. PV energy = Photovoltaic Energy - Photovoltaikenergie Energie, die durch photovoltaische (Solar-)Paneele, d. h. Sonnenkollektoren erzeugt wird. Eine Photovoltaikanlage wandelt Sonnenlicht in Strom um. EKRHH Referenz für Installateure Daikin HomeHub 4P744838-1D – 2024.05...
  • Seite 64 4P744838-1D 2024.05...
