Bild 4-33 Arbeitsschritt 3
Bild 4-34 Komplett installierte RPS4
4.3 Zusammenschluss mehrerer Solarspeicher
Die ROTEX-Speichererweiterung ist ein System von Verbin-
dungsleitungen und ermöglicht eine Parallelschaltung von meh-
reren Warmwasserspeichern, welche für den Einsatz im ROTEX
Solarsystem zugelassen sind.
Mit dem Solar Speichererweiterungsset CON SX (
können je Regelungs- und Pumpeneinheit RPS4, 2 für Solaran-
lagen verwendbare Warmwasserspeicher zusammenge-
schlossen werden (Bild 4-35). Es ist möglich, maximal
3 Warmwasserspeicher zu einer Speicherbatterie zusammenzu-
schließen (Solar Speichererweiterungsset 2 für einen
3. Warmwasserspeicher - CON SXE (
Der optional angebotene ROTEX FlowGuard FLG (
gewährleistet eine gleichmäßige Befüllung der zusammenge-
schlossenen Warmwasserspeicher. Pro Warmwasserspeicher
ist jeweils ein FlowGuard einzubauen. Der FlowSensor wird in
den gemeinsamen Vorlauf eingebaut (Bild 4-34).
Funktionsweise
– Der Solar-Rücklauf wird über die Rücklaufverbindungsleitung
(Bild 4-35, Pos. 5) aus der Solarzone der zusammenge-
schlossenen Warmwasserspeicher entnommen.
– Der gemeinsame Rücklauf wird über die Regelungs- und
Pumpeneinheit RPS4 (Bild 4-35, Pos. 4) zum Kollektorfeld
gepumpt.
– Das Wasser erwärmt sich im Kollektorfeld und wird als Solar-
Vorlauf über die Vorlaufverteilerleitung (Bild 4-35, Pos. 6 ) in
die Warmwasserspeicher eingeleitet.
FA ROTEX Solaris RPS4 - 06/2015
1
2
3
4
5
6
7
8
CON SX
FLS
FLG

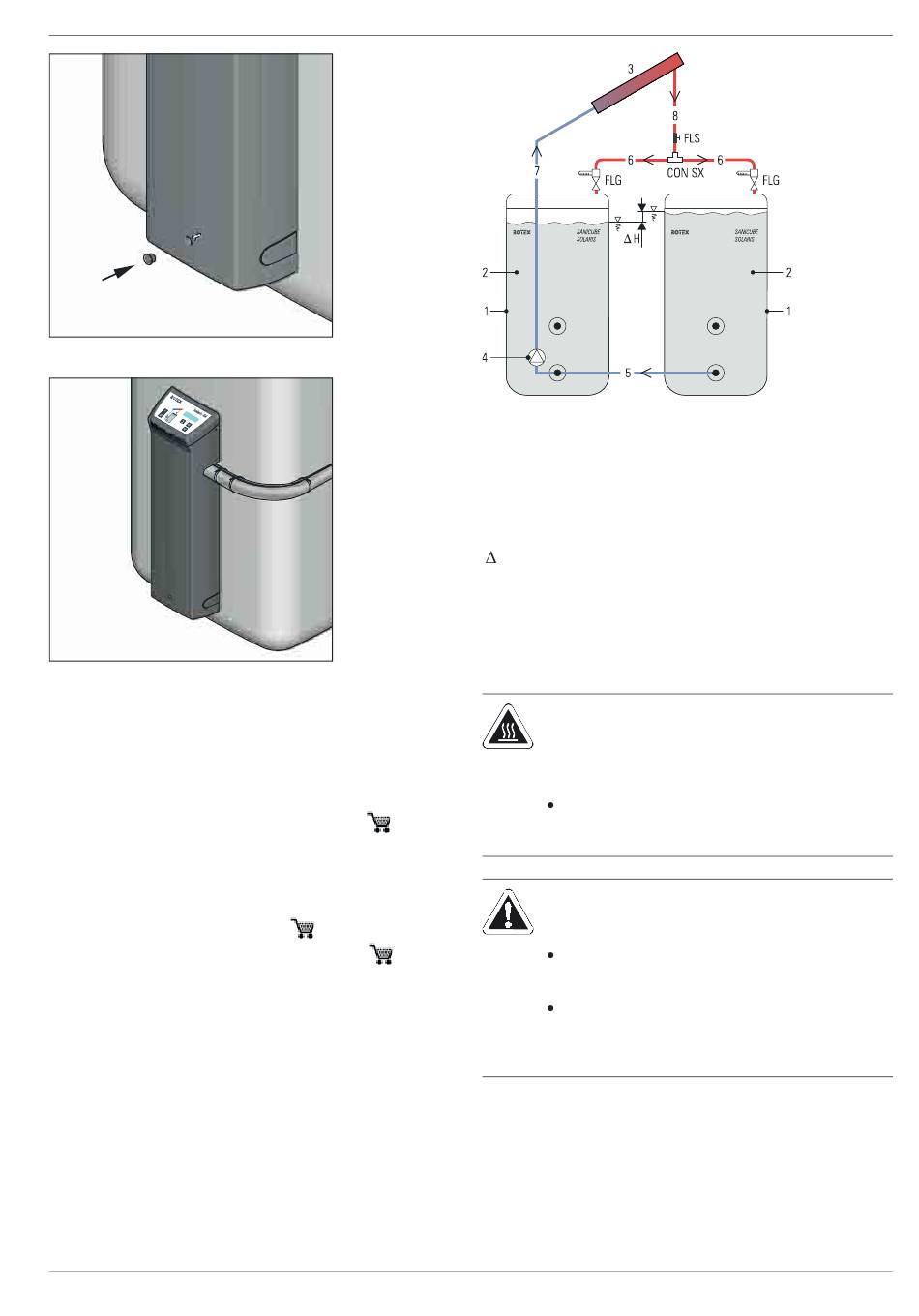

Bild 4-35 Funktionsprinzip der Speicherverbindung
Montage Speichererweiterung für
2 Warmwasserspeicher
16 01 20)
16 01 21).
16 41 02)
1. Montage der Regelungs- und Pumpeneinheit RPS4 ohne
2. Abdeckkappe des Solar-Rücklaufanschlusses vom
Solarspeicher
Druckloser Bereich
Solar-Kollektorfeld
Regelungs- und Pumpeneinheit RPS4
Rücklaufverbindungsleitung (druckloser Bereich)
Solar-Vorlauf-Verteilerleitung
Solar-Rücklaufleitung
Solar-Vorlaufleitung
H
Niveauunterschied im drucklosen Speicherbereich
Speichererweiterungsset
FlowSensor
FlowGuard
WARNUNG!
Verbrühungsgefahr durch Lösen der Verbindungslei-
tungen vom Speicherbehälter oder an Arbeiten an der
Hydraulik der Regelungs- und Pumpeneinheit (z. B.
beim Tausch einer Pumpe).
Speicherbehälter (druckloser Bereich) vor
Arbeiten an der Anschlussleitung oder der
Hydraulik entleeren.
VORSICHT!
Bei der Montage können große Wassermengen aus
dem Solarspeicher austreten.
Solar Speichererweiterungsset montieren, bevor
der Warmwasserspeicher (druckloser Bereich) mit
Wasser befüllt wird.
Soll die Solaranlage an einen bereits in Betrieb
befindlichen Solarspeicher angeschlossen
werden, muss der drucklose Speicherbereich
vorher entleert werden.
Anbringen der Haube (siehe Abschnitt 4.2).
2. Solarspeicher abschrauben.
4
x
Montage
15
