3.2 Kurzbeschreibung
Die ROTEX Solaranlage ist ein thermisches Solarsystem zur
Warmwassererzeugung und Heizungsunterstützung.
Die ROTEX Regelungs- und Pumpeneinheit RPS4
kann nur in dem drucklosen ROTEX Solaris System
(DrainBack) und mit dem dafür vorgesehenen Monta-
gematerial installiert und betrieben werden.
Voraussetzung für den störungsfreien Betrieb im
DrainBack-System ist, dass die Verbindungsleitungen
mit durchgehendem Gefälle (mindestens 2 %) verlegt,
sowie die Kollektorunterkanten bei wechselseitigem
Anschluss mit stetigem Gefälle zum Rücklaufanschluss
bzw. bei gleichseitigem Anschluss waagerecht montiert
sind.
Betriebsweise
Die Hochleistungs-Flachkollektoren Solaris V21P, V26P und
H26P wandeln mit hohem Wirkungsgrad die Sonnenstrahlung in
Wärme um. Wärmeträgermedium ist Leitungswasser.
Erreichen die Kollektoren ein nutzbares Temperaturniveau, wird
das drucklos im Speicher befindliche Pufferwasser direkt durch
die Kollektoren gepumpt. Anderenfalls schaltet die Förderpumpe
ab und das System entleert sich automatisch. Diese Betriebs-
weise hat mehrere Vorteile:
– Hohe Betriebssicherheit, da ohne schadens- oder störemp-
findliche Bauteile (wie z. B. Ausdehnungsgefäß, Sicherheits-
ventil, Entlüftungsventile).
– Gute Wärmeübertragung und Wärmespeicherkapazität
(arbeitet ohne Frostschutzmittel).
– Geringer Wartungsaufwand.
– Frostsicherheit.
– Ohne zusätzliche Solar-Wärmetauscher.
– Keine Stagnationsprobleme.
Modularer Aufbau
Die Anlage besteht aus mehreren, weitgehend vormontierten
Komponenten. Stecktechnik und ein hoher Vorfertigungsgrad er-
möglichen eine schnelle und einfache System-Montage.
Speicherbehälter
Als Speicherbehälter für die ROTEX Solaranlage können
verwendet werden:
– ROTEX Sanicube Solaris (SCS): Wärmegedämmter, druck-
loser Kunststoffspeicher (mit Anschlussmöglichkeit eines
ROTEX Brennwertkessels).
– ROTEX HybridCube (HYC): Wärmegedämmter, druckloser
Kunststoffspeicher (mit Anschlussmöglichkeit einer ROTEX
Luft-Wasser-Wärmepumpe).
– ROTEX GCU compact: Solarspeicher mit integriertem Gas-
Brennwertkessel.
– ROTEX HPSU compact: Solarspeicher mit integriertem
Innengerät einer Luft-Wasser-Wärmepumpe.
Aufbau, Funktionsweise, Inbetriebnahme und Betrieb
anderer Solaris-Komponenten sind in dieser Anleitung
nicht beschrieben. Detaillierte Informationen zu den
Komponenten finden Sie in den Betriebs- und Installa-
tionsanleitungen der jeweiligen Geräte.
Die in dieser Anleitung aufgeführten Handlungsanwei-
sungen und Beschreibungen gelten grundsätzlich für
alle bei dieser Solaranlage verwendbaren ROTEX
Speicherbehälter, auch wenn zu Darstellungszwecken
nur ein Typ (z. B. SCS) beschrieben wird. Bei Abwei-
chungen zu anderen Speicherbehältern wird gesondert
darauf hingewiesen.
FA ROTEX Solaris RPS4 - 06/2015
3
x
Produktbeschreibung
Elektronische Regelung
Die vollelektronische Regelung ROTEX Solaris R4 sorgt für eine
optimale Solarwärmenutzung (Warmwassererwärmung, Hei-
zungsunterstützung) und die Einhaltung aller betrieblichen Si-
cherheitsaspekte. Die für einen komfortablen Betrieb erforder-
lichen Parameter sind bereits ab Werk voreingestellt.
3.3 Systemkomponenten

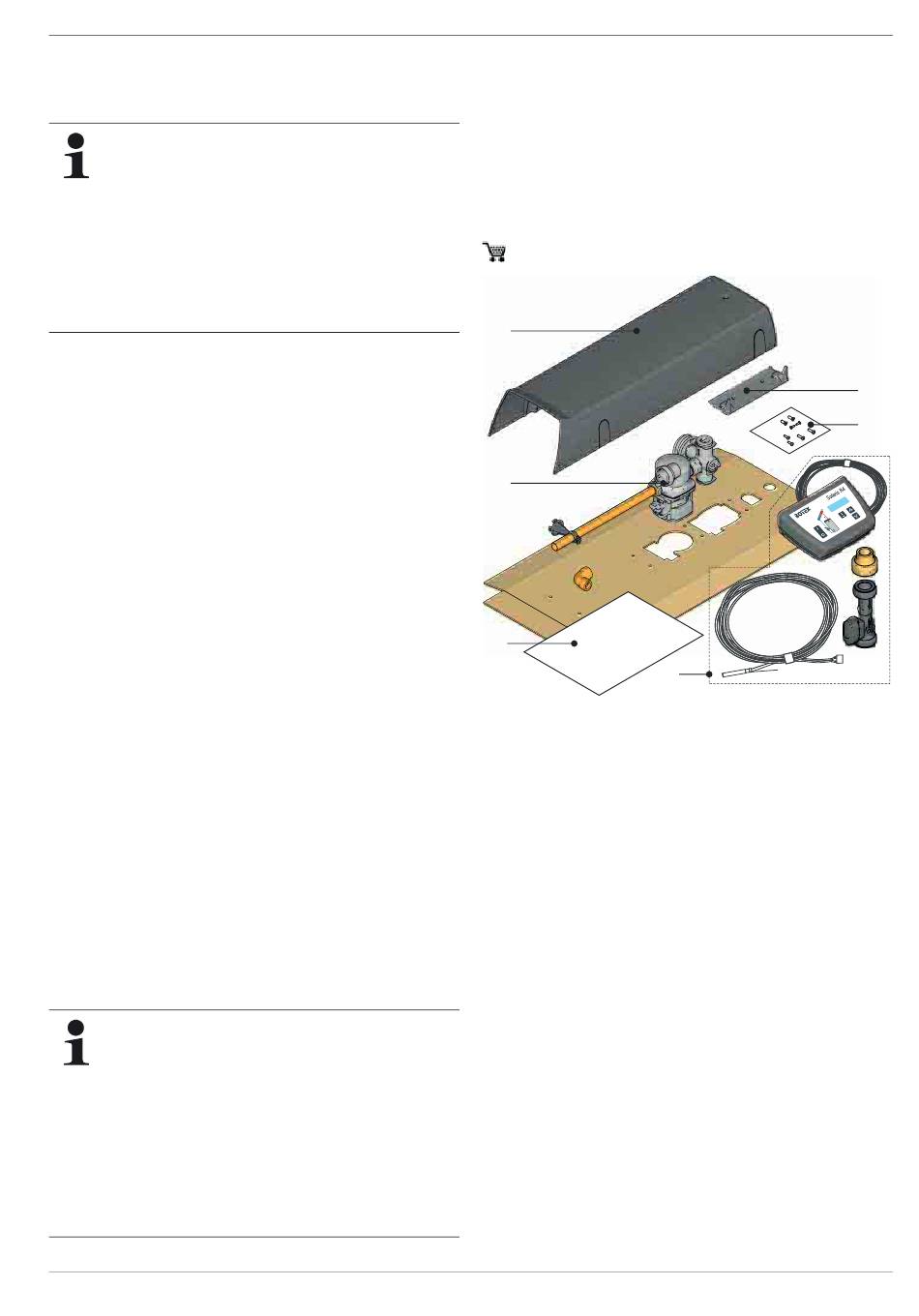

3.3.1 Regelungs- und Pumpeneinheit RPS4
16 41 26
1
2
6
Bestehend aus:
Abdeckhaube
1
Anschlussverrohrung mit Umwälzpumpe und Solar Betriebspum-
2
pe
ROTEX Solaris R4-Regelung mit Speichertemperaturfühler,
3
Rücklauftemperaturfühler, Anschlusskabel Kollektortemperatur-
fühler, FlowSensor, Anschlusskabel 230 V-Netzanschluss (3 m)
Zubehörtasche (6 Befestigungsschrauben, 2 Kunststoffdübel, 2
4
Sicherungsschrauben, Steckfitting und Flachdichtung)
Halterungsmaterial (Haltewinkel für Pumpenaufnahme, Haltebü-
5
gel und Befestigungswinkel Regelung)
Solaris Dokumentation
6
Bild 3-2
Regelungs- und Pumpeneinheit (RPS4)
3
5
4
7
