Montage

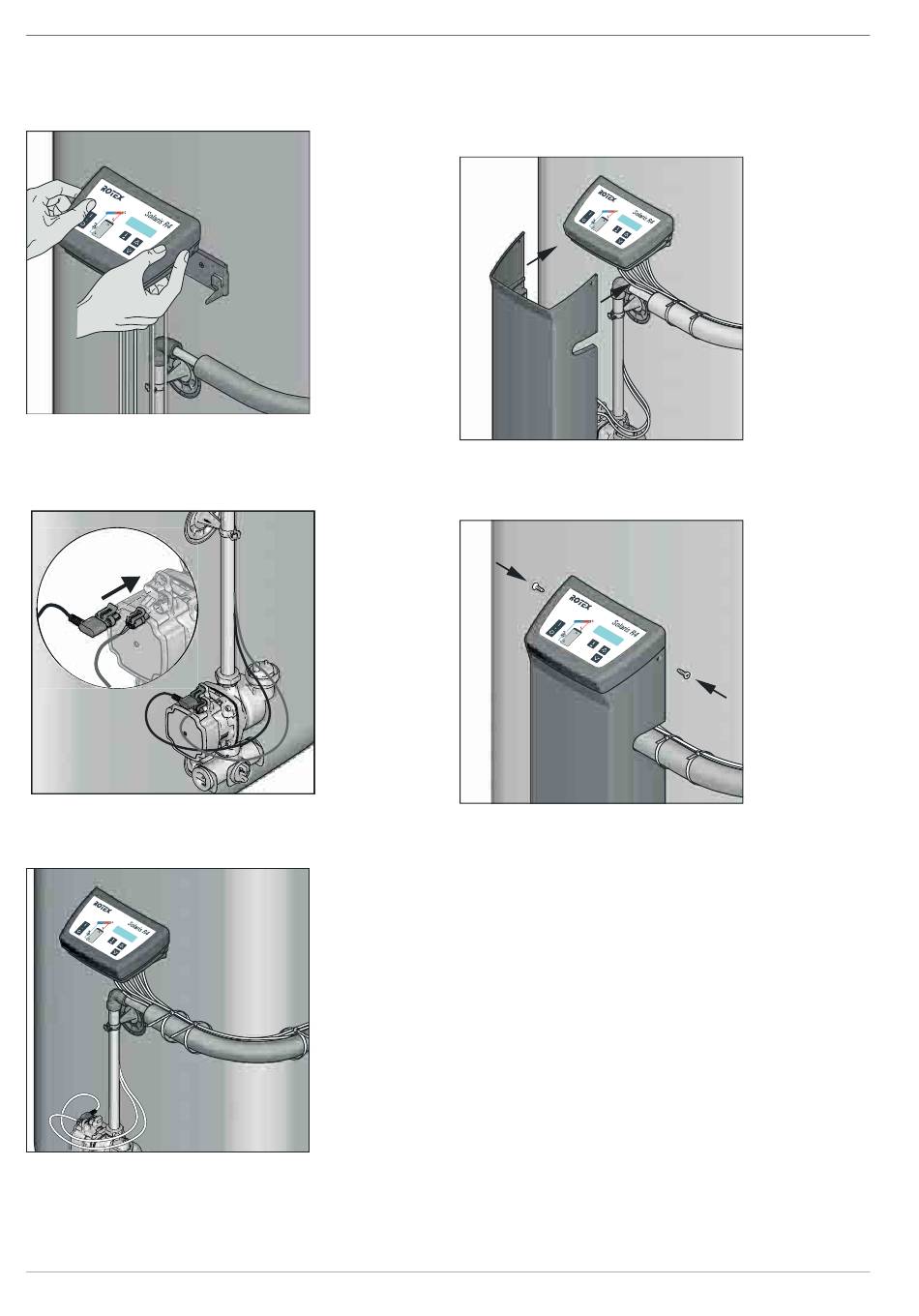

5. Regelung von oben herab in den Befestigungswinkel
einhängen.
– Darauf achten, dass die Kabelschlaufen (wie in Bild 4-27
und Bild 4-28 dargestellt) nach unten zeigen.
Bild 4-28 Arbeitsschritt 5
6. Verkabelung der Solar Betriebspumpe P
– Das Pumpenkabel an die Solar Betriebspumpe P
anschließen.
Bild 4-29 Arbeitsschritt 6
7. Kabel der Regelung an der Rücklaufleitung entlang legen und
mit Kabelbinder fixieren.
Bild 4-30 Arbeitsschritt 7
14
4.2.5 Abdeckhaube anbringen
1. Abdeckhaube aufschieben und ausrichten. Dabei die
:
Bild 4-31 Arbeitsschritt 1
S
S
2. Abdeckhaube an beiden Seiten mittels Senkkopfschrauben
Bild 4-32 Arbeitsschritt 2
3. Abdeckhaube auf dem darunterliegenden
Abdeckhaube so unter das Regelungsgehäuse schieben,
dass sich eine gleichmäßige Fuge rings um die Regelung
ergibt.
mit dem Regelungsgehäuse verschrauben.
Speicheranschlusswinkel befestigen. Dazu die
selbstschneidende Befestigungsschraube (in Abdeckhaube
vormontiert) über die Vertiefung im unteren Teil der
Gehäusefrontseite vorsichtig einschrauben und
anschließend die Abdeckkappe aufstecken.
FA ROTEX Solaris RPS4 - 06/2015
