4
x
Montage

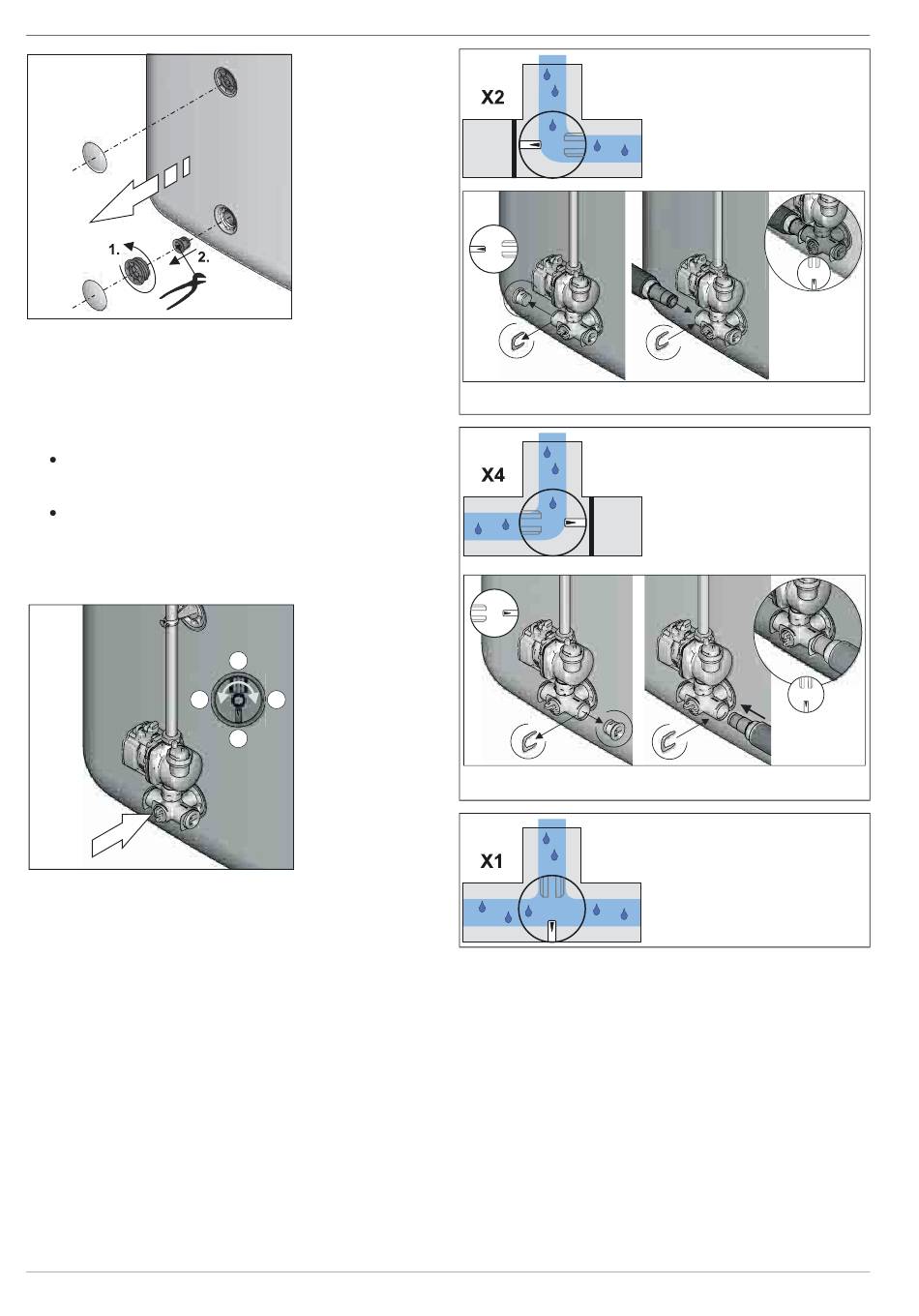

Bild 4-36 Arbeitsschritt 2
3. Solarspeicher ausrichten. Der Abstand (Mitte Speicher) muss
830 mm betragen. Hierbei auch den empfohlenen
Wandabstand von 200 mm beachten.
4. Vorbereiten des Speicheranschlusswinkels (an der
Regelungs- und Pumpeneinheit RPS4).
Auf der Erweiterungsseite den Haltebügel entfernen und
je nach bisherigem Aufbau den Kugelhahn oder den
Blindstopfen entfernen.
Gewünschte Betriebsposition einstellen:
– X2: rechtsseitige Speichererweiterung, Bild 4-38.
– X4: linksseitige Speichererweiterung, Bild 4-40.
– X1: ohne Speichererweiterung, Bild 4-42 (Standard ab
Werk)
2
Bild 4-37 Arbeitsschritt 4
16
3
4
1
X2
2.
1.
Bild 4-39 Rechtsseitige Speichererweiterung
X4
2.
1.
Bild 4-41 Linksseitige Speichererweiterung
5. Den entfernten Verschlussstopfen auf die von ROTEX
vormontierte Rücklaufverbindungsleitung am 2.
Speicheranschlusswinkel montieren.
6. Die so komplettierte Rücklaufleitung mit dem freien
Steckfitting (Ø 28) auf den freien Abgang des
Speicheranschlusswinkels der Regelungs- und
Pumpeneinheit RPS4 stecken.
7. Rücklaufleitung an den Rücklaufanschluss des 2.
Warmwasserspeichers befestigen.
8. Unteren Verschlussdeckel der entsprechenden Seite aus der
Abdeckhaube entfernen.
9. Abdeckhaube am Warmwasserspeicher anbringen (siehe
Kapitel 4.2.5).
Bild 4-38 Betriebsposition bei
rechtsseitiger Speiche-
rerweiterung
5.
3.
4.
Bild 4-40 Betriebsposition bei
linksseitiger Speicherer-
weiterung
3.
4.
Bild 4-42 Betriebsposition ohne
Speichererweiterung
FA ROTEX Solaris RPS4 - 06/2015
5.
