3
Spezifikationen
Anzeige: Hintergrundbeleuchtung, 128 x 64-Pixel mit Kontrasteinstellung
Betriebstemperatur: 0 bis 60°C
Lagerungstemperatur: -20 bis 70°C
Stromversorgung: 9 V Blockbatterie
Abmessungen: 209 mm, 107 mm, 37 mm (L-B-H)
NW: 0. 76 Kg GW: 0.98 kg
4

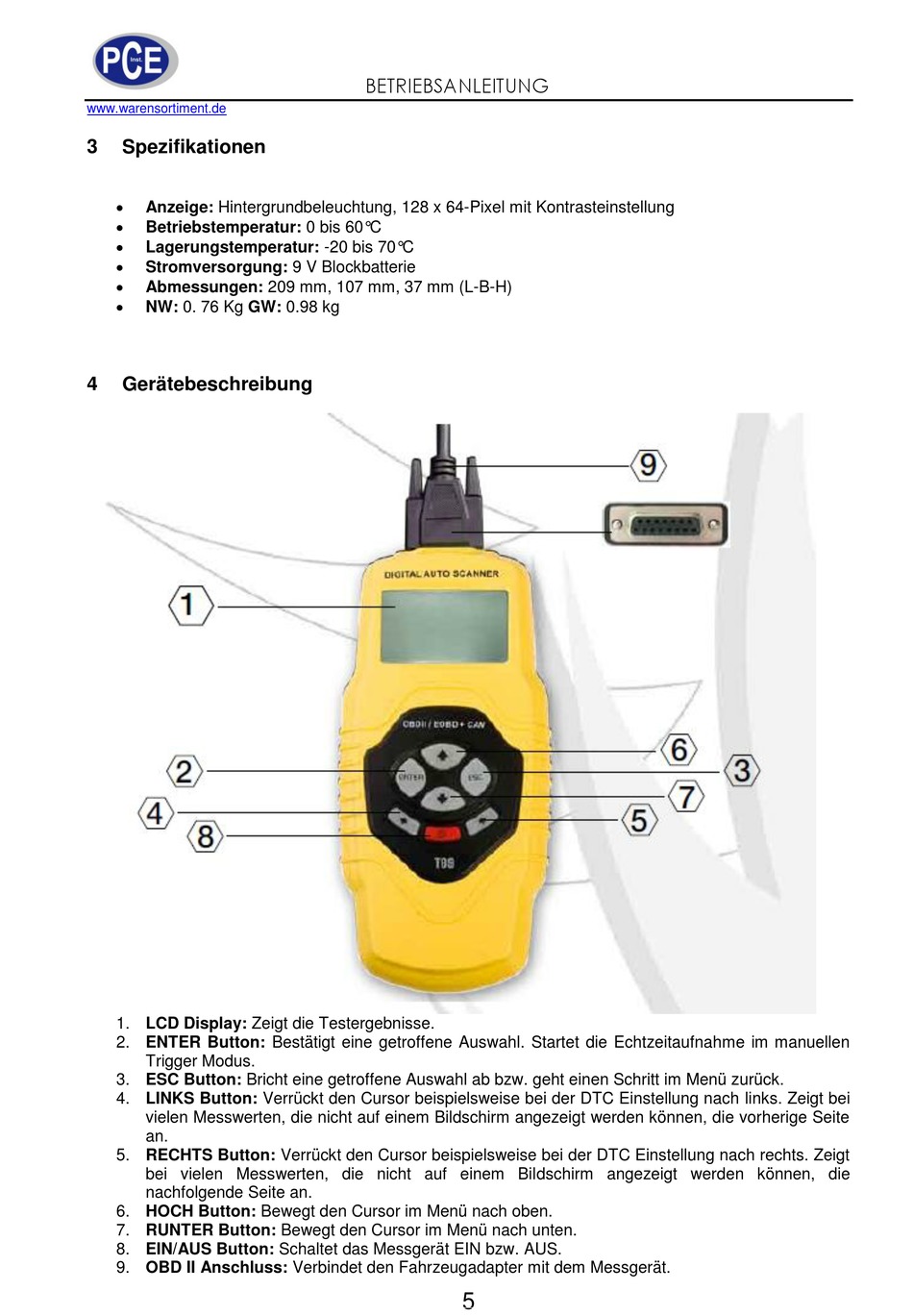

Gerätebeschreibung
1. LCD Display: Zeigt die Testergebnisse.
2. ENTER Button: Bestätigt eine getroffene Auswahl. Startet die Echtzeitaufnahme im manuellen
Trigger Modus.
3. ESC Button: Bricht eine getroffene Auswahl ab bzw. geht einen Schritt im Menü zurück.
4. LINKS Button: Verrückt den Cursor beispielsweise bei der DTC Einstellung nach links. Zeigt bei
vielen Messwerten, die nicht auf einem Bildschirm angezeigt werden können, die vorherige Seite
an.
5. RECHTS Button: Verrückt den Cursor beispielsweise bei der DTC Einstellung nach rechts. Zeigt
bei vielen Messwerten, die nicht auf einem Bildschirm angezeigt werden können, die
nachfolgende Seite an.
6. HOCH Button: Bewegt den Cursor im Menü nach oben.
7. RUNTER Button: Bewegt den Cursor im Menü nach unten.
8. EIN/AUS Button: Schaltet das Messgerät EIN bzw. AUS.
9. OBD II Anschluss: Verbindet den Fahrzeugadapter mit dem Messgerät.
BETRIEBSANLEITUNG
