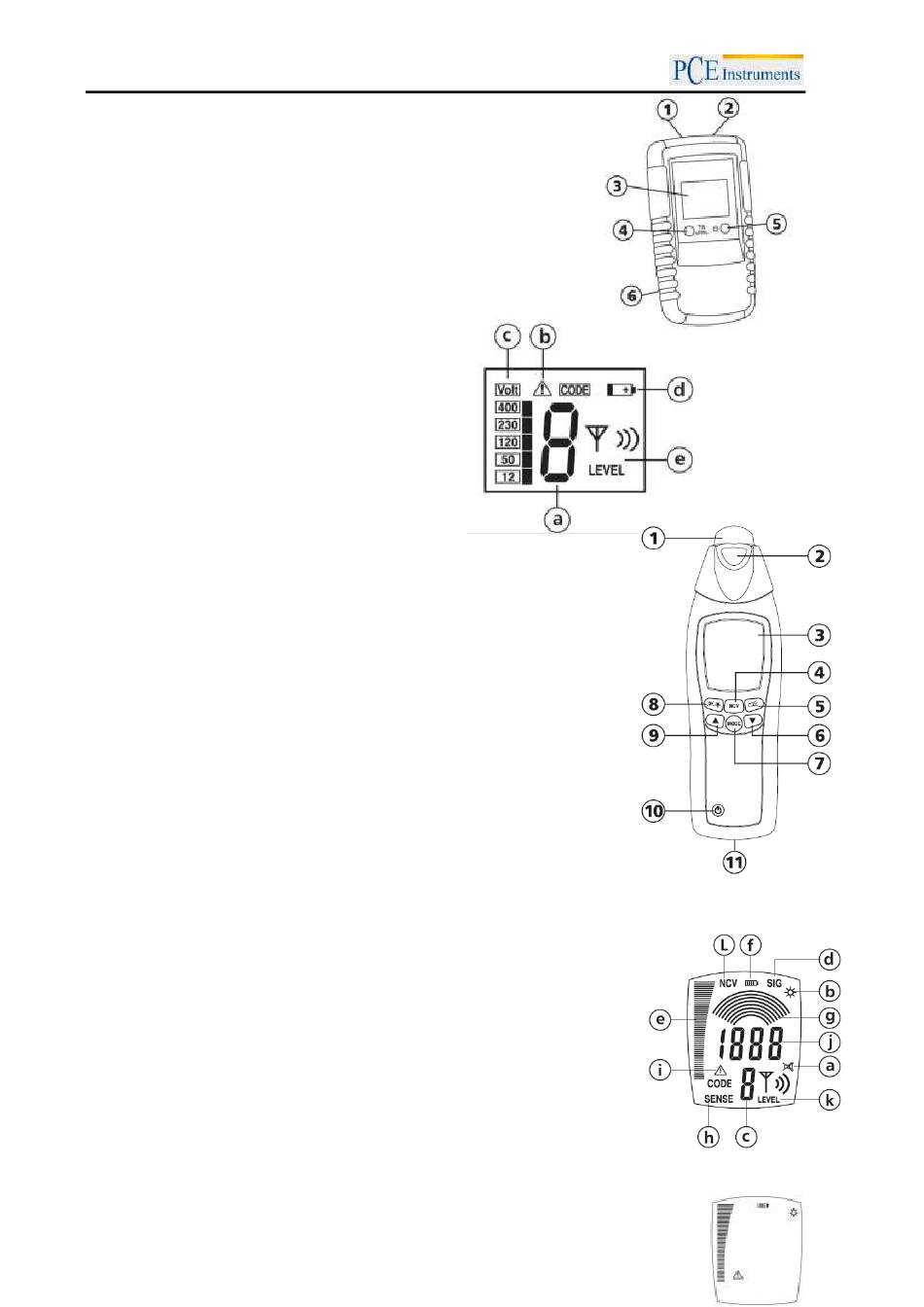

Gerätebeschreibung
Signalgenerator
(1) Anschluss „+"
(2) Anschluss „Erde"
(3) Display
(4) Taste für Sensitivitätseinstellung
und Hintergrundbeleuchtung
(5) Power-Taste um das Gerät ein- oder auszuschalten.
(6) Batteriefach
Signalgenerator-Display
a. Übertragungscode (1, 2, 3, 4, 5, 6, 7)
b. Warnung vor externer Spannung
c. Detektierte externe Spannung
(12 V, 50 V, 120 V, 230 V, 400 V)
d. Indikator für niedrigen Batteriestand
e. Anzeigeskala des Sendeleistungsniveau
(I, II, oder III)
Empfänger
(1) Sensorkopf
(2) Taschenlampe
(3) Display
(4) NCV-Taste (Non-contact voltage detection) um zwischen
Kabelsuchmodus und Spannungsdetektionsmodus umzuschalten.
(5) Taste für Taschenlampe
(6) Abwärts-Taste zur manuellen Auswahl der Sensitivität.
(7) Mode-Taste um zwischen automatischem und
manuellem Modus umzuschalten.
(8) Taste um Hintergrundbeleuchtung und
akustischen Signalgeber ein- oder auszuschalten.
(9) Aufwärts-Taste zur manuellen Auswahl der Sensitivität.
(10) Power-Taste um das Gerät ein- oder auszuschalten.
Empfänger-Display
a. Indikator für deaktivierten akustischen Signalgeber
b. Indikator für eingeschaltete Taschenlampe
c. Information welche vom Signalgenerator
übermittelt wurden (Übertragungscode und Batteriestand)
d. Indikator für automatischen Modus
e. Bargraph-Anzeige für die Signalstärke
f.
Indikator für niedrigen Batteriestand
g. Manueller Modus: zusätzliche Anzeige um die gewählte
Sensitivität im manuellen Modus anzuzeigen.
h. Indikator für manuellen Modus
i.
Anzeige der Netzspannung
j.
Digitale Anzeige für die Signalintensität
im automatischen Modus.
k. Sendeleistungsniveau vom Signalgenerator (LEVEL I, II oder III)
l.
Indikator dass die Detektion der Netzspannung eingeschaltet ist
