OSZILLOSKOP-FUNKTION EINFÜHRUNG
Prüfung der Sonde
»
Sicherheit
Um einen elektrischen Schlag zu vermeiden, halten Sie bei der Verwendung der Sonde Ihre Finger hinter
dem Sicherheitsring am Sondenkörper und berühren Sie nicht das Metallteil an der Oberseite der Sonde,
wenn die Sonde an eine Hochspannungsversorgung angeschlossen ist; die gemessene Spannung darf die
Sondenspezifikation nicht überschreiten (dieses Gerät wird mit der Sonde und den Sondenspezifikationen
geliefert).
»

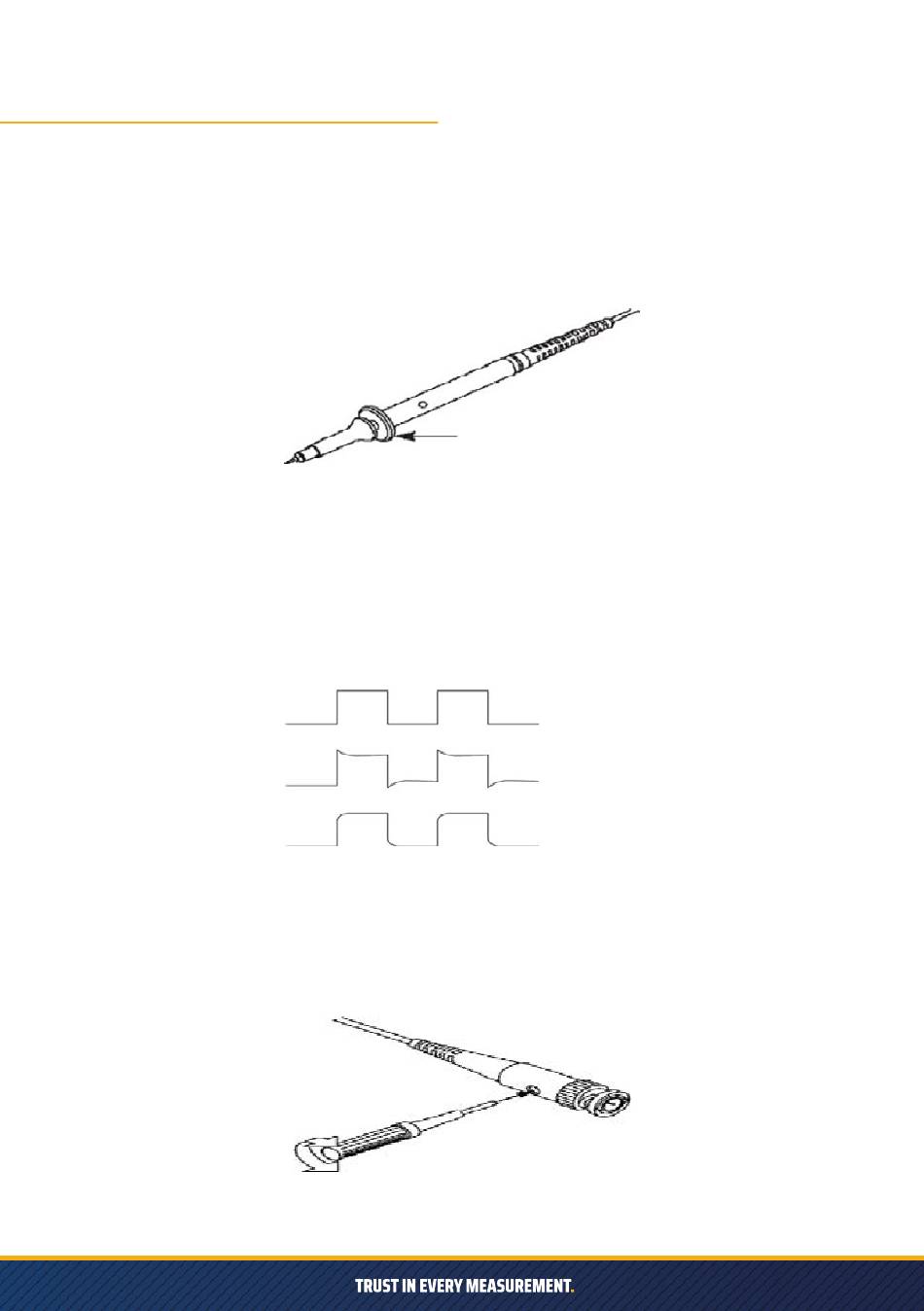

Manueller Fühlerabgleich
Wenn Sie den Tastkopf zum ersten Mal zur Prüfung an das Oszilloskop anschließen, wird empfohlen, die
Kompensation wie folgt zu überprüfen. Unkompensierte oder offsetkompensierte Tastköpfe können Mess-
fehler verursachen. Um die Tastkopfkompensation einzustellen, gehen Sie bitte wie folgt vor:
1. Nach dem Einschalten schließen Sie die Sonde an den Signaleingang an und geben ein 4V/1KHz
Rechtecksignal ein.
2. Drücken Sie nach dem Anschluss die Taste AUTO auf dem Bedienfeld, um den Status der Wellenform-
anzeige zu überprüfen
3. Wenn es notwendig ist, mit der Justierung zusammenzuarbeiten, können Sie die Kapazität an der Sonde
einstellen, um den Kompensationszustand zu ändern; das Justierwerkzeug ist der mit der Sonde gelieferte
Zubehör-Justierstab oder ein geeigneter Justierstab mit nicht-metallischem Griff. Die Einstellmethode ist in
der folgenden Abbildung dargestellt
safety ring
normale Kompensation
Überkompensation
Unterkompensation
