F1 (Time/Div) Zeitbasis-Einstellung (Horizontal-Ablenkung): Im Autorange-Modus (automat. Bereichs-
wahl) wird die Zeitbasis automatisch optimal eingestellt.
Die Zeitbasis wird mit der automatischen Bereichswahl so eingestellt, dass die bestmögliche Kurven-
darstellung erfolgt. Mit den Pfeiltasten F1 (t) und F2 (u) ist auch eine manuelle Einstellung der Zeitbasis
möglich. Mit der Taste F3 (AUTO/MANUAL) können Sie zwischen automatischer und manueller
Anpassung der Horizontal-Ablenkung wählen. Mit der Taste F4 (EXIT) verlassen Sie das Untermenü.
F2 (Volt/Div) Spannungsbasis-Einstellung (Vertikal-Ablenkung):
Die Vertikal-Ablenkung wird mit der automatischen Bereichswahl so eingestellt, dass die bestmögliche
Kurvendarstellung erfolgt. Mit den Pfeiltasten F1 (t) und F2 (u) ist auch eine manuelle Einstellung der
Vertikal-Ablenkung möglich.
Mit der Taste F3 (AUTO/MANUAL) können Sie zwischen automatischer und manueller Anpassung der
Vertikal-Ablenkung wählen. Mit der Taste F4 (EXIT) verlassen Sie das Untermenü.
F3 (Trigger) Trigger-Level Einstellung:
Mit der Taste F1 kann gewählt werden ob das Gerät auf die ansteigende oder abfallende Trigger- flanke
triggert. Mit den Tasten F2 und F3 kann der Triggerlevel eingestellt werden. Mit der Taste F4 (EXIT)
verlassen Sie das Untermenü.
F4 (More) More-Funktion:
Durch Drücken der Taste F4 (More) öffnen sich weitere Einstellmöglichkeiten: F1 (Single), F2 (Glitch),
F3 (Position).
F1 (Single): Single-Shot
Durch Drücken der Taste F1 (Single) wird eine Einzelmessung durchgeführt. Außerdem öffnet sich ein
Untermenü, in dem durch die Erweiterung oder Komprimierung der Zeitachse eine bessere Ansicht der
Kurvenform durchgeführt werden kann.
Drücken der Taste F1 (Reset): Triggern einer neuen Messung.
Drücken der Tasten F2 und F3 : Änderung der Zeitachseneinteilung.
Drücken der Taste F4 (EXIT): Verlassen des Untermenüs.

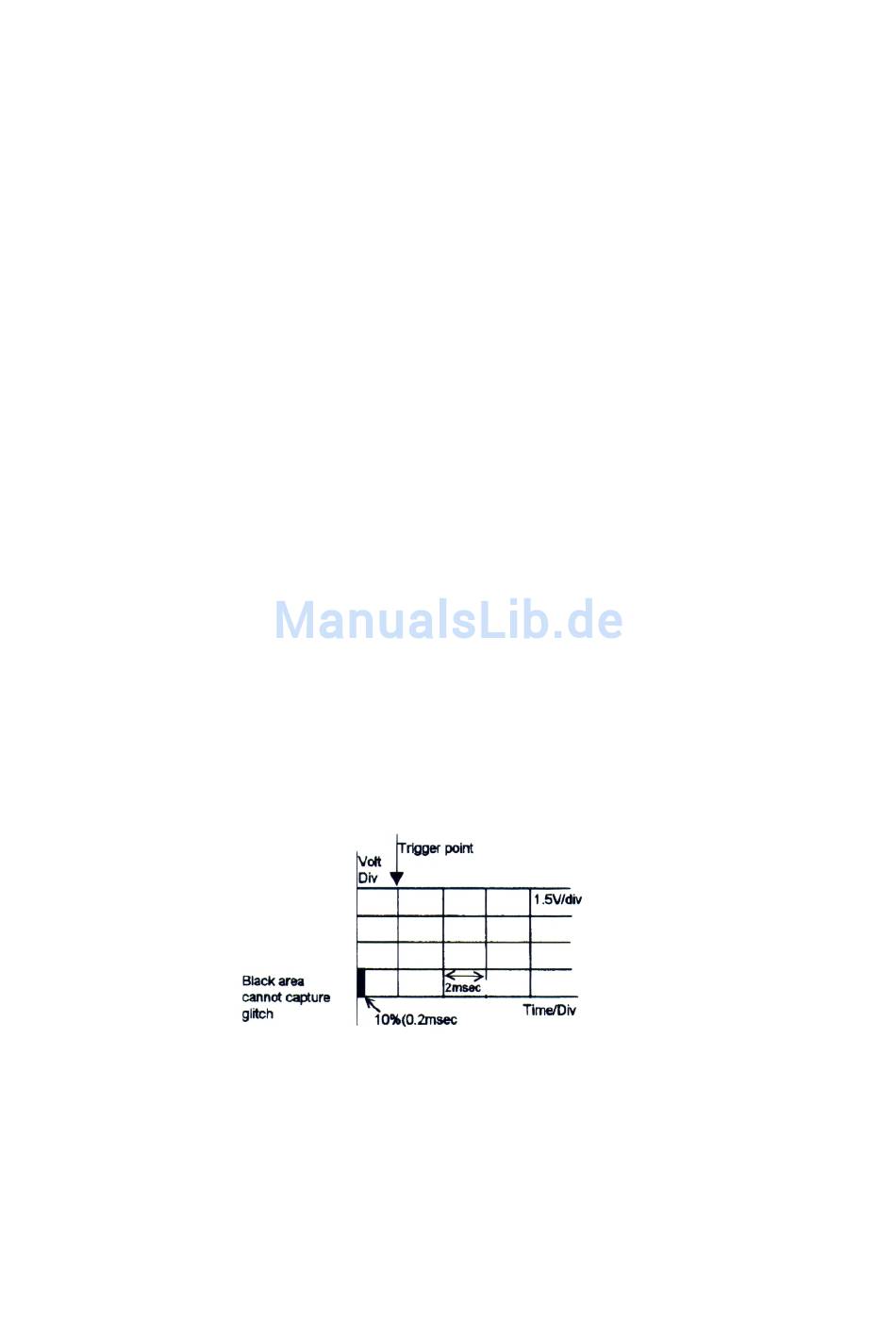

F2 (Glitch): Glitch-Erfassung
Mit der Taste F2 (Glitch) triggert das Messgerät so, dass jedes Einzelsignal welches ausserhalb des
gewählten Bereies liegt, oder größer als eine vertikale Division bzw. größer 10 % größer einer
horizontalen Division ist, erfasst wird.
Drücken der Taste F1 (Reset): Triggern einer neuen Messung.
Drücken der Tasten F2 (t) und F3 (u): Änderung der Zeitachseneinteilung.
Drücken der Taste F4 (EXIT): Verlassen des Untermenüs.
F3 (Position): Einstellung der Vertikal Position:
Mit der Taste F2 (Position) gelangen Sie in das Untermenü zur Einstellung der vertikalen Position der
Signals.
Drücken der Taste F1 (Reset): Setzen des Signals auf Null-Linie
Drücken der Tasten F2 (t) und F3 (u): Änderung der Vertikalen Position.
Drücken der Taste F4 (EXIT): Verlassen des Untermenüs.

Cursor Funktion

Mit der Cursor-Funktion wird im Oszilloskop-Betrieb die Zeit- oder Spannungsdifferenz zwischen zwei
Punkten auf einer Kurve oder die Frequenz eines sich regelmäßig wiederholenden Signals gemessen.
Um in die Cursor-Funktion zu gelangen, drücken Sie im Oszilloskop-Betrieb die Cursor-Taste. Fol-
gende Untermenüs stehen zur Auswahl:
