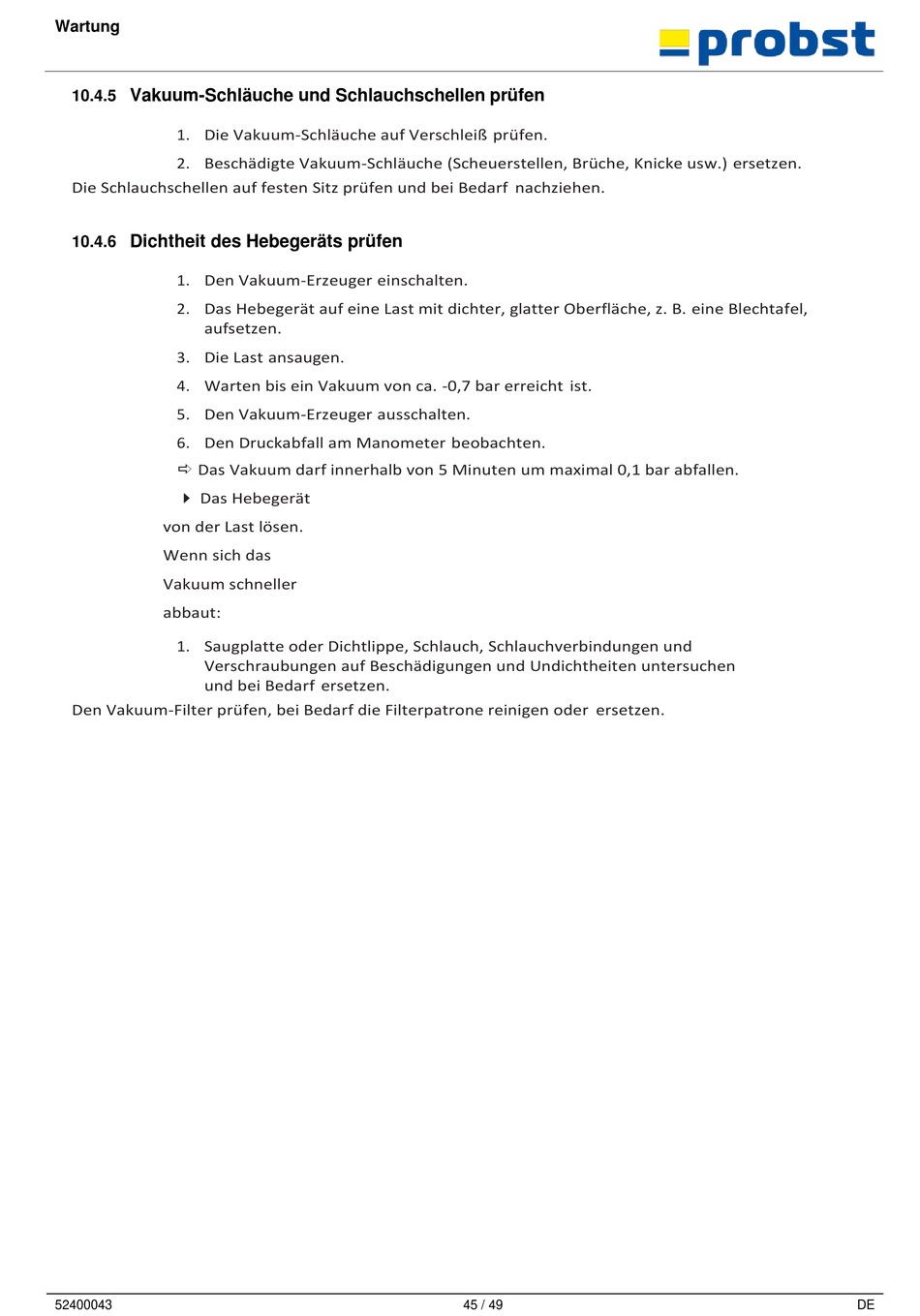

probst SH-2500-UNI-B Betriebsanleitung Seite 49

Wartung
Vakuum-Schläuche und Schlauchschellen prüfen
10.4.5
1. Die Vakuum-Schläuche auf Verschleiß prüfen.
2. Beschädigte Vakuum-Schläuche (Scheuerstellen, Brüche, Knicke usw.) ersetzen.
Die Schlauchschellen auf festen Sitz prüfen und bei Bedarf nachziehen.
Dichtheit des Hebegeräts prüfen
10.4.6
1. Den Vakuum-Erzeuger einschalten.
2. Das Hebegerät auf eine Last mit dichter, glatter Oberfläche, z. B. eine Blechtafel,
aufsetzen.
3. Die Last ansaugen.
4. Warten bis ein Vakuum von ca. -0,7 bar erreicht ist.
5. Den Vakuum-Erzeuger ausschalten.
6. Den Druckabfall am Manometer beobachten.
 Das Vakuum darf innerhalb von 5 Minuten um maximal 0,1 bar abfallen.
 Das Hebegerät
von der Last lösen.
Wenn sich das
Vakuum schneller
abbaut:
1. Saugplatte oder Dichtlippe, Schlauch, Schlauchverbindungen und
Verschraubungen auf Beschädigungen und Undichtheiten untersuchen
und bei Bedarf ersetzen.
Den Vakuum-Filter prüfen, bei Bedarf die Filterpatrone reinigen oder ersetzen.
52400043 45 / 49 DE
