Sicherheit

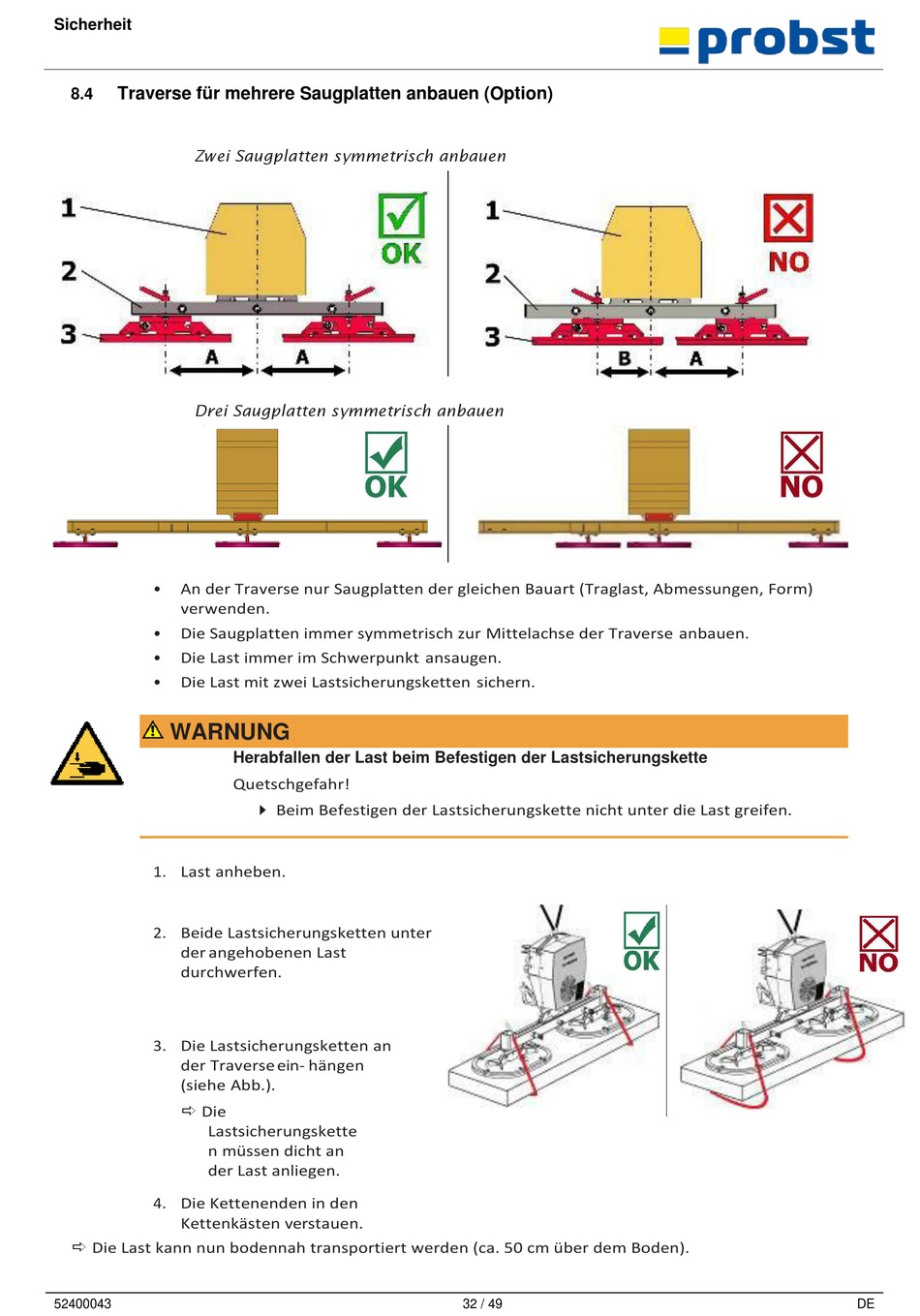

Traverse für mehrere Saugplatten anbauen (Option)
8.4
Zwei Saugplatten symmetrisch anbauen
Drei Saugplatten symmetrisch anbauen
•
An der Traverse nur Saugplatten der gleichen Bauart (Traglast, Abmessungen, Form)
verwenden.
•
Die Saugplatten immer symmetrisch zur Mittelachse der Traverse anbauen.
•
Die Last immer im Schwerpunkt ansaugen.
•
Die Last mit zwei Lastsicherungsketten sichern.
WARNUNG
1. Last anheben.
2. Beide Lastsicherungsketten unter
der angehobenen Last
durchwerfen.
3. Die Lastsicherungsketten an
der Traverse ein- hängen
(siehe Abb.).
Die
Lastsicherungskette
n müssen dicht an
der Last anliegen.
4. Die Kettenenden in den
Kettenkästen verstauen.
Die Last kann nun bodennah transportiert werden (ca. 50 cm über dem Boden).
52400043
Herabfallen der Last beim Befestigen der Lastsicherungskette
Quetschgefahr!
Beim Befestigen der Lastsicherungskette nicht unter die Last greifen.
32 / 49
