Digitale Servo- Regelverstärker
DSV 110 / DSV 112
3

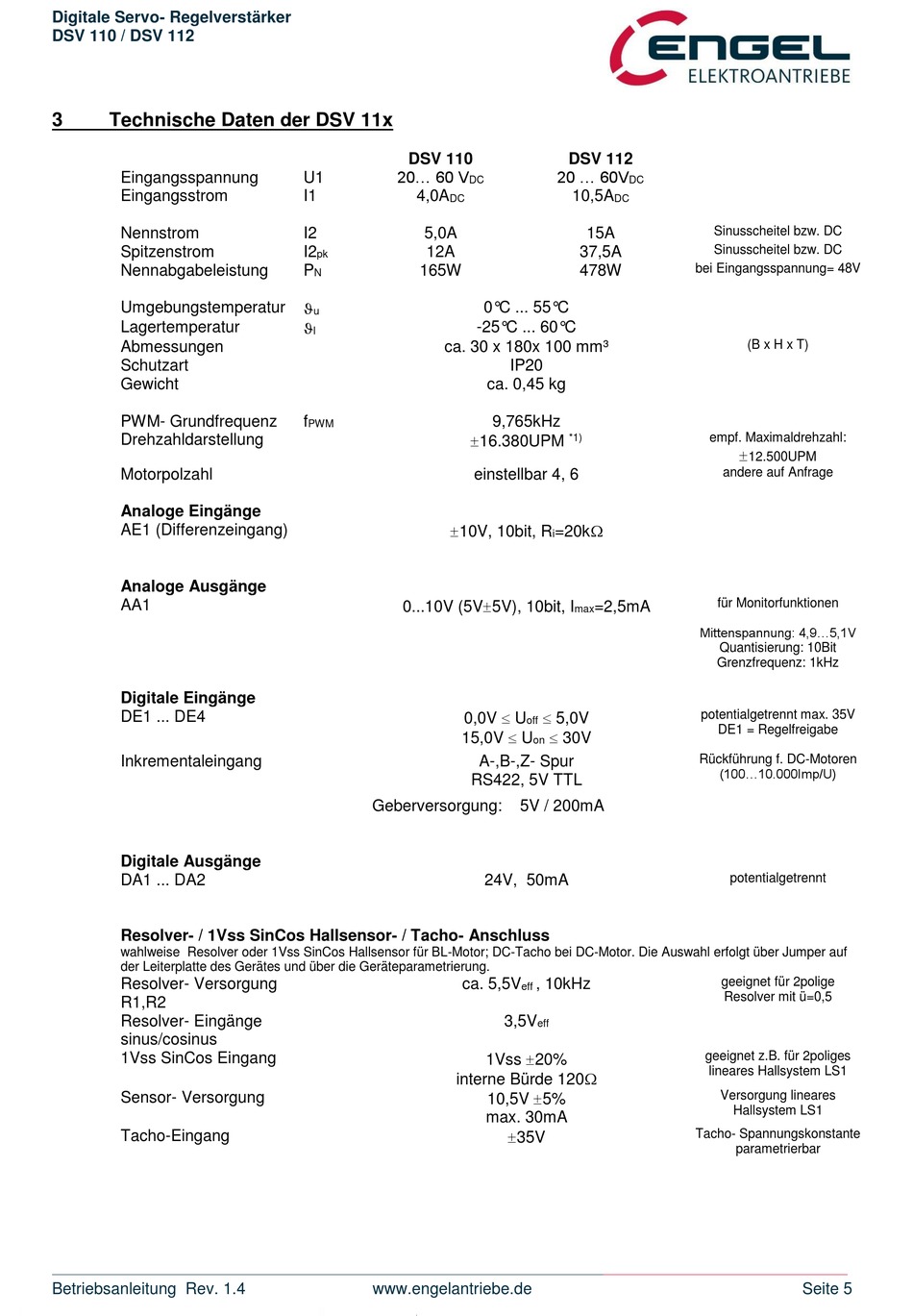

Technische Daten der DSV 11x
Eingangsspannung
Eingangsstrom
Nennstrom
Spitzenstrom
Nennabgabeleistung
Umgebungstemperatur
Lagertemperatur
Abmessungen
Schutzart
Gewicht
PWM- Grundfrequenz
Drehzahldarstellung
Motorpolzahl
Analoge Eingänge
AE1 (Differenzeingang)
Analoge Ausgänge
AA1
Digitale Eingänge
DE1 ... DE4
Inkrementaleingang
Digitale Ausgänge
DA1 ... DA2
Resolver- / 1Vss SinCos Hallsensor- / Tacho- Anschluss
wahlweise Resolver oder 1Vss SinCos Hallsensor für BL-Motor; DC-Tacho bei DC-Motor. Die Auswahl erfolgt über Jumper auf
der Leiterplatte des Gerätes und über die Geräteparametrierung.
Resolver- Versorgung
R1,R2
Resolver- Eingänge
sinus/cosinus
1Vss SinCos Eingang
Sensor- Versorgung
Tacho-Eingang
Betriebsanleitung Rev. 1.4
DSV 110
20... 60 V
U1
DC
I1
4,0A
DC
I2
5,0A
I2
12A
pk
P
165W
N
u
l
ca. 30 x 180x 100 mm³
f
PWM
16.380UPM
10V, 10bit, R
0...10V (5V5V), 10bit, I
0,0V U
15,0V U
RS422, 5V TTL
Geberversorgung:
ca. 5,5V
interne Bürde 120
www.engelantriebe.de
DSV 112
20 ... 60V
DC
10,5A
DC
15A
37,5A
478W
0°C ... 55°C
-25°C ... 60°C
IP20
ca. 0,45 kg
9,765kHz
*1)
einstellbar 4, 6
=20k
i
=2,5mA
max
5,0V
off
30V
on
A-,B-,Z- Spur
5V / 200mA
24V, 50mA
, 10kHz
eff
3,5V
eff
1Vss 20%
10,5V 5%
max. 30mA
35V
Sinusscheitel bzw. DC
Sinusscheitel bzw. DC
bei Eingangsspannung= 48V
(B x H x T)
empf. Maximaldrehzahl:
12.500UPM
andere auf Anfrage
für Monitorfunktionen
Mittenspannung: 4,9...5,1V
Quantisierung: 10Bit
Grenzfrequenz: 1kHz
potentialgetrennt max. 35V
DE1 = Regelfreigabe
Rückführung f. DC-Motoren
(100...10.000Imp/U)
potentialgetrennt
geeignet für 2polige
Resolver mit ü=0,5
geeignet z.B. für 2poliges
lineares Hallsystem LS1
Versorgung lineares
Hallsystem LS1
Tacho- Spannungskonstante
parametrierbar
