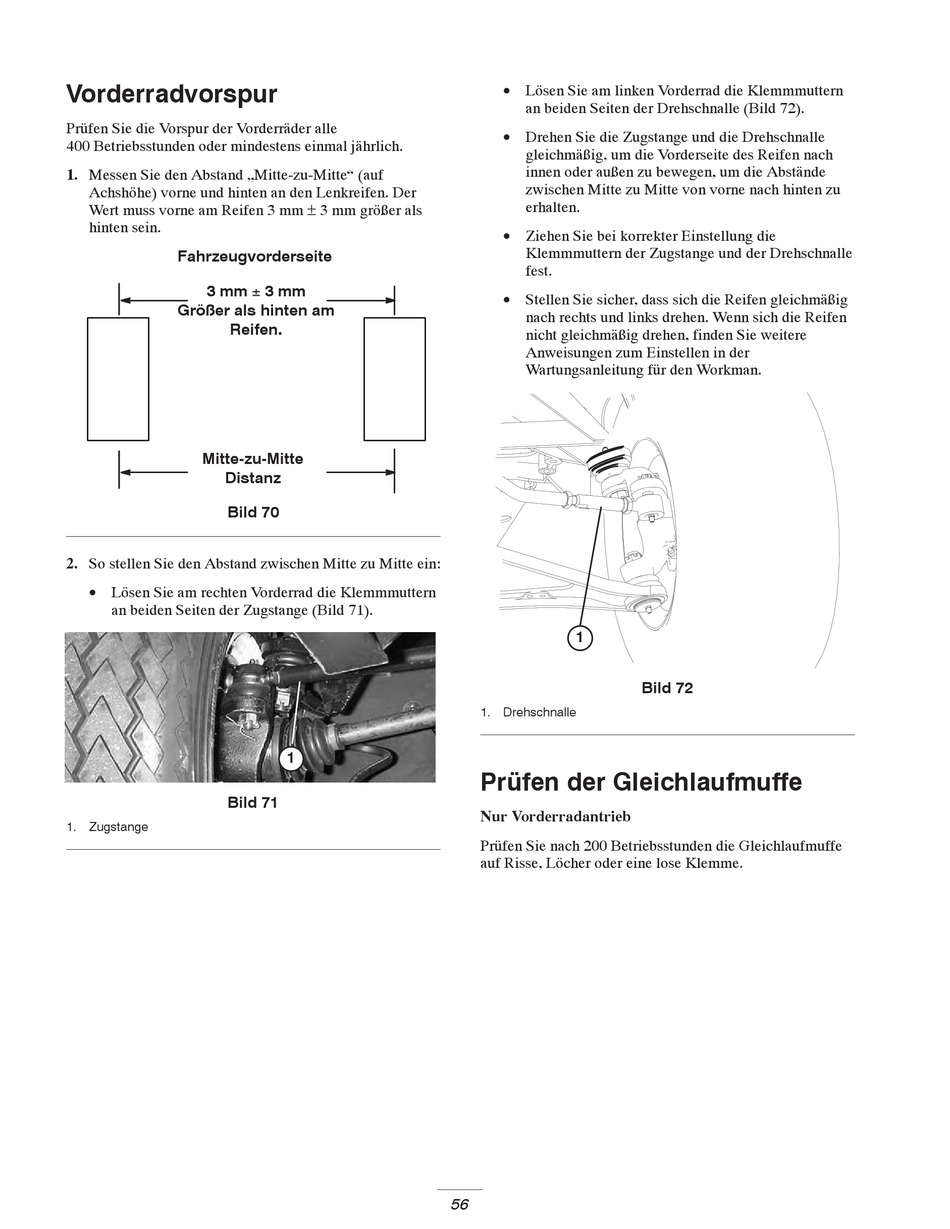

Toro Workman 4200 Bedienungsanleitung Seite 56

Vorderradvorspur
Prüfen Sie die Vorspur der Vorderräder alle
400 Betriebsstunden oder mindestens einmal jährlich.
1. Messen Sie den Abstand „Mitte-zu-Mitte" (auf
Achshöhe) vorne und hinten an den Lenkreifen. Der
Wert muss vorne am Reifen 3 mm ± 3 mm größer als
hinten sein.
Fahrzeugvorderseite
3 mm
Größer als hinten am
Reifen.
Mitte-zu-Mitte
Distanz
Bild 70
2. So stellen Sie den Abstand zwischen Mitte zu Mitte ein:
• Lösen Sie am rechten Vorderrad die Klemmmuttern
an beiden Seiten der Zugstange (Bild 71).
Bild 71
1. Zugstange
+ 3 mm
1
• Lösen Sie am linken Vorderrad die Klemmmuttern
an beiden Seiten der Drehschnalle (Bild 72).
• Drehen Sie die Zugstange und die Drehschnalle
gleichmäßig, um die Vorderseite des Reifen nach
innen oder außen zu bewegen, um die Abstände
zwischen Mitte zu Mitte von vorne nach hinten zu
erhalten.
• Ziehen Sie bei korrekter Einstellung die
Klemmmuttern der Zugstange und der Drehschnalle
fest.
• Stellen Sie sicher, dass sich die Reifen gleichmäßig
nach rechts und links drehen. Wenn sich die Reifen
nicht gleichmäßig drehen, finden Sie weitere
Anweisungen zum Einstellen in der
Wartungsanleitung für den Workman.
1
1. Drehschnalle
Prüfen der Gleichlaufmuffe
Nur Vorderradantrieb
Prüfen Sie nach 200 Betriebsstunden die Gleichlaufmuffe
auf Risse, Löcher oder eine lose Klemme.
56
