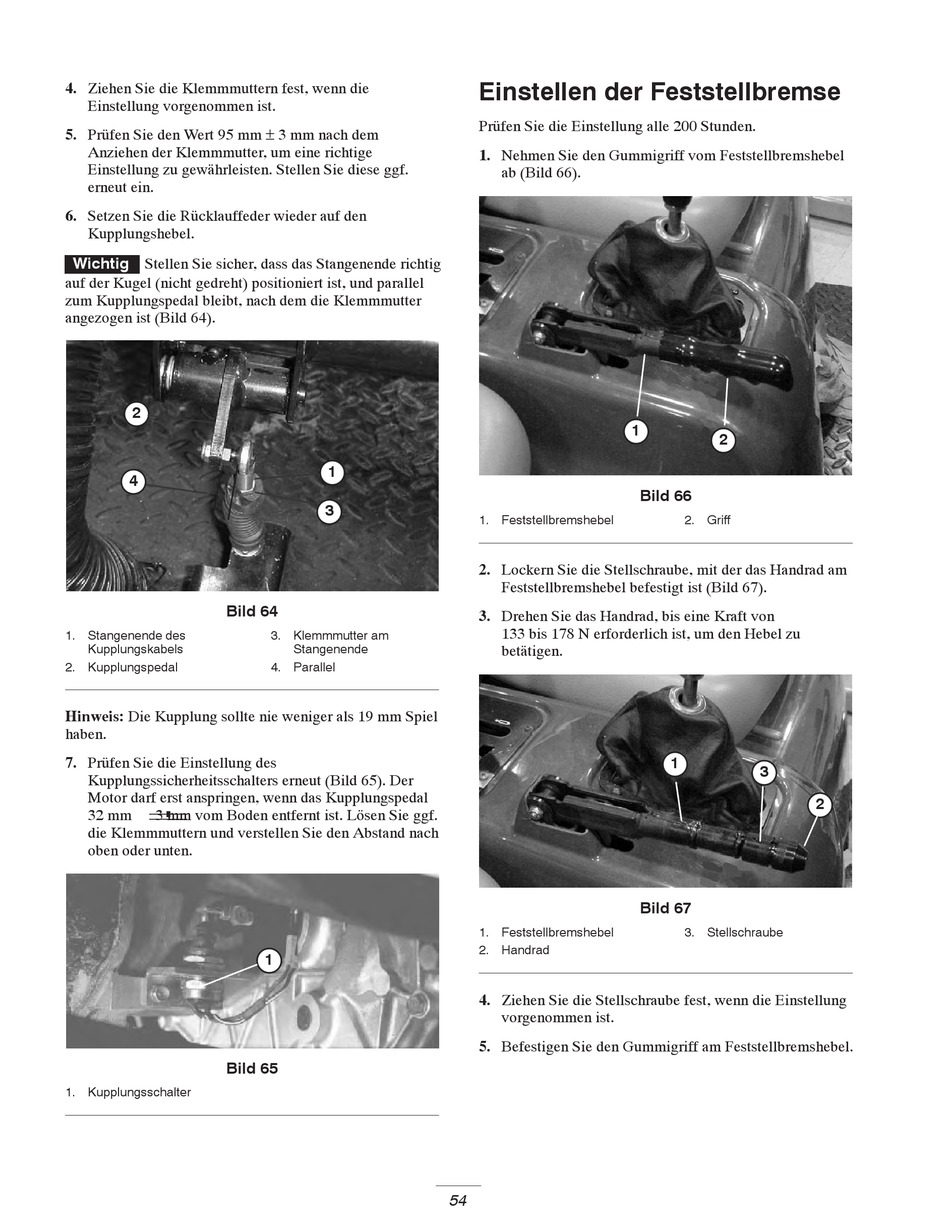

Toro Workman 4200 Bedienungsanleitung Seite 54

4. Ziehen Sie die Klemmmuttern fest, wenn die
Einstellung vorgenommen ist.
5. Prüfen Sie den Wert 95 mm ± 3 mm nach dem
Anziehen der Klemmmutter, um eine richtige
Einstellung zu gewährleisten. Stellen Sie diese ggf.
erneut ein.
6. Setzen Sie die Rücklauffeder wieder auf den
Kupplungshebel.
Wichtig Stellen Sie sicher, dass das Stangenende richtig
auf der Kugel (nicht gedreht) positioniert ist, und parallel
zum Kupplungspedal bleibt, nach dem die Klemmmutter
angezogen ist (Bild 64).
2
4
Bild 64
1. Stangenende des
Kupplungskabels
2. Kupplungspedal
Hinweis: Die Kupplung sollte nie weniger als 19 mm Spiel
haben.
7. Prüfen Sie die Einstellung des
Kupplungssicherheitsschalters erneut (Bild 65). Der
Motor darf erst anspringen, wenn das Kupplungspedal
32 mm $ 3 mm vom Boden entfernt ist. Lösen Sie ggf.
die Klemmmuttern und verstellen Sie den Abstand nach
oben oder unten.
Bild 65
1. Kupplungsschalter
1
3
3. Klemmmutter am
Stangenende
4. Parallel
1
Einstellen der Feststellbremse
Prüfen Sie die Einstellung alle 200 Stunden.
1. Nehmen Sie den Gummigriff vom Feststellbremshebel
ab (Bild 66).
1. Feststellbremshebel
2. Lockern Sie die Stellschraube, mit der das Handrad am
Feststellbremshebel befestigt ist (Bild 67).
3. Drehen Sie das Handrad, bis eine Kraft von
133 bis 178 N erforderlich ist, um den Hebel zu
betätigen.
1. Feststellbremshebel
2. Handrad
4. Ziehen Sie die Stellschraube fest, wenn die Einstellung
vorgenommen ist.
5. Befestigen Sie den Gummigriff am Feststellbremshebel.
54
1
2
Bild 66
2. Griff
1
3
Bild 67
3. Stellschraube
2
