Wartung
Hinweis: Ermitteln Sie die linke und rechte Seite der Maschine anhand der üblichen Fahrerposition.
Wartungsintervall-Tabelle
Einfetten – Lager und Büchsen
Das Fahrzeug weist Schmiernippel auf, die regelmäßig mit
Nr. 2 Allzweckschmierfett auf Lithiumbasis eingefettet
werden müssen. Fetten Sie alle Lager und Büchsen, wenn
die Maschine unter normalen Bedingungen eingesetzt wird,
alle 100 Betriebsstunden. Fetten Sie öfter ein, wenn das
Fahrzeug stark genutzt wird.
Die Schmiernippel und deren Anzahl sind:
Lenkumlenkhebel (1) und Lenkkugelgelenke (2) (Bild 33),
Zugstangenenden (4) (Bild 34), vordere Kugelgelenke (4)
(Bild 34), hintere Antriebswellen (18) (Bild 35),
Pedaldrehpunkte (3) (Bild 36); vordere Drehbüchsen (2)
(Bild 37) und Gasgelenk (1) (Bild 38).
Wichtig Pumpen Sie beim Einfetten der Lagerkreuze der
universellen Zapfwelle an der Antriebswelle so lange Fett ein,
bis es aus allen vier Schalen an jedem Kreuz austritt.
1. Wischen Sie die Schmiernippel ab, um das Eindringen
von Fremdkörpern in die Lager oder Büchsen zu
vermeiden.
2. Pressen Sie Fett in die Lager und Büchsen.
3. Wischen Sie überflüssiges Fett ab.
40

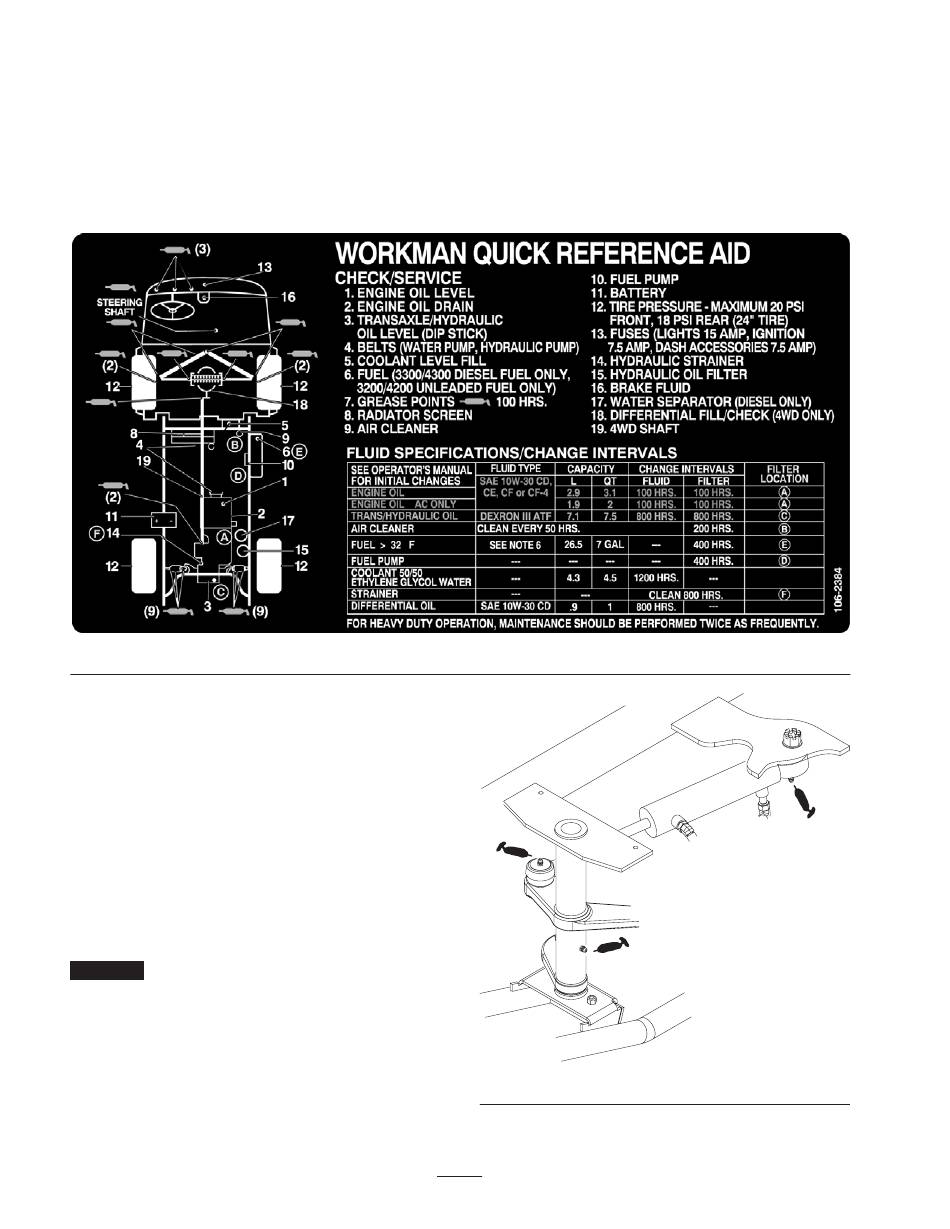

Bild 33
