Toro Workman 4200 Bedienungsanleitung Seite 38

Hydrauliksteuerung
Die Hydrauliksteuerung stellt echte hydraulische Leistung
von der Fahrzeugpumpe bereit, wenn der Motor läuft. Die
Leistung kann über die Schnellkupplungen hinten am
Fahrzeug genutzt werden.
Stellungen des Schalthebels
Off-Stellung
Die normale Stellung des Regulierventils, wenn es nicht
verwendet wird. In dieser Stellung sind die
Arbeitsanschlüsse des Regulierventils blockiert, und eine
Last wird von den Prüfventilen in beiden Richtungen
gehalten.
Anheben (Schnellkupplungsstellung „A")
In dieser Stellung wird die Ladepritsche, die hintere
Anhängerkupplung angehoben oder Druck auf die
Schnellkupplung „A" ausgeübt. In dieser Stellung kann Öl
von der Schnellkupplung „B" zurück in das Ventil und dann
zum Servolenkungskreis fließen. Diese Stellung ist nur
vorübergehend. Wenn der Hebel losgelassen wird, springt
der Hebel wieder in die mittlere Off-Stellung.
1
2

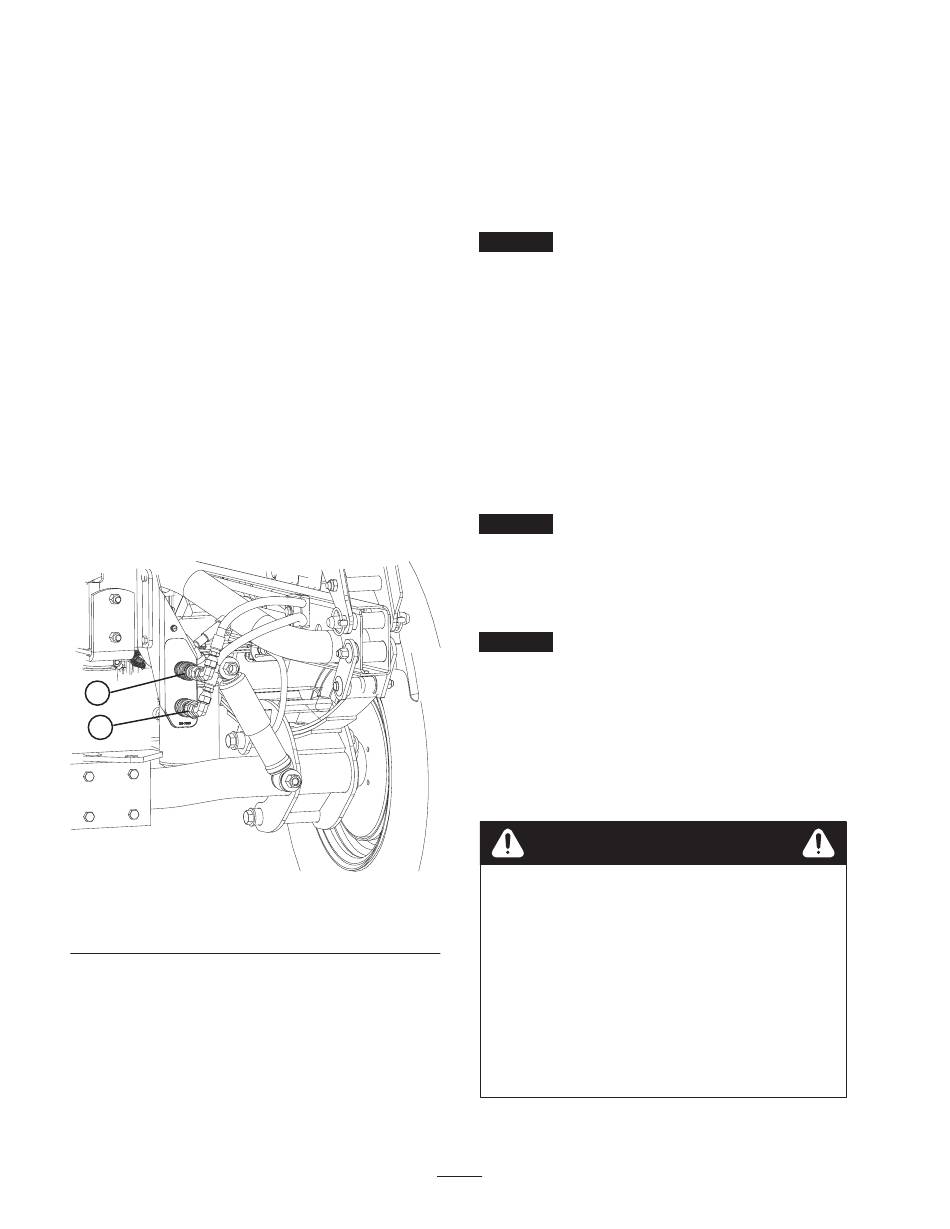

Bild 32
1. Schnellkupplungsstellung
„A"
Absenken
(Schnellkupplungsstellung „B")
In dieser Stellung wird die Pritsche oder das hintere
Schleppanbaugerät abgesenkt oder Druck auf die
Schnellkupplung „B" ausgeübt. In dieser Stellung kann Öl
von der Schnellkupplung „A" zurück in das Ventil und
2. Schnellkupplungsstellung
„B"
38
dann zum Servolenkungskreis fließen. Diese Stellung ist
nur vorübergehend. Wenn der Hebel losgelassen wird,
springt der Hebel wieder in die mittlere Off-Stellung. Wenn
Sie den Hebel kurz in dieser Stellung halten und dann los
lassen, entsteht ein Fluss zur Schnellkupplung „B", die
Abwärtsdruck auf die hintere Anhängerkupplung ausübt.
Wenn Sie den Hebel loslassen, bleibt der Abwärtsdruck auf
die Anhängerkupplung erhalten.
Wichtig
Wenn Sie die Lower-Stellung mit einem
hydraulischen Zylinder verwenden, läuft das Öl über ein
Ablassventil. Dies kann das hydraulische System
beschädigen.
On-Stellung
Diese Stellung ähnelt der Stellung Absenken
(Schnellkupplungsstellung „B"). Diese Stellung führt auch
Öl zur Schnellkupplung „B" zu. Der Hebel wird jedoch von
einer Rastklinke im Armaturenbrett in dieser Stellung
arretiert. Öl fließt dann laufend zu Geräten, die einen
hydraulischen Motor verwenden. Verwenden Sie diese
Stellung nur für Anbaugeräte mit einem angehängten
hydraulischen Motor.
Wichtig
Wenn die On-Stellung mit einem
hydraulischen Zylinder oder keinem Anbaugerät verwendet
wird, läuft das Öl über ein Ablassventil. Dies kann das
hydraulische System beschädigen. Verwenden Sie diese
Stellungen nur kurzfristig oder mit einem angehängten
Motor.
Wichtig
Prüfen Sie den Hydraulikölstand nach der
Montage von Anbaugeräten. Prüfen Sie die Funktion des
Anbaugeräts. Betätigen Sie das Anbaugerät mehrmals, um
die Luft aus dem System zu entfernen, prüfen Sie dann den
Stand des Hydrauliköls erneut. Der Anbaugerätzylinder hat
eine geringe Auswirkung auf den Hinterachsenölstand.
Wenn Sie das Fahrzeug mit einem niedrigen Ölstand
einsetzen, kann die Pumpe, die hydraulische
Fernbedienung, die Servolenkung und die
Fahrzeughinterachse beschädigt werden.
Vorsicht
Unter Druck austretendes Hydrauliköl kann unter
die Haut dringen und schwere Verletzungen
verursachen. Passen Sie beim An- oder
Abschließen der hydraulischen Schnellkupplung
immer besonders auf. Stellen Sie den Motor ab,
stellen Sie die Feststellbremse fest, lassen Sie das
Anbaugerät ab und stellen Sie das Ventil der
hydraulischen Fernbedienung in die Stellung
„Float Detent", um den hydraulischen Druck
abzulassen, bevor Sie die Schnellkupplung an-
oder abschließen.
