Einstellen des Gaspedals
1. Stellen Sie das Fahrzeug auf eine ebene Fläche, stellen
Sie den Motor ab und stellen Sie die Feststellbremse
fest.
2. Stellen Sie das Kugelgelenk am Bowdenzug (Bild 53)
so ein, dass ein Abstand von 5 bis 9 mm zwischen dem
Gaspedal und der Oberseite des Bodenplattenstern-
musters besteht, wenn Sie eine Kraft von 89 N auf die
Mitte des Pedals anwenden. Ziehen Sie die
Sicherungsmutter fest.
Hinweis: Der Motor darf nicht laufen, und die
Rückzugfeder muss befestigt sein.
Warnung
Der Regler wird im Werk auf eine maximale
Motorgeschwindigkeit von 3650 U/Min. eingestellt.
Wenn die Geschwindigkeit nicht richtig ist, lesen
Sie in der Wartungsanleitung des Workman nach
oder wenden Sie sich an den offiziellen Toro
Vertragshändler.
1

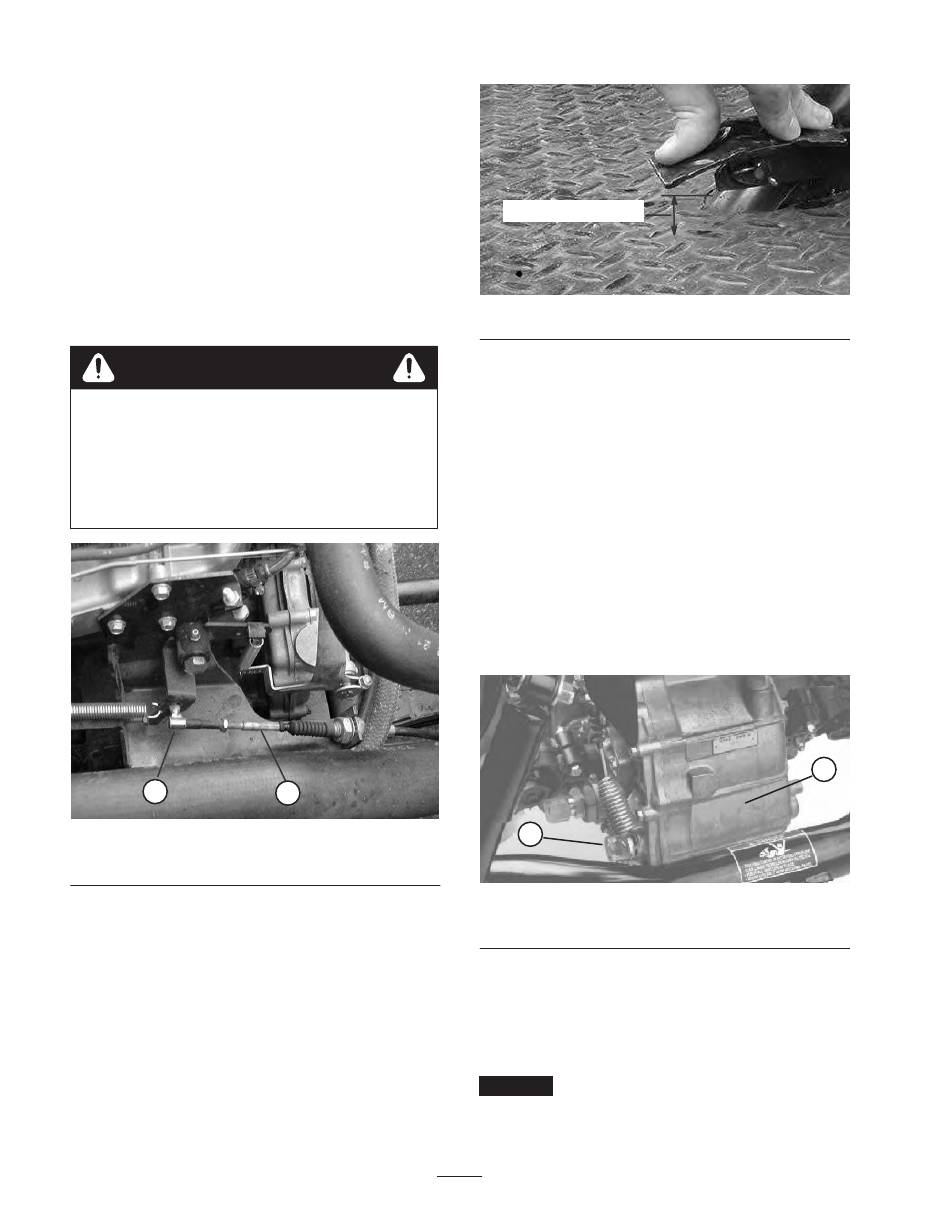

Bild 53
1. Bowdenzug
2
2. Kugelgelenk
50
5–9 mm Abstand
Bild 54
Wechseln des
Hinterachsen-/Hydrauliköls
Wechseln Sie das Hydrauliköl der Hinterachse und den Filter
und reinigen Sie das Sieb nach jeweils 800 Betriebsstunden.
1. Stellen Sie das Fahrzeug auf eine ebene Fläche, stellen
den Motor ab, stellen Sie die Feststellbremse fest und
ziehen Sie den Zündschlüssel ab.
2. Entfernen Sie die Ablassschraube aus der Seite des
Behälters und lassen das Öl in eine Wanne ablaufen.
Schrauben Sie die Ablassschraube wieder fest ein, wenn
keine Flüssigkeit mehr austritt.
Hinweis: Reinigen Sie das Hydrauliksieb. Siehe Reinigen
des Hydrauliksiebes.
2
Bild 55
1. Hydraulikölbehälter
3. Füllen Sie in den Behälter ungefähr 7,1 Liter Dexron IIl
ATF ein. Siehe „Prüfen der Hydraulikflüssigkeit".
4. Lassen Sie den Motor an und bewegen die Maschine,
um die Anlage mit Öl zu befüllen. Prüfen Sie den
Ölstand und füllen bei Bedarf nach.
Wichtig Verwenden Sie nur die angegebenen
Hydrauliköle. Andere Ölsorten können die hydraulische
Anlage beschädigen.
1
2. Ablassschraube
