Wechseln des Hydraulikfilters
Wechseln Sie den Hydraulikfilter nach 10 Betriebsstunden
und dann nach jeweils 800 Betriebsstunden aus.
Wichtig
Der Einsatz anderer Filter führt u. U. zum
Verlust Ihrer Garantieansprüche für einige Bauteile.
1. Stellen Sie das Fahrzeug auf eine ebene Fläche, stellen
den Motor ab, stellen Sie die Feststellbremse fest und
ziehen Sie den Zündschlüssel ab.
2. Reinigen Sie den Bereich um die Filterkontaktfläche.
Stellen Sie eine Auffangwanne unter den Filter und
nehmen Sie den Filter ab.
3. Fetten Sie die Dichtung des neuen Filters ein.
2

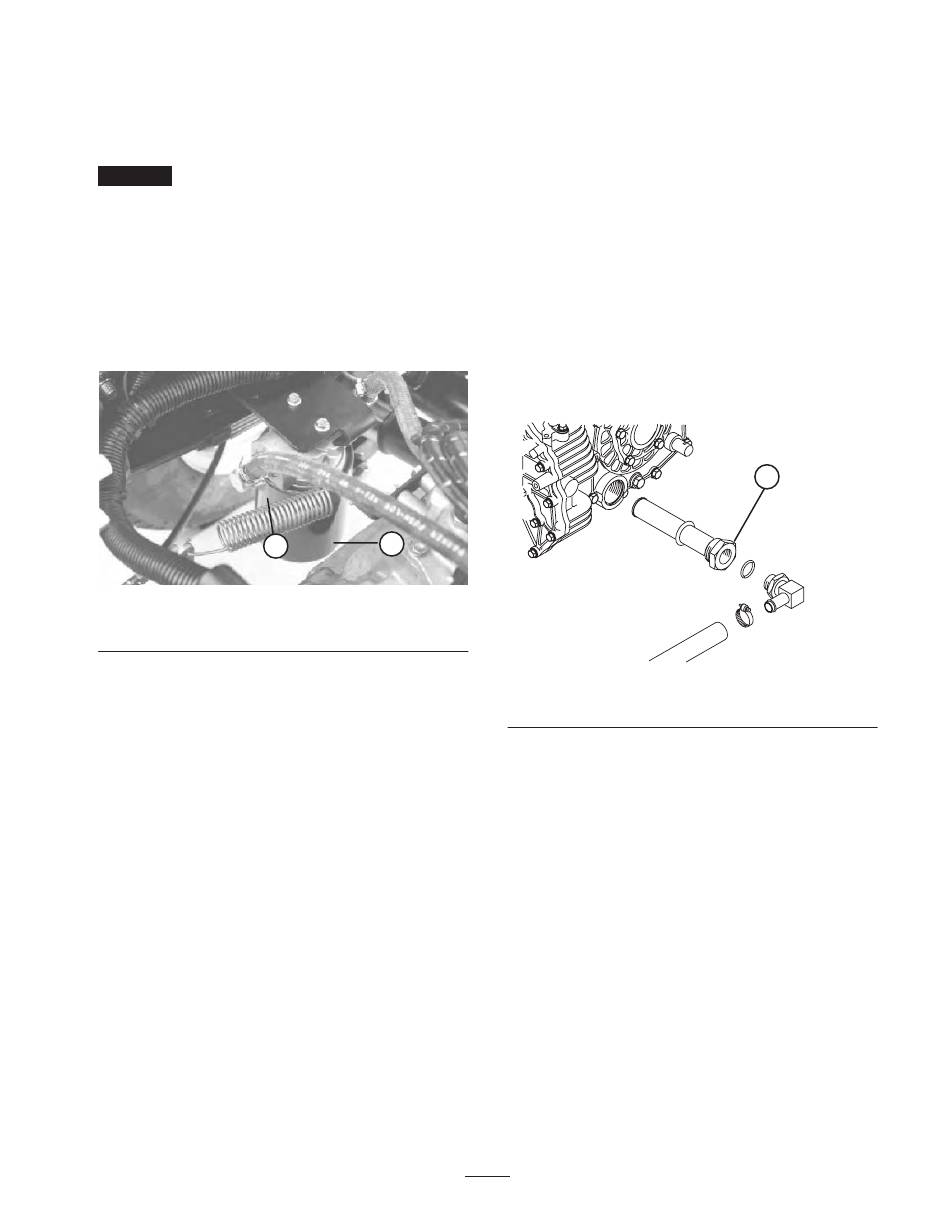

Bild 56
1. Hydraulikölfilter
4. Stellen Sie sicher, dass die Kontaktfläche des Filters
sauber ist. Schrauben Sie den Filter auf, bis die
Dichtung die Befestigungsplatte berührt. Ziehen Sie
dann den Filter um eine halbe Umdrehung fester.
5. Starten Sie den Motor und lassen ihn ca. zwei Minuten
lang laufen, um die Anlage zu entlüften. Stellen Sie den
Motor ab und prüfen Sie den Stand des Hydrauliköls.
Achten Sie auch auf Lecks.
1
2. Dichtung
51
Reinigen des Hydrauliksiebs
Reinigen Sie das Hydrauliksieb alle 800 Stunden.
1. Stellen Sie das Fahrzeug auf eine ebene Fläche, stellen
den Motor ab, stellen Sie die Feststellbremse fest und
ziehen Sie den Zündschlüssel ab.
2. Entfernen Sie die Ablassschraube (Bild 58) aus der
Seite des Behälters und lassen das Öl in eine Wanne
ablaufen.
3. Achten Sie auf die Ausrichtung des Hydraulikschlauchs
und der 90_
Halterung, die am Sieb seitlich am Behälter
befestigt sind. Nehmen Sie den Hydraulikschlauch und
die 90 Grad Halterung ab.
4. Nehmen Sie das Sieb ab und reinigen Sie es. Spülen Sie
es mit einem sauberen Entfettungsmittel. Lassen Sie es
an der Luft trocknen, bevor Sie es einsetzen.
Bild 57
1. Hydrauliksieb
5. Setzen Sie das Sieb wieder ein.
6. Setzen Sie den Hydraulikschlauch und die 90 Grad
Halterung am Sieb in derselben Ausrichtung ein.
7. Setzen Sie die Ablassschraube ein und ziehen Sie sie
fest.
8. Füllen Sie in den Behälter ungefähr 7,1 Liter Dexron IIl
ATF ein. Siehe „Prüfen der Hydraulikflüssigkeit".
1
