3. Befestigen Sie die Rückseite jeder Rücklichthalterung
mit einer 5/16 x 1 Zoll langen Kopfschraube, einer
flachen Scheibe mit einem Innendurchmesser von
0,344 Zoll und einer Sicherungsmutter hinten an den
Rahmenhalterungen, siehe Bild 1.
1

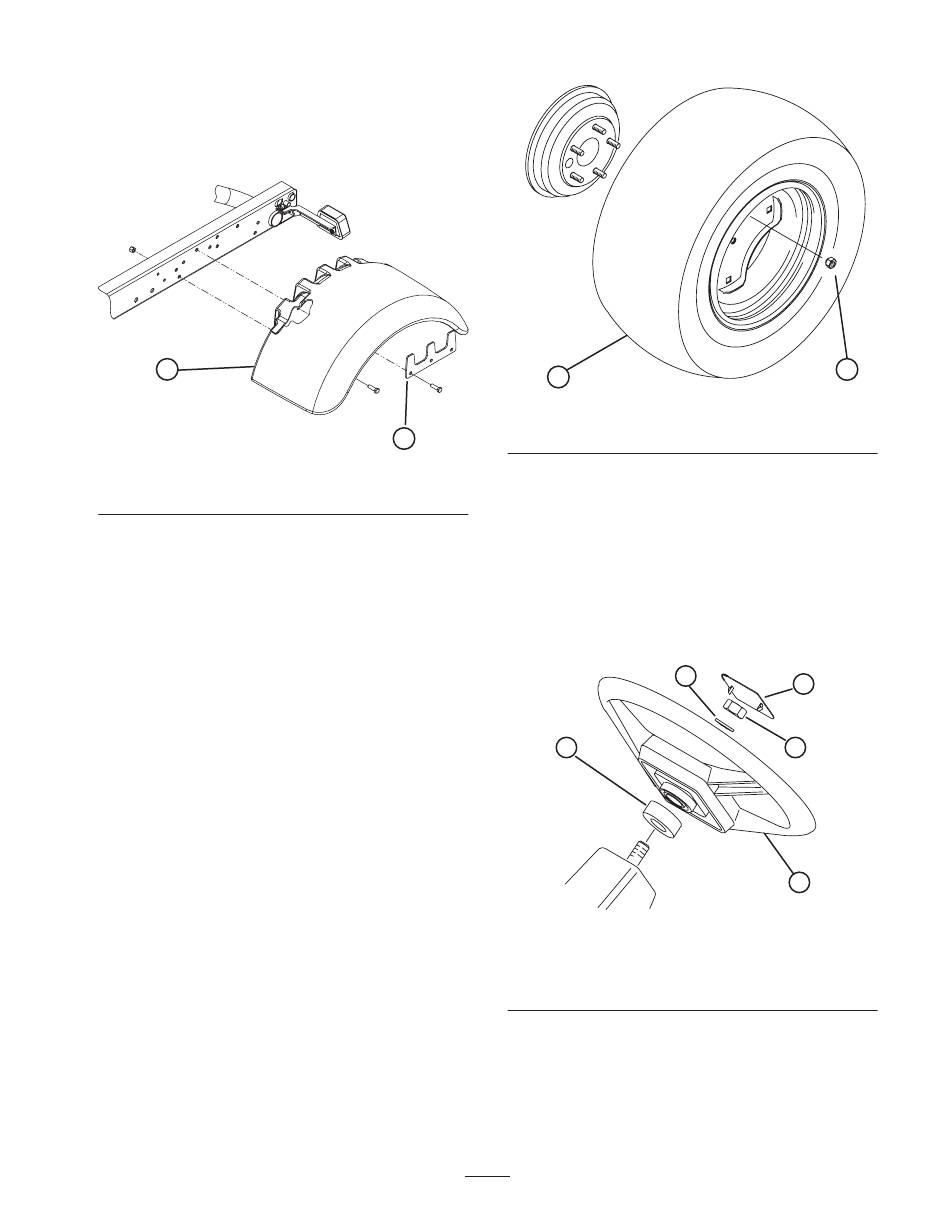

Bild 2
1. Kotflügel
4. Befestigen Sie einen Kotflügel lose mit einer Stützplatte
an jeder Seite des Rahmens, (5) 3/8 x 1–1/4 Zoll langen
Kopfschrauben,und einer Sicherungsmutter, siehe
Bild 2.
Hinweis: Schweißmuttern sind vorhanden, um (4)
Kopfschrauben zu befestigen.
5. Ziehen Sie die Befestigungen an.
Montieren der Räder
1. Nehmen Sie die Muttern ab, mit denen die Räder an den
Radhalterungen befestigt sind. Bewahren Sie die
Muttern auf.
2. Montieren Sie die Räder und setzen Sie die Muttern auf.
Ziehen Sie die Muttern auf 61 bis 88 Nm fest.
2
2. Stützplatte
17
1
Bild 3
1. Rad
Montieren des Lenkrads
1. Nehmen Sie die Sicherungsmutter von der Lenkwelle
ab. Schieben Sie die Schaumabdichtung, das Lenkrad
und die Scheibe auf die Lenkwelle.
2. Befestigen Sie das Lenkrad mit der Klemmmutter an
der Welle und ziehen Sie sie auf 14–20 Nm fest.
3. Setzen Sie den Deckel auf das Lenkrad.
4
5
Bild 4
1. Lenkrad
2. Klemmmutter
3. Deckel
2
2. Radmutter
3
2
1
4. Scheibe
5. Schaumdichtung
