Toro Workman 4200 Bedienungsanleitung Seite 20

Abnehmen der großen
Ladepritsche
1. Lassen Sie den Motor an. Kuppeln Sie den
Hydraulikhubhebel ein und senken Sie die Pritsche ab,
bis die Zylinder lose in den Einschüben sind. Lösen Sie
den Hubhebel und stellen Sie den Motor ab.
2. Nehmen Sie die Klappstecker von den äußeren Enden
der Lastösenbolzen der Zylinderstange (Bild 9) ab.
5
1
6
2

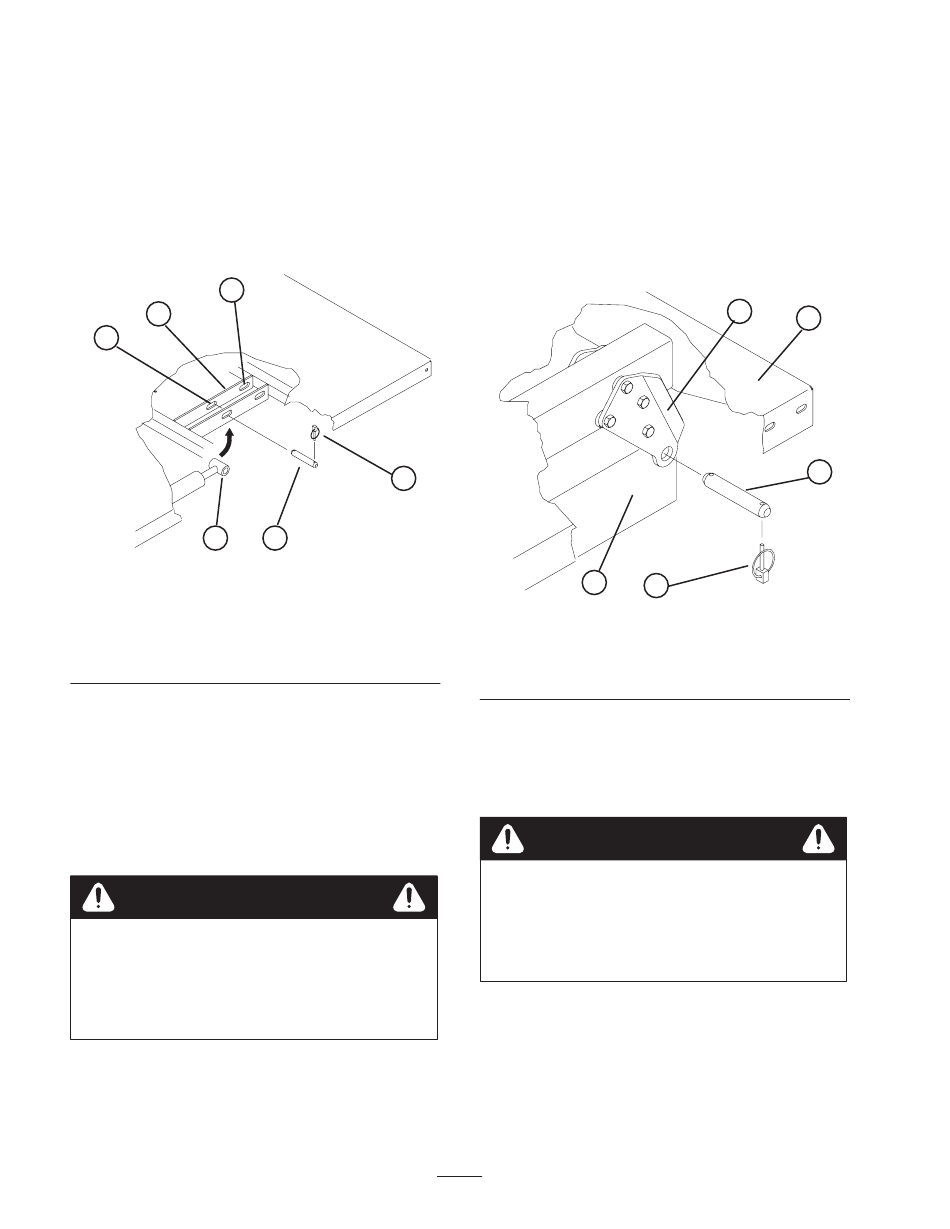

Bild 9
1. Pritschenbefestigungsplat
te
2. Zylinderstangenende
3. Lastösenbolzen
4. Klappstecker
3. Nehmen Sie die Lastösenbolzen ab, mit denen die
Zylinderstangenenden an den
Pritschenbefestigungsplatten befestigt sind. Drücken Sie
die Bolzen hierfür nach innen (Bild 10).
4. Nehmen Sie die Klappstecker und die Lastösenbolzen
ab, mit denen die Schwenkhalterungen an den
Rahmenkanälen befestigt sind (Bild 10).
5. Heben Sie die Pritsche vom Fahrzeug.
Vorsicht
Die große Pritsche wiegt ungefähr 147 kg.
Versuchen Sie aus diesem Grund nie, die Pritsche
allein zu montieren oder abzunehmen. Verwenden
Sie einen Flaschenzug oder bitten Sie zwei oder
drei Personen um Hilfe.
6. Lagern Sie die Zylinder in Lagerclips. Kuppeln Sie den
Hebel der Hydraulikhubsperre am Fahrzeug ein, damit
die Hubzylinder nicht versehentlich ausgefahren werden
können.
4
3
5. Hintere Einschübe (große
Ladepritsche)
6. Vordere Einschübe (2/3
Pritsche)
Setzen Sie die große Pritsche
wieder auf
Hinweis: Wenn Sie beabsichtigen, die Seitenwände der
großen Pritsche zu montieren, sollten Sie die Seitenwände
vor dem Montieren der Pritsche am Fahrzeug anbringen.
Hinweis: Achten Sie darauf, dass die hinteren
Schwenkplatten am Pritschenrahmen bzw. –kanal so
festgeschraubt sind, dass das untere Ende nach hinten
abgewinkelt ist (Bild 10).
2
1. Linke Hinterkante der
Pritsche
2. Fahrzeugrahmenkanal
Hinweis: Stellen Sie sicher, dass die Distanzhalterungen
und die Verschleißblöcke (Bild 11) eingesetzt sind, da die
Kühlerabdeckung sonst ggf. beschädigt wird.
Schlossschraubenköpfe müssen an der Innenseite der
Maschine sein.
Vorsicht
Die große Pritsche wiegt ungefähr 147 kg.
Versuchen Sie aus diesem Grund nie, die Pritsche
allein zu montieren oder abzunehmen. Verwenden
Sie einen Flaschenzug oder bitten Sie zwei oder
drei Personen um Hilfe.
20
3
1
4
5
Bild 10
3. Schwenkplatte
4. Lastösenbolzen
5. Klappstecker
