3. Entfernen Sie den Ölfilter. Ölen Sie die neue Dichtung
am Ölfilter leicht mit frischem Öl ein, bevor Sie den
Filter eindrehen. Schrauben Sie den Filter auf, bis die
Dichtung die Befestigungsplatte berührt. Ziehen Sie sie
dann noch eine 1/2 bis 2/3 Drehung an. NICHT ZU
FEST DREHEN.

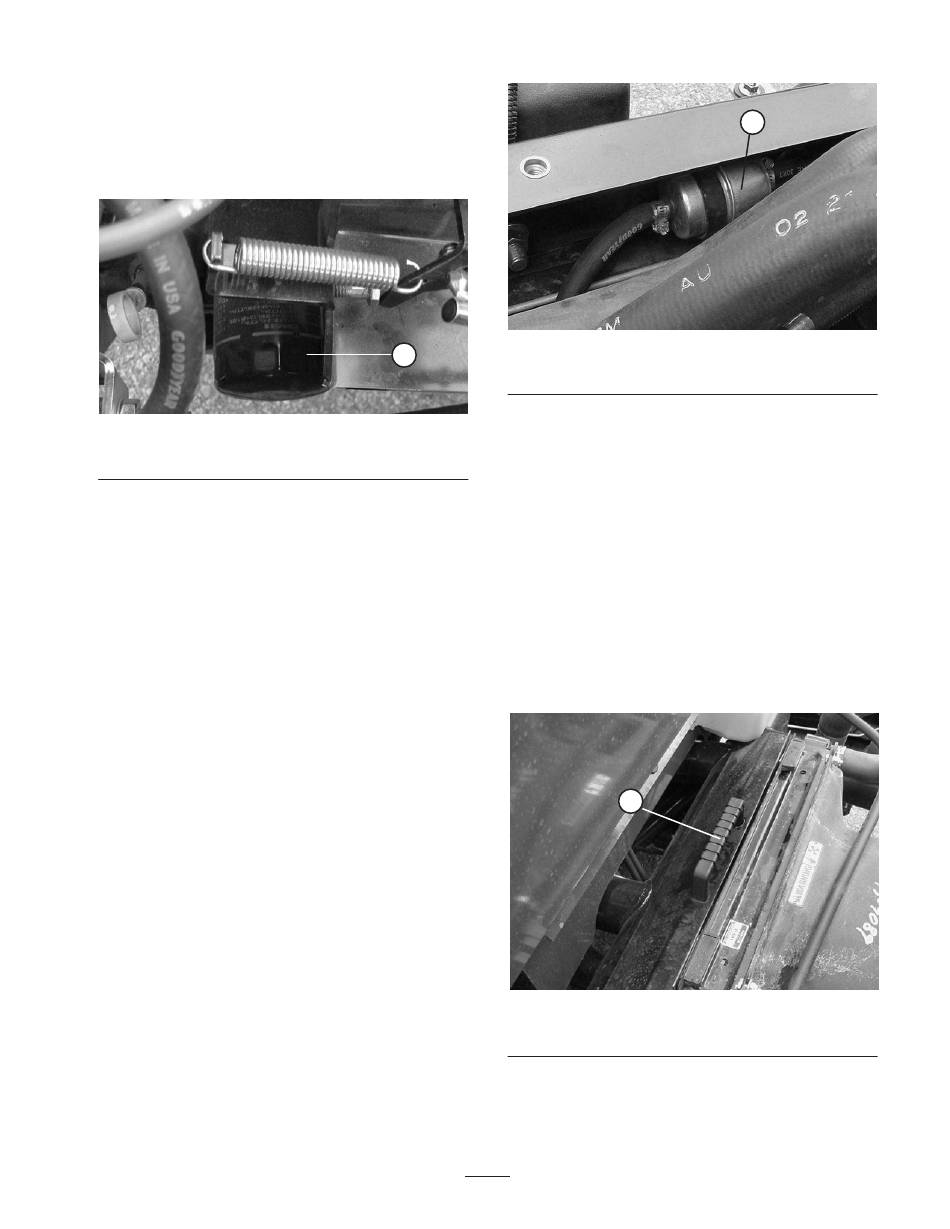

Bild 45
1. Motorölfilter
4. Füllen Sie Öl in das Kurbelgehäuse, siehe „Prüfen des
Motoröls".
Kraftstoffanlage
Kraftstoffleitungen und -anschlüsse
Prüfen Sie die Leitungen und Anschlüsse alle 400 Stunden
oder mindestens einmal jährlich. Prüfen Sie auf Verschleiß,
Defekte und lockere Anschlüsse.
Kraftstofffilter
Wechseln Sie die Filterglocken alle 400 Betriebsstunden
aus.
1. Heben Sie die Ladepritsche (falls vorhanden) an und
setzen Sie die Sicherheitsstütze auf den ausgefahrenen
Hubzylinder, um die Ladepritsche abzustützen.
2. Stellen Sie einen sauberen Behälter unter den
Kraftstofffilter.
3. Lösen Sie die R–Schellen, mit denen die Filter am
Rahmen befestigt sind.
4. Nehmen Sie die Schellen ab, mit denen die
Kraftstofffilter an den Kraftstoffleitungen befestigt sind.
1
1. Kraftstofffilter
5. Montieren Sie die neuen Kraftstofffilter mit den vorher
abgenommenen Schellen an den Kraftstoffleitungen.
Montieren Sie die Filter, sodass die Pfeile zum Vergaser
zeigen.
Entfernen von Fremdkörpern
aus der Motorkühlanlage
Entfernen Sie täglich Fremdkörper aus dem Motorraum und
dem Kühler. Reinigen Sie öfter bei schmutzigen Bedingungen.
1. Stellen Sie den Motor ab. Entfernen Sie alle
Schmutzrückstände aus dem Motorraum.
2. Heben Sie das Kühlergitter vorne am Kühler an und
nehmen Sie es ab.
1. Kühlergitter
3. Reinigen Sie den Kühler und das Gitter gründlich mit
Druckluft.
Hinweis: Blasen Sie Fremdkörper aus dem Kühler heraus.
47
1
Bild 46
1
Bild 47
