Anzeige und Leuchte für die
Kühlmitteltemperatur
Registriert die Kühlmitteltemperatur im Motor.
Funktioniert nur bei eingeschaltetem Zündschloss
(Bild 24). Die Anzeige leuchtet auf, wenn der Motor
überhitzt.
Ladezustandsanzeige
Diese Lampe leuchtet auf, wenn die Batterie entladen ist.
Wenn die Lampe beim Einsatz des Fahrzeugs aufleuchtet,
stoppen Sie das Fahrzeug und stellen Sie den Motor ab.
Prüfen Sie mögliche Ursachen, wie z. B.
Lichtmaschinenriemen (Bild 24).
Wichtig
Wenn der Riemen der Lichtmaschine lose oder
gebrochen ist, fahren Sie erst mit dem Fahrzeug, wenn Sie
die erforderliche Einstellung oder Reparatur ausgeführt
haben. Ansonsten könnte der Motor beschädigt werden.
So prüfen Sie die Funktion der Warnlampen:
• Stellen Sie die Feststellbremse fest.
• Drehen Sie den Zündschlüssel auf die EIN–Stellung.
Starten Sie nicht den Motor. Die Lampe für die
Kühlmitteltemperatur, die Ladezustandslampe und die
Öldrucklampe sollten aufleuchten. Wenn eine Lampe
nicht aufleuchtet, ist eine Birne durchgebrannt, oder das
System weist einen Fehler auf, der repariert werden
muss.
Betriebsstundenzähler
Gibt die Gesamtbetriebsstunden der Maschine an. Der
Betriebsstundenzähler wird aktiviert (Bild 24), wenn das
Zündschloss in die Stellung EIN gedreht wird oder der
Motor läuft.
Zündschloss
Mit dem Zündschloss (Bild 24) lassen Sie den Motor an
und stellen ihn ab. Das Schloss hat drei Stellungen: OFF
(Aus), RUN (Lauf) und START. Drehen Sie den
Zündschlüssel im Uhrzeigersinn auf die START-Stellung,
um den Anlasser zu aktivieren. Lassen Sie den Schlüssel
los, wenn der Motor anspringt. Der Schlüssel geht von
selbst auf die ON-Stellung zurück. Drehen Sie den
Schlüssel entgegen dem Uhrzeigersinn in die
OFF-Stellung, wenn Sie den Motor abstellen möchten.
1. Ladelampe
2. Anzeige und Lampe –
Kühlmittel
3. Betriebsstundenzähler
Sperrschalter für den dritten Gang
Wenn Sie den Schalter in die Langsam-Stellung schieben
(Bild 24) und den Schlüssel abziehen, kann der dritte
Gang nicht im hohen Bereich eingelegt werden. Der Motor
wird abgestellt, wenn der Schalthebel im hohen Bereich in
den dritten Gang gelegt wird. Der Schlüssel wird mit nach
unten zeigenden Auskerbungen eingesteckt. Drücken Sie
den Schlüssel ein, wenn Sie ihn drehen möchten. Der
Schlüssel kann in beiden Stellungen abgezogen werden.
28
1 2
1 1
1 3
4
5

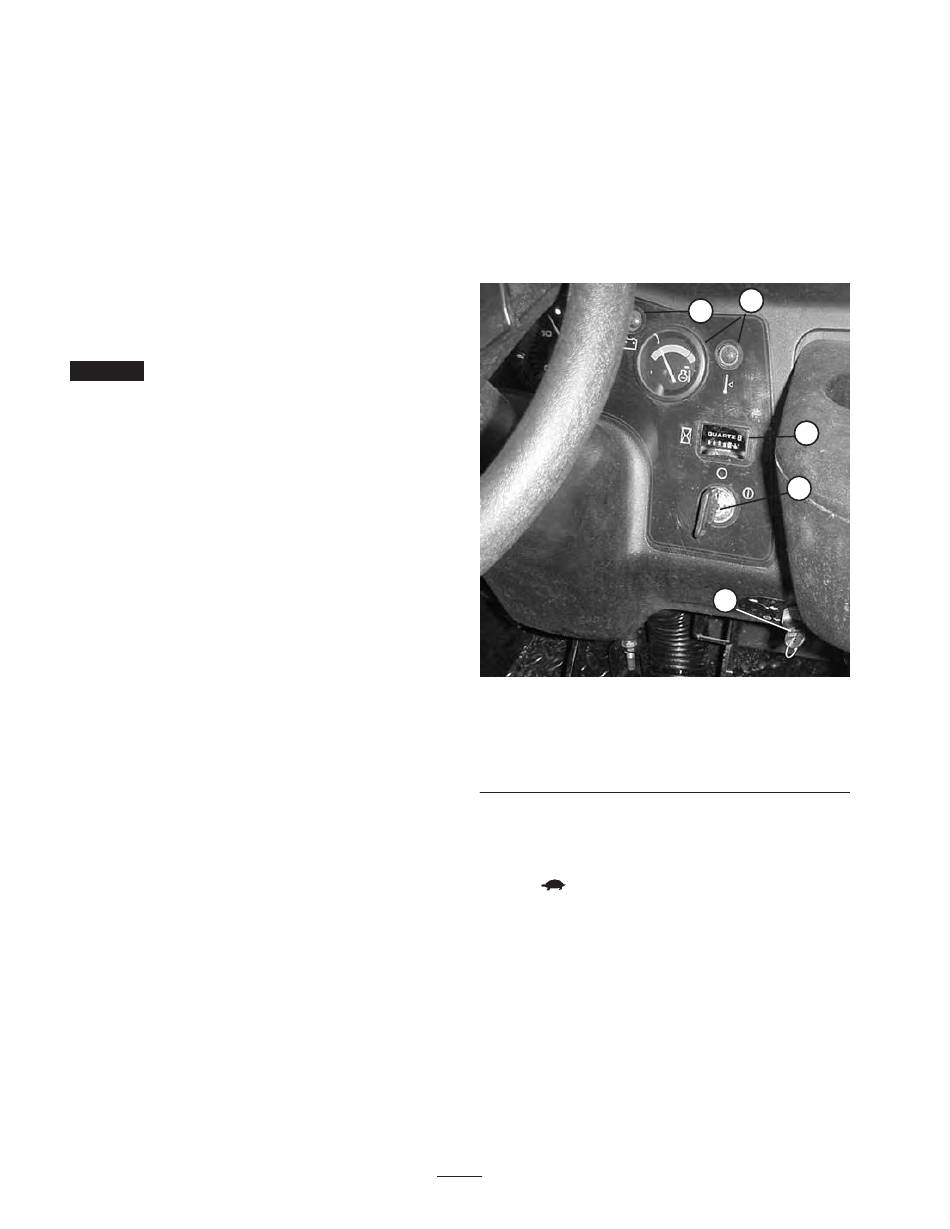

Bild 24
