1. Lösen Sie die Handräder, mit denen die
Batterieabdeckung an der Batterieunterseite befestigt
ist. Schieben Sie die Abdeckung weg.
1
2

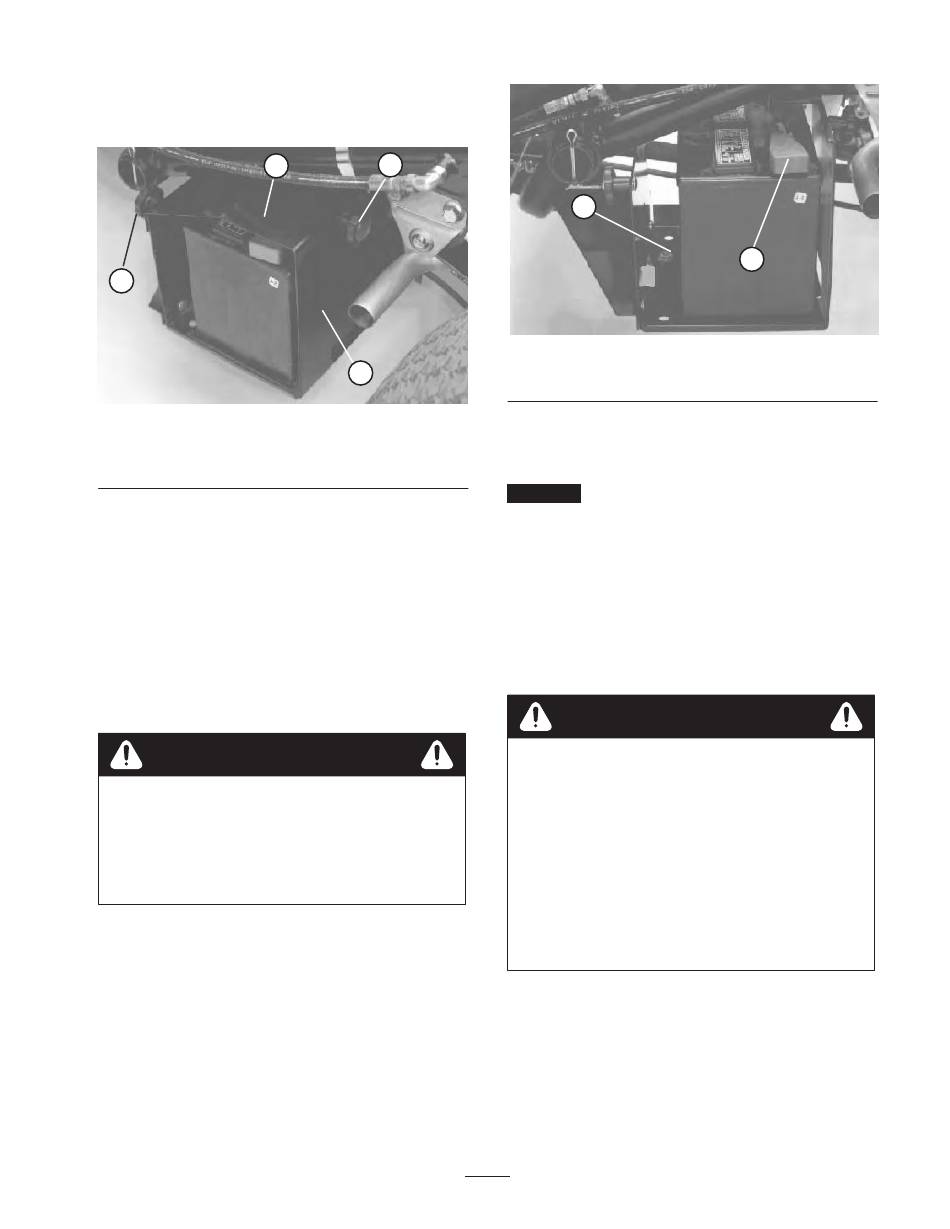

Bild 7
1. Batterieabdeckung
2. Handrad
2. Nehmen Sie die Kopfschraube, die Scheiben und
Sicherungsmutter ab, mit denen die Batteriebefestigung
im Unterteil befestigt ist. Nehmen Sie die Befestigung
ab und schieben Sie die Batterie aus dem Unterteil.
3. Entfernen Sie die Fülldeckel von der Batterie und füllen
Sie jede Zelle langsam mit Säure, bis sie soeben die
Platten bedeckt.
4. Setzen Sie die Fülldeckel wieder auf die Zellen auf und
schließen Sie ein 3- bis 4-A-Batterieladegerät an die
Batteriepole an. Laden Sie die Batterie bei einer Rate
von 3 bis 4 Ampere vier bis acht Stunden lang auf.
Warnung
Beim Laden der Batterie werden Gase erzeugt, die
explodieren können.
Rauchen Sie nie in der Nähe der Batterie und
halten Sie Funken und offenes Feuer von der
Batterie fern.
5. Ziehen Sie nach dem Aufladen der Batterie den
Netzstecker des Ladegeräts ab und klemmen Sie die
Batteriepole ab.
2
3
3. Batterieunterteil
19
2
Bild 8
1. Pluskabel (+)
6. Entfernen Sie die Fülldeckel. Füllen Sie langsam
Batteriesäure bis zum Füllring in alle Zellen nach.
Setzen Sie die Fülldeckel wieder auf.
Wichtig
Überfüllen Sie die Batterie nicht. Sonst
strömt Batteriesäure auf andere Fahrzeugteile aus, was
zu schwerer Korrosion und Beschädigung führt.
7. Schieben Sie die Batterie in das Unterteil, so dass die
Batteriepole hinten zum Fahrzeug zeigen.
8. Klemmen Sie das Pluskabel (rot) am Pluspol (+) der
Batterie und das Minuskabel (schwarz) am Minuspol
(–) der Batterie an, wobei Sie die Kopfschrauben und
Muttern verwenden. Ziehen Sie den Gummischuh über
den Pluspol, um Kurzschlüssen vorzubeugen.
Warnung
Das unsachgemäße Verlegen der Batteriekabel
kann zu Schäden an der Maschine führen, und die
Kabel können Funken erzeugen. Funken können
zum Explodieren der Batteriegase führen, was
Verletzungen zur Folge haben kann.
• Klemmen Sie immer zuerst das (schwarze)
Minuskabel ab, bevor Sie das (rote) Pluskabel
abklemmen.
• Klemmen Sie immer zuerst das (rote) Pluskabel
an, bevor Sie das (schwarze) Minuskabel
anklemmen.
9. Setzen Sie die Batteriebefestigung ein und befestigen
Sie sie am Unterteil mit der Kopfschraube, den
Scheiben und der Sicherungsmutter.
10. Setzen Sie die Batterieabdeckung wieder auf das
Unterteil auf und ziehen Sie die Handräder fest.
1
2. Befestigung
