Instalação, uso e manutenção

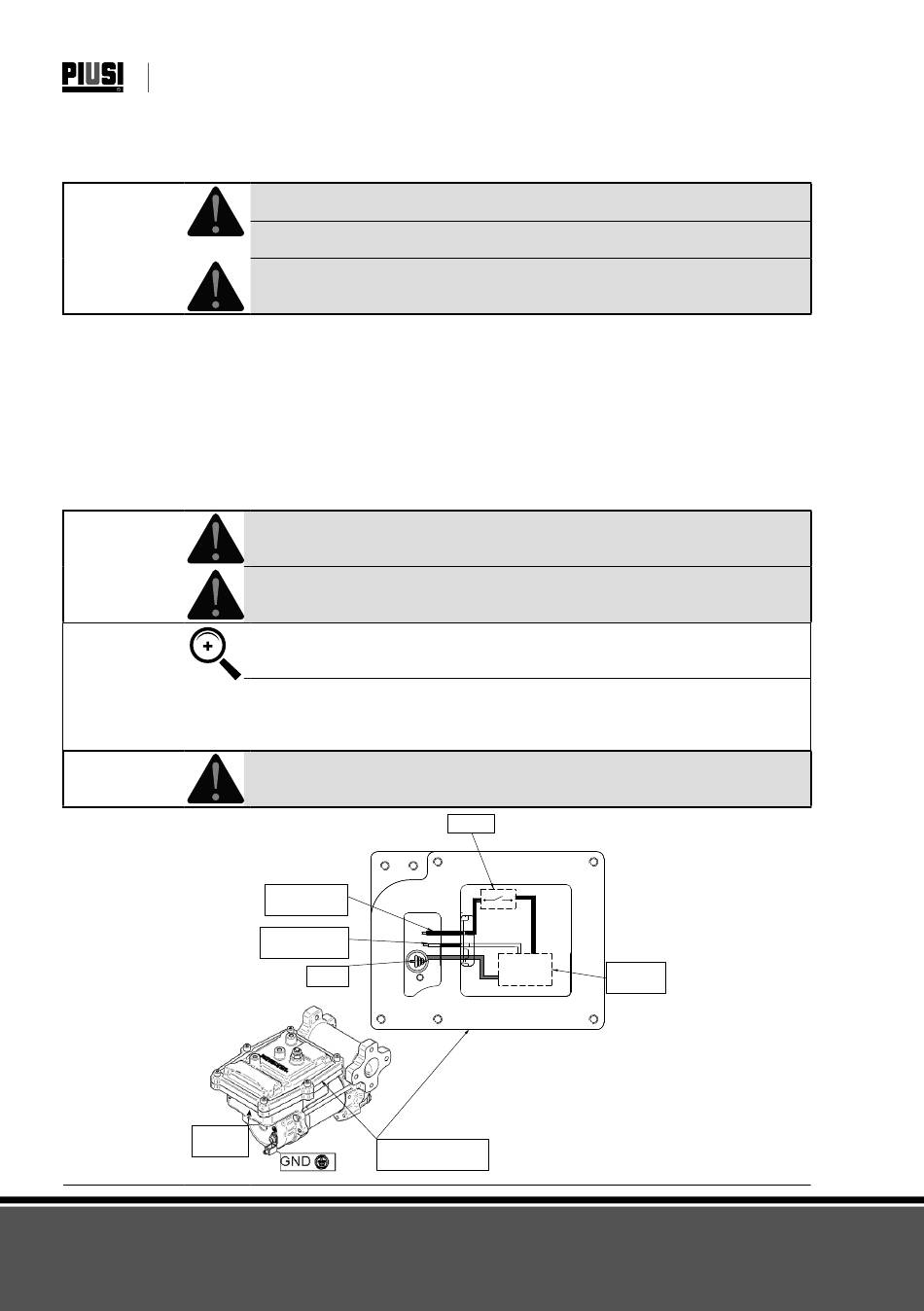

11 LIGAÇÕES E CONEXÕES
11.1 LIGAÇÕES ELÉCTRICAS
ATENÇÃO
ATENÇÃO
- Durante a instalação e as operações de manutenção, assegure-se que as linhas eléctricas de
alimentação não estejam sob tensão.
- Utilizar cabos com características de diâmetros mínimos, tensões nominais e tipo de disposição
apropriados às características indicadas no parágrafo "DADOS ELÉCTRICOS" e ao ambiente
de instalação.
- O compartimento da caixa de terminais de conexão elétrica, esquematizado abai-
xo, contém os terminais a serem conectados
- Asegure-se sempre a tampa da caixa de bornes esteja fechado antes de colocar
sob tensão, e depois de ter-se assegurado que as guarnições estejam em bons es-
tado para assegurar o grau de proteção IP55. Use um torque de aperto de 10 Nm
para os parafusos.
ATENÇÃO
ATENÇÃO
AVISO
ATENÇÃO
1/2" NPT
INLET
88 /156
ANTES DE EFECTUAR CADA UMA DAS OPERAÇÕES, ASSEGURAR-SE DE ES-
TAR FORA DAS ÁREAS POTENCIALMENTE EXPLOSIVAS
É RESPONSABILIDADE DO INSTALADOR REALIZAR A LIGAÇÃO ELÉCTRICA
COM RESPEITO DAS NORMAS APLICÁVEIS.
Obedeça às seguintes indicações (não exaustivas) para assegurar uma correcta
instalação eléctrica:
Todos os motores são equipados com terminal terra.
Assegurar-se da ligação à terra correcta de toda a instalação.
ASSEGURAR-SE DE UTILIZAR UM DISPOSITIVO DE PASSAGEM DO CABO,
COM GRAU DE PROTECÇÃO ADEQUADO (Exd)
EM CASO DE INSTALAÇÃO EM ÁREA NÃO CLASSIFICADA, É SUFICIENTE OB-
SERVAR AS NORMAS MÍNIMAS DE SEGURANÇA JÁ DESCRITAS NO PRESENTE
MANUAL.
- O PROPRIETÁRIO TEM A RESPONSABILIDADE DE CONTROLAR A OBSERVA-
ÇÃO DE TODAS AS NORMAS LOCAIS E NACIONAIS.
- TENHA CERTEZA QUE O CABO DE ALIMENTAÇÃO È PROTEGIDO DE
FONTES DE CALOR E BORDAS AFIADAS.
A FALTA DE OBSERVAÇÃO DAS NORMAS PODE CAUSAR GRAVES DANOS E
ACIDENTES
Black Cable
Phase
Blue Cable
Neutral
GND
TERMINAL BOX
COMPARTMENT
Switch
EMI
Filter
M0218E
