ES (Traducción del idioma original)
11 CONEXIONES y ENLACES
11.1 CONEXIONES ELÉCTRICAS
ATENCIÓN
ATENCIÓN
- Asegúrese, durante la instalación y las operaciones de mantenimiento, de que las
líneas eléctricas de alimentación no estén bajo tensión.
- Utilizar cables caracterizados por secciones mínimas, tensiones nominales y tipo
de colocación adecuados a las características indicadas en el apartado "DATOS
ELÉCTRICOS" y al ambiente de instalación.

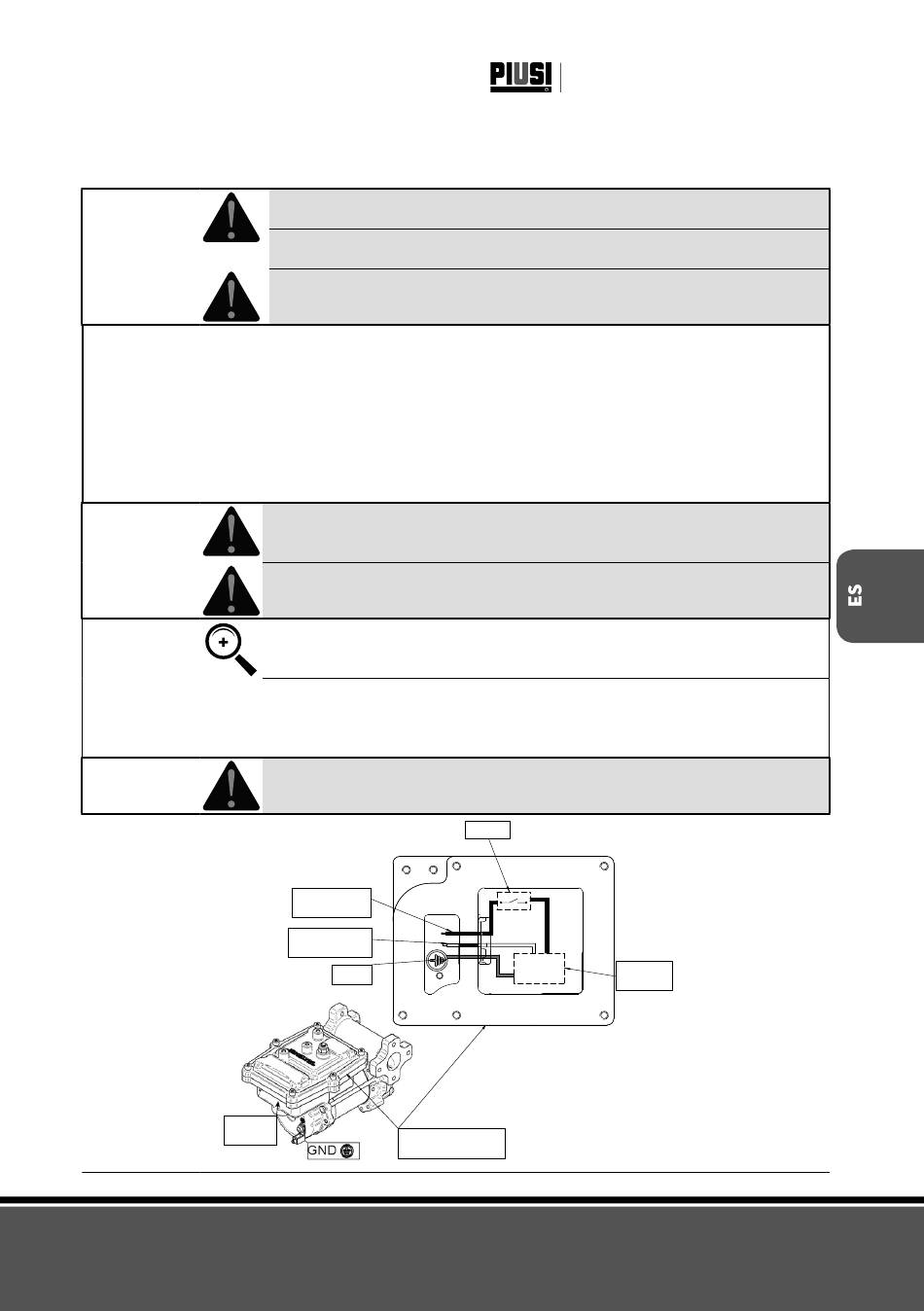

- El compartimento de la caja de terminales de conexión eléctrica, que se muestra a conti-
nuación, contiene los terminales que se conectarán
- Asegurarse siempre de que la tapa de la caja de bornes esté cerrada antes de suministrar alimenta-
ción eléctrica, después de haberse cerciorado de la integridad de las juntas que aseguran el grado de
protección IP55. Utilice un par de apriete de 10 Nm para los tornillos.
ATENCIÓN
ATENCIÓN
AVISO
ATENCIÓN
1/2" NPT
INLET
El presente manual es propiedad de PIUSI S.p.A. Queda prohibida toda reproducción, ya sea total o parcial
ANTES DE REALIZAR CUALQUIER OPERACIÓN, ASEGÚRESE DE QUE
ESTÁ FUERA DE LAS ÁREAS POTENCIALMENTE EXPLOSIVAS
SERÁ RESPONSABILIDAD DEL INSTALADOR EFECTUAR LA CONEXIÓN
ELÉCTRICA DE ACUERDO CON LAS NORMAS APLICABLES.
Respete las siguientes indicaciones (no exhaustivas) para asegurar una
correcta instalación eléctrica:
Todos los motores están provistos de terminal de tierra.
Asegúrese de que la puesta a tierra de la instalación se ha realizado cor-
rectamente
ASEGÚRESE DE QUE ESTÁ UTILIZANDO UN DISPOSITIVO DE PASO DE
CABLES CON GRADO DE PROTECCIÓN ADECUADO (Exd)
SI HUBIERA QUE REALIZAR LA INSTALACIÓN EN UN ÁREA SIN CLASI-
FICAR, ES SUFICIENTE OBSERVAR LAS NORMAS MÍNIMAS DE SEGURI-
DAD QUE SE INDICAN EN EL PRESENTE MANUAL.
- EL PROPIETARIO DEBE CONTROLAR QUE SE CUMPLAN TODAS LAS NORMAS
LOCALES Y NACIONALES.
- AVERIGUAR SI EL CABLE CONECTADO A LA RED ELECTRICA ESTA
PROTEGIDO CONTRA FUENTES DE CALOR Y ARISTAS VIVAS
EL INCUMPLIMIENTO DE LAS NORMAS PUEDE CAUSAR DAÑOS GRA-
VES Y ACCIDENTES.
Black Cable
Phase
Blue Cable
Neutral
GND
TERMINAL BOX
COMPARTMENT
EX50 230V 50/60Hz
Switch
EMI
Filter
