Установка, эксплуатация и техобслуживание
11 СОЕДИНЕНИЯ
ЭЛЕКТРОСОЕДИНЕНИЯ
11.1
ПРЕДОСТЕРЕ-
ЖЕНИЕ
ПРЕДОСТЕРЕ-
ЖЕНИЕ
- Во время монтажа и технического обслуживания убедитесь, что подача электроэнергии на данные электриче-
ские линии отключена.
- Используйте кабели с минимальным количеством секций, расчетные напряжения и тип монтажа, которых со-
ответствуют техническим характеристикам, указанным в пункте "ДАННЫЕ ПО ЭЛЕКТРООБОРУДОВАНИЮ" и окру-
жающей среде.

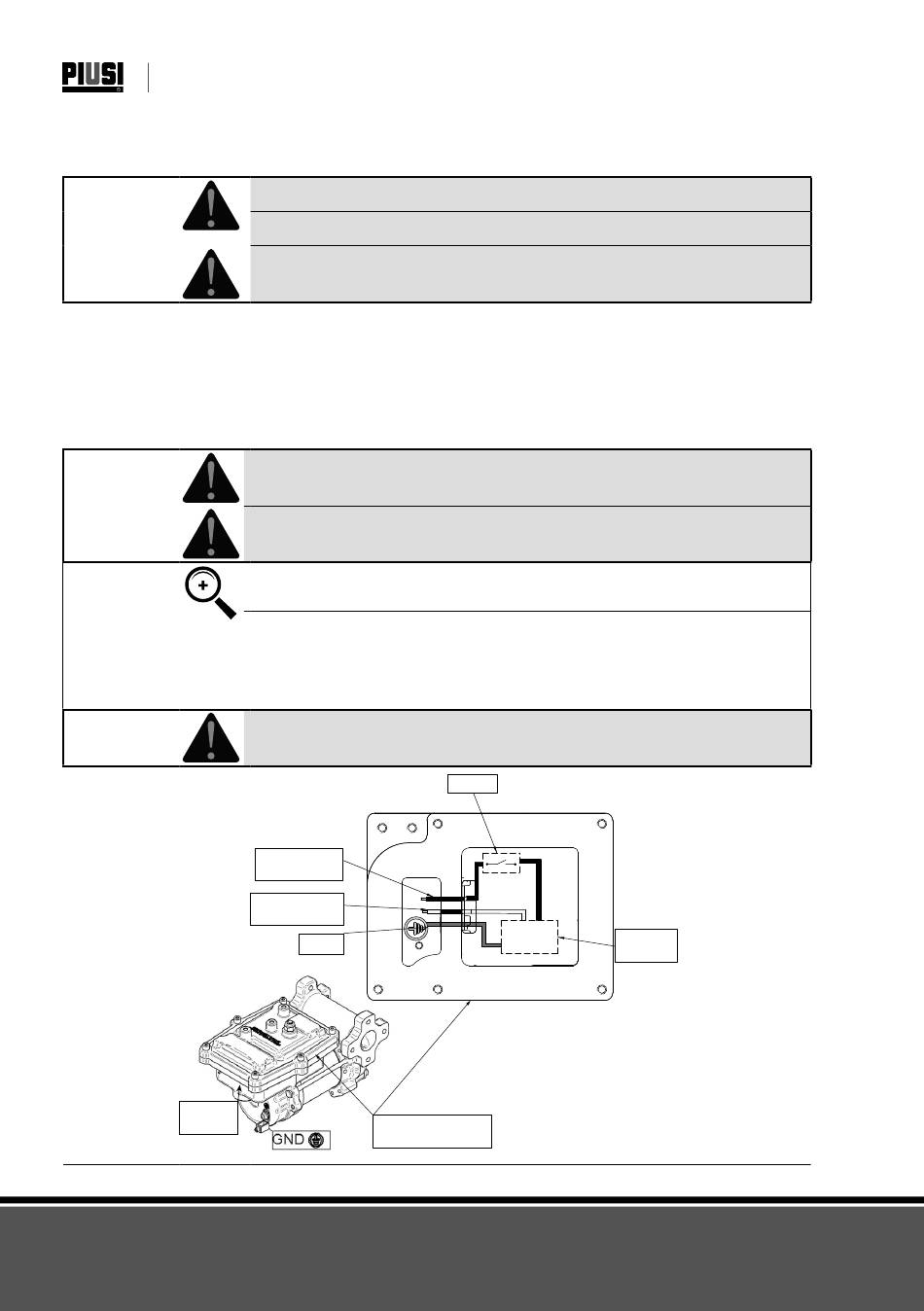

- Отсек клеммной коробки для электрических соединений, схематически изображенный ниже,
содержит клеммы, к которым необходимо подключиться.
- Обязательно всегда закрывайте крышку распределительной коробки перед включением пода-
чи электроэнергии после проверки целостности уплотнительных прокладок, обеспечивающей
уровень защиты по стандарту IP55. Для этих шурупов используйте зажимное устройство на 10 нм
ПРЕДОСТЕРЕ-
ЖЕНИЕ
ПРЕДОСТЕРЕ-
ЖЕНИЕ
ЗАМЕЧАНИЕ
ПРЕДОСТЕРЕ-
ЖЕНИЕ
1/2" NPT
INLET
118 /156
ПЕРЕД НАЧАЛОМ ЛЮБОЙ ЭКСЛПЛУАТАЦИИ УБЕДИТЕСЬ, ЧТО НАХОДИТЕСЬ ЗА
ПРЕДЕЛАМИ ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНЫХ ЗОН
ОБЯЗАННОСТЬЮ МОНТАЖНИКА ЯВЛЯЕТСЯ ВЫПОЛНЕНИЕ ЭЛЕКТРИЧЕСКИХ
СОЕДИНЕНИЙ В СООТВЕТСТВИИ С НАДЛЕЖАЩИМИ СТАНДАРТАМИ.
Соответствие требованиям следующих инструкций (не исчерпывающий спи-
сок) для обеспечения надлежащего электросоединения:
Все двигатели оборудованы зажимами заземления.
Обязательно заземлите установку надлежащим образом.
ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ КАБЕЛЬНУЮ МУФТУ ДОСТАТОЧНОЙ КАТЕГОРИИ
ЗАЩИТЫ (Exd)
ЕСЛИ ОБОРУДОВАНИЕ УСТАНАВЛИВАЕТСЯ В НЕКЛАССИФИЦИРОВАННЫХ ЗО-
НАХ, ТО ДОСТАТОЧНО ПРИДЕРЖИВАТЬСЯ МИНИМАЛЬНЫХ СТАНДАРТОВ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ, УЖЕ ОПИСАННЫХ В ЭТОМ РУКОВОДСТВЕ.
- ВЛАДЕЛЕЦ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПРОВЕРКУ СООТВЕТСТВИЯ ВСЕМ
МЕСТНЫМ И НАЦИОНАЛЬНЫМ ПРАВИЛАМ.
- УБЕДИТЕСЬ, ЧТО КАБЕЛЬНЫЕ СОЕДИНЕНИЯ АККУМУЛЯТОРА ЗАЩИЩЕНЫ ОТ
ИСТОЧНИКОВ ТЕПЛА И ОСТРЫХ ПРЕДМЕТОВ. УСТАНОВИТЬ ПРЕДОХРАНИТЕЛЬ
РЯДОМ С АККУМУЛЯТОРОМ.
НЕСОБЛЮДЕНИЕ УПОМЯНУТЫХ ВЫШЕ ПРАВИЛ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗ-
НЫМ НЕСЧАСТНЫМ СЛУЧАЯМ
Black Cable
Phase
Blue Cable
Neutral
GND
TERMINAL BOX
COMPARTMENT
Switch
EMI
Filter
M0218e
