Installation, Bedienung und Wartung
11 VERBINDUNGEN und ANSCHLÜSSE
11.1 ELEKTRISCHE ANSCHLÜSSE
ACHTUNG
ACHTUNG
- Beim Einbau und während der Wartungsarbeiten vergewissern Sie sich, dass die Stromversor-
gungsleitungen nicht unter Spannung stehen.
- Verwenden Sie Kabel mit Mindestquerschnitten und Nennspannungen und achten Sie darauf,
daß auch die Art der Verlegung den im Abschnitt "ELEKTRISCHE DATEN" angegebenen Merk-
malen und der Installationsumgebung entspricht.
- Schließen Sie stets den Deckel des Klemmbretts, bevor Sie die Stromversorgung wieder einschalten,

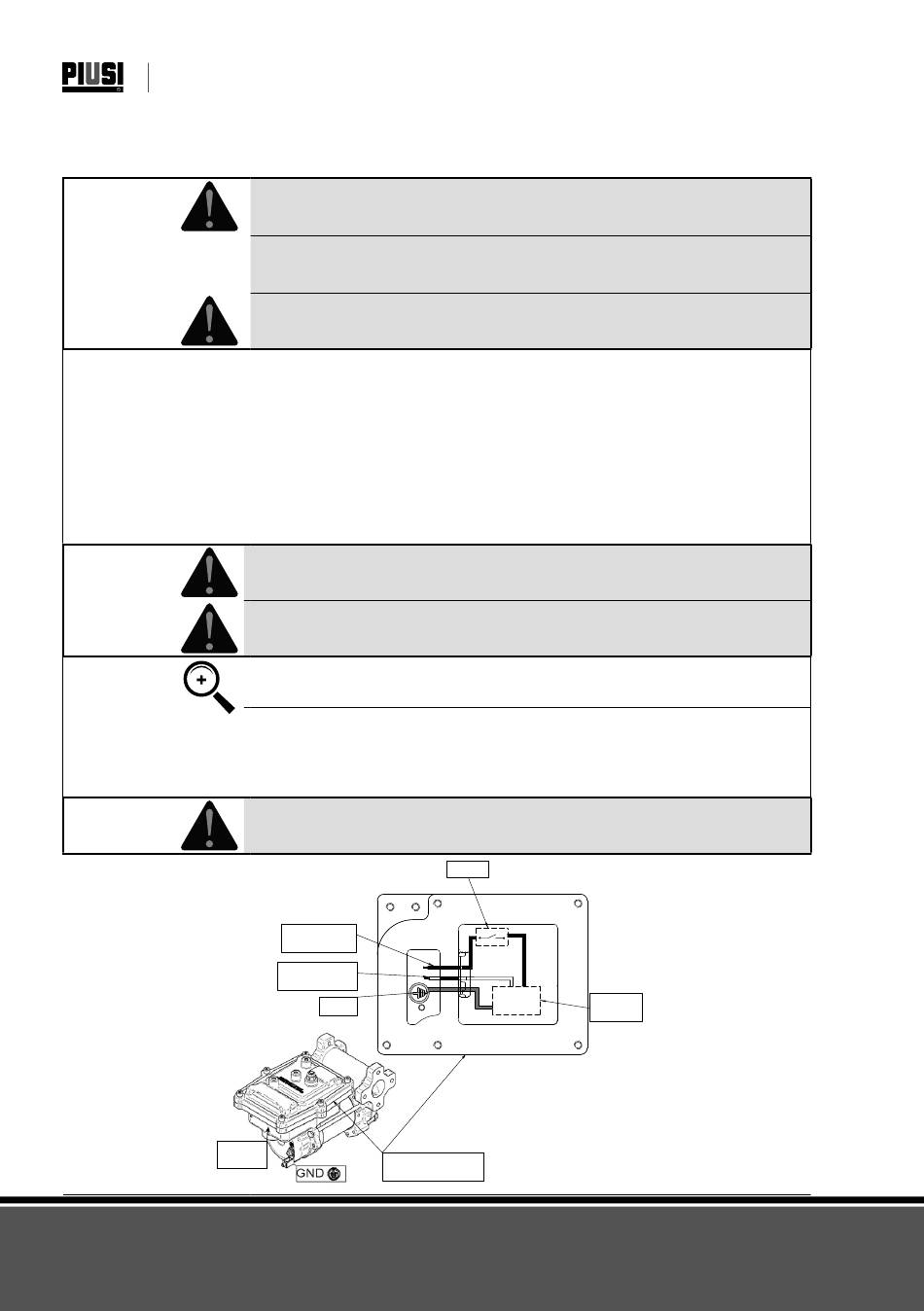

- Das unten schematische Anschlusskastenfach für den elektrischen Anschluss enthält die Klem-
men, an die angeschlossen werden solli
- Schließen Sie stets den Deckel des Klemmbretts, bevor Sie die Stromversorgung wieder einschal-
ten, nachdem Sie die Unversehrtheit der Dichtungen überprüft haben, die die Schutzklasse IP55
gewährleisten. Verwenden Sie für die Schrauben ein Anzugsmoment von 10 Nm
ACHTUNG
ACHTUNG
HINWEIS
ACHTUNG
1/2" NPT
INLET
58 /156
SICH VOR DER AUSFÜHRUNG IRGENDWELCHER VORGÄNGE VER-
GEWISSERN, DASS MAN SICH AUSSERHALB POTENTIELL EXPLOSIVER
BEREICHE BEFINDET.
DER INSTALLATEUR, DER DIE ELEKTRISCHEN ANSCHLÜSSE AUSFÜHRT,
IST FÜR DIE EINHALTUNG DER ANWENDBAREN RICHTLINIEN UND VOR-
SCHRIFTEN VERANTWORTLICH.
Beachten Sie folgende, nicht erschöpfende Angaben für eine ordnung-
sgemäße elektrische Installation:
Alle Motoren sind mit Erdungsklemme ausgestattet.
Sich vergewissern, dass die ganze Anlage korrekt geerdet ist.
SICHERSTELLEN, DASS EINE KABELDURCHFÜHRUNG ANGEMESSENER
SCHUTZKLASSE (Exd) VERWENDET WIRD.
IM FALLE DER INSTALLATION IN EINEM NICHT KLASSIFIZIERTEN BEREICH
GENÜGT ES, DIE BEREITS IM VORLIEGENDEN HANDBUCH ANGEFÜHRT-
EN MINIMALEN SICHERHEITSVORSCHRIFTEN ZU BEACHTEN.
- ES UNTERLIEGT DER VERANTWORTLICHKEIT DES EIGENTÜMERS, DIE
EINHALTUNG ALLER ÖRTLICHEN UND NATIONALEN VORSCHRIFTEN ZU
ÜBERPRÜFEN.
- VERSICHERN SIE SICH, DASS DAS LEITUNGSNETZKABEL GEGEN
WÄRMEQUELLEN UND KANTEN GESCHÜTZT IST
DIE MANGELENDE EINHALTUNG DER VORSCHRIFTEN KANN SCHWERE
SCHÄDEN UND UNFÄLLE VERURSACHEN.
Black Cable
Phase
Blue Cable
Neutral
GND
TERMINAL BOX
COMPARTMENT
Switch
EMI
Filter
M0218E
