GRAPHITE 58GE138 Benutzerhandbuch Seite 63

• Las baterías de iones de litio pueden tener fugas, incendiarse o
explotar si se calientan a altas temperaturas o se cortocircuitan. No las
guarde en el coche durante los días calurosos y soleados. No abra la
batería. Las baterías de iones de litio contienen dispositivos
electrónicos de seguridad que, si se dañan, pueden hacer que la
batería se incendie o explote.
PROPÓSITO
La cortadora de azulejos está destinada al corte en húmedo de azulejos
de cerámica o materiales similares adecuados al tamaño de la propia
sierra. No está permitido utilizar la cortadora para cortar madera o metal.
Con la cortadora sólo deben utilizarse discos de corte previstos para este
tipo de máquina. No deben utilizarse discos segmentados para cortar.
La sierra tronzadora ha sido diseñada para todos los trabajos en el ámbito
de la actividad de aficionados independientes (DIY). La sierra se acciona
mediante un motor de escobillas de CC, alimentado por batería.
No utilices el aparato de forma indebida.

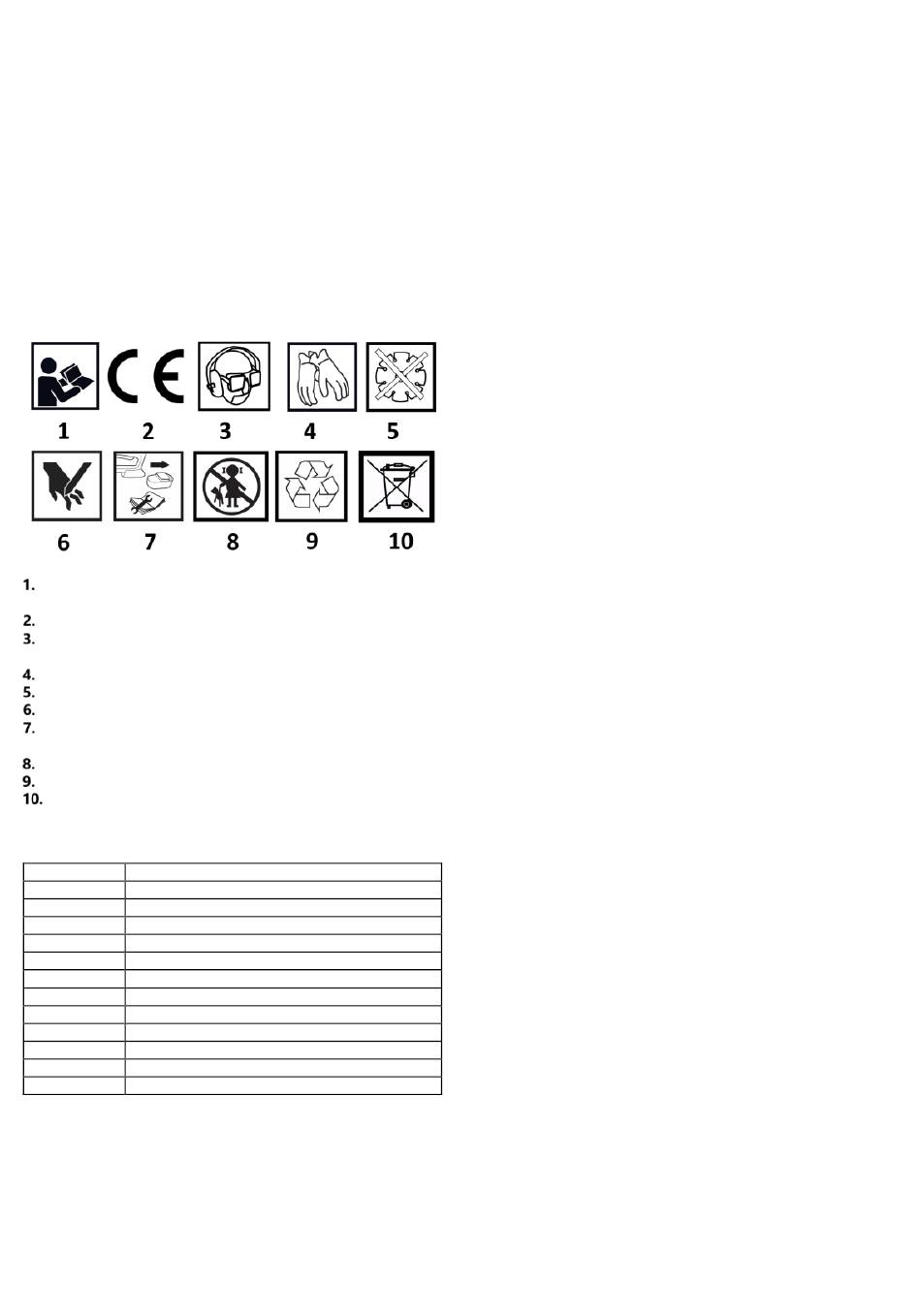

PICTOGRAMAS Y ADVERTENCIAS
Lea el manual de instrucciones y observe las advertencias y
condiciones de seguridad que contiene.
El producto cumple la normativa de la Unión Europea
Utilizar equipo de protección individual: protección ocular, auditiva
y respiratoria.
Llevar guantes de protección
Los discos segmentados no deben utilizarse con la máquina
Riesgo de lesiones en las manos
Retire la batería de la unidad antes de la reparación y el
mantenimiento
Mantener alejado de los niños
Reciclable
No tirar a la basura doméstica.
DESCRIPCIÓN DE LOS ELEMENTOS GRÁFICOS
La numeración siguiente se refiere a los componentes del aparato
que se muestran en las páginas gráficas de este manual.
Designación
Pomo de bloqueo de la guía angular
1
Guía paralela
2
Guía de ángulos
3
Guía de borde de 45
4
Abrazaderas de bloqueo de guía paralela
5
6 Interruptor de encendido/apagado
Regla guía
7
8 Protector de disco de diamante
Regla guía
9
Bloqueo de guía de cantos 45
10
11 Escudo
Tapón del depósito de agua
12
* Puede haber diferencias entre el gráfico y el producto real
FUNCIONAMIENTO DEL DISPOSITIVO
Instalación de la batería
Antes de poner en marcha la máquina, debe instalarse el disco de corte
(véase más abajo). Para arrancar la motosierra, inserte la batería cargada
en la toma fig. G1. Después de instalar la batería, protéjala fig. G3 contra
las salpicaduras con la tapa fig. G2. Durante el funcionamiento, la tapa
debe estar bajada como en la fig. G4. Asegúrese de utilizar sólo las
baterías recomendadas por el fabricante.
MONTAJE
Descripción
Antes de utilizar la cortadora de baldosas, instale todos los
componentes necesarios de la máquina: disco de diamante,
protector del disco y guía paralela.
Montaje del disco de diamante
• Retire el tope angular de 45° Fig. C1.
• Afloje el tornillo y retire la arandela de la protección de la cuchilla
fig. C2.
• Levante la protección de la cuchilla de la muesca Fig. C3.
• Retire la tuerca de la cuchilla y la brida exterior del husillo
• Coloque el disco de diamante en el husillo de forma que quede
centrado en la brida interior. A continuación, coloque la brida
exterior en el husillo fig. C3
• Nota: Asegúrese de que el sentido de giro de la cuchilla está
en línea con la flecha marcada en la carcasa de la sierra. Fig.
C5
• Vuelva a colocar la tuerca de la cuchilla. La unidad se suministra
con 2 llaves, bloquee la rotación del eje con una llave y apriete la
tuerca de la cuchilla con la otra llave fig. C6.
Montaje del escudo
• Afloje el tornillo y retire la arandela del soporte del protector de la
cuchilla fig. D1.
• Coloque el soporte del protector de la cuchilla en el depósito de
agua. La "L" del soporte debe apuntar hacia el centro de la mesa fig
D2.
• Deslice el soporte protector del disco en la ranura situada detrás del
disco de diamante, en la parte posterior de la mesa Fig. D3.
• Sujetando el soporte del protector de la cuchilla hacia arriba y en su
sitio, fíjelo al tablero de la mesa utilizando el tornillo y la arandela
fig. D4.
• Vuelva a colocar la tapa de las cuchillas en su posición original fig.
D5.
• Fije la protección de la cuchilla con la arandela y el tornillo fig. D6.
• Vuelva a colocar la guía de borde de 45° fig. D7
• Retire el pomo, el tornillo y la arandela de la protección de la cuchilla
fig. D8.
• Coloque la protección de la cuchilla en el soporte de la protección
de la cuchilla fig. D9. Fíjelo con el tornillo, la arandela y el pomo fig.
D8. Apriete el pomo lo suficiente para que el protector del disco
descanse sobre la mesa pero se eleve cuando la pieza de trabajo
se presione contra el disco de diamante.
CONFIGURACIÓN Y AJUSTE DE LA SIERRA
ADVERTENCIA ASEGÚRESE DE QUE LA HERRAMIENTA ESTÉ
DESCONECTADA DE LA RED ELÉCTRICA ANTES DE REALIZAR
LAS SIGUIENTES OPERACIONES. POR RAZONES DE SEGURIDAD,
YA QUE EL PRODUCTO
FUNCIONAMIENTO.
Ajuste de la guía paralela
• Suelte las abrazaderas de bloqueo de la guía paralela y deslícela
sobre la mesa de trabajo. Asegúrese de que queda paralela al disco
de corte. Utilice la regla de guía fig. A7/fig. A9 para obtener la
anchura de corte deseada fig. E1.
• Fije la guía paralela en su sitio utilizando las abrazaderas de
bloqueo de la guía paralela fig. E2.
Ajuste de la guía diagonal
• Una vez fijada la guía paralela, se puede enganchar a ella la guía
biselada. La guía biselada puede moverse fácilmente hacia delante
y hacia atrás sobre la guía paralela fig. E3.
• Afloje el pomo de bloqueo de la guía de biselado fig. A1 y ajuste la
escala de bisel al ángulo de corte deseado que se muestra en el
indicador de corte en bisel. Vuelva a colocar el pomo de bloqueo de
la guía de biselado fig. A1.
Ajuste de la guía de cantos 45
• Levante la guía de bordes de 45° fig A4, haga palanca hacia arriba
en el soporte y coloque las lengüetas en los orificios
correspondientes del tablero fig E5. Asegúrese de que la guía esté
correctamente fijada antes de cortar.
Depósito de agua
• Retire la guía de borde de 45° fig. A4 y llene el depósito con
suficiente agua limpia para que el borde inferior del disco de
diamante quede sumergido en ella, pero no más de 1/4 del disco
fig. E6.
• Cuando haya terminado de cortar, retire el tapón Fig. A12 del
interior del depósito para vaciar el agua.
NOTA: El tapón es
63
UTILIZA AGUA DURANTE
también una protección
SU
contra el
