GRAPHITE 58GE138 Benutzerhandbuch Seite 46

nimiväärtuste tabelis määratud vahemikku. Vale laadimine või
laadimine väljaspool ettenähtud vahemikku võib akut kahjustada ja
suurendada tulekahjuohtu.
AKU REMONT:
• Kahjustatud patareisid ei tohi parandada. Aku parandamine on lubatud
ainult tootja või volitatud hoolduskeskuse poolt.
• Kasutatud aku tuleb
kõrvaldamiskeskusesse.
OHUTUSJUHISED LAADIJA JAOKS
• Laadija ei tohi puutuda kokku niiskuse või veega. Vee sattumine laadija
sisse suurendab elektrilöögi ohtu. Laadijat tohib kasutada ainult
siseruumides kuivades ruumides.
• Enne hooldust või puhastamist ühendage laadija vooluvõrgust lahti.
• Ärge kasutage laadijat süttimisohtlikul pinnal (nt paber, tekstiil) või
süttimisohtlike ainete läheduses. Laadija temperatuuri tõusu tõttu
laadimisprotsessi ajal on tulekahju oht.
• Kontrollige iga kord enne kasutamist laadija, kaabli ja pistiku
seisukorda. Kui leiate kahjustusi - ärge kasutage laadijat. Ärge püüdke
laadija lahti võtta. Viige kõik remonditööd volitatud hooldustöökotta.
Laadija ebaõige paigaldamine võib põhjustada elektrilöögi või tulekahju
ohtu.
• Lapsed ja füüsiliselt, emotsionaalselt või vaimselt puudega isikud,
samuti muud isikud, kelle kogemused või teadmised ei ole piisavad, et
kasutada laadijat kõiki ohutusabinõusid järgides, ei tohiks kasutada
laadijat ilma vastutava isiku järelevalveta. Vastasel juhul on oht, et
seadme valesti käsitsemine võib põhjustada vigastusi.
• Kui laadijat ei kasutata, tuleb see vooluvõrgust lahti ühendada.
• Tuleb järgida kõiki laadimisjuhiseid ning akut ei tohi laadida
temperatuuril, mis jääb väljapoole kasutusjuhendis esitatud nimitabelis
määratud vahemikku. Vale laadimine või laadimine väljaspool
ettenähtud vahemikku võib
tulekahjuohtu.
LAADIMISE PARANDAMINE
• Ärge parandage defektset laadijat ise. Laadija parandamine on lubatud
ainult tootja või volitatud teeninduskeskuse poolt.
• Kasutatud
laadija tuleb
kõrvaldamiskeskusesse.
TÄHELEPANU: Seade on mõeldud kasutamiseks siseruumides.
• Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate
kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste
jääkoht.
• Li-ioonakud võivad lekkida, süttida või plahvatada, kui neid
kuumutatakse kõrgel temperatuuril või kui neid lühistatakse. Ärge
hoidke neid kuumadel ja päikesepaistelistelistel päevadel autos. Ärge
avage akupakki. Li-ioonakud sisaldavad elektroonilisi ohutusseadmeid,
mis võivad kahjustuse korral põhjustada aku süttimist või plahvatamist.
PURPOSE
Plaadilõikepink on mõeldud keraamiliste plaatide või sarnaste materjalide
märglõikamiseks, mis sobivad sae enda suurusele. Lõikurit ei ole lubatud
kasutada puidu või metalli lõikamiseks. Lõikesahaga tohib kasutada ainult
seda tüüpi masinale mõeldud lõikekettaid. Lõikamiseks ei tohi kasutada
segmendikettaid. Lõigussaag on mõeldud kõikideks töödeks, mis
kuuluvad iseseisva amatööritegevuse (DIY) alla. Sae jõuallikaks on
akutoitega alalisvooluharja mootor.
Ärge kasutage seadet vääralt.

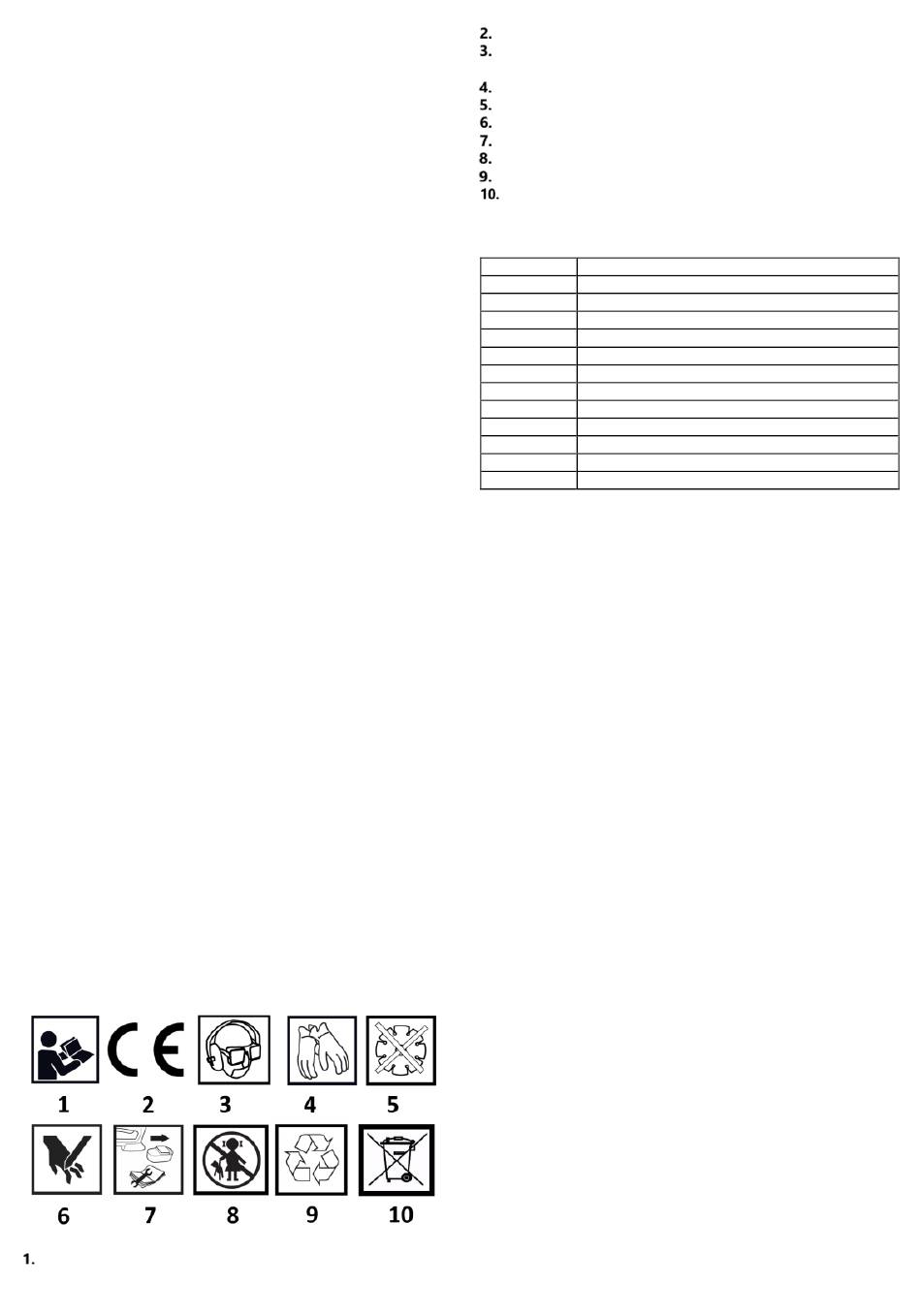

PIKTOGRAMMID JA HOIATUSED
Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja
ohutustingimusi!
viia seda tüüpi ohtlike
akut kahjustada ja suurendada
viia seda tüüpi
Toode vastab Euroopa Liidu eeskirjadele.
Kasutage isikukaitsevahendeid: silma-, kuulmis- ja hingamisteede
kaitse.
Kandke kaitsekindaid
Segmenteeritud kettaid ei tohi masinaga kasutada.
Käevigastuse oht
jäätmete Enne remonti ja hooldust eemaldage aku seadmest
Lastest eemal hoida
Ringlussevõetav
Ärge visake koos majapidamisjäätmetega.
GRAAFILISTE ELEMENTIDE KIRJELDUS
Allpool esitatud numeratsioon viitab seadme komponentidele.
mis on näidatud käesoleva juhendi graafilistel lehekülgedel.
Nimetus
1
2
3
4
5
6
7
8
9
10
11
12
* Graafika ja tegelik toode võivad erineda.
SEADME TÖÖ
Aku paigaldamine
Enne masina käivitamist tuleb paigaldada lõikekettad (vt allpool). Sae
käivitamiseks sisestage laetud aku pistikupessa joon. G1. Pärast aku
paigaldamist kaitske seda joon. G3 pritsmete eest klapiga joon. G2.
Töötamise ajal tuleb klapp alla lasta, nagu on näidatud joonisel. G4.
Kasutage kindlasti ainult tootja soovitatud patareisid.
jäätmete
MONTAGE
Enne plaadisae kasutamist paigaldage kõik vajalikud masina
osad: teemanttera, terakaitse ja paralleelpiirde.
Teemantketta paigaldamine
• Eemaldage 45° nurgapeatus, joonis C1.
• Keerake kruvi lahti ja eemaldage seib terakaitselt, joon. C2.
• Tõstke tera kaitsekate lõikekohast välja, joonis C3.
• Eemaldage tera mutter ja välimine äärik spindli küljest.
• Asetage teemantketas spindlile nii, et see oleks keskeltläbi sisemise
ääriku peal. Seejärel asetage välisäärik spindlile joonis. C3
• Märkus:
kooskõlas sae korpusel oleva noolega. Joonis C5
• Asendage tera mutter. Seadmega on kaasas 2 mutrivõtit, blokeerige
spindli pöörlemine ühe mutrivõtitiga ja pingutage teramutterit teise
mutrivõtitiga, joon. C6.
Kilbi kokkupanek
• Keerake kruvi lahti ja eemaldage seibike terakaitseklambrilt, joon.
D1.
• Asetage terakaitse klamber veepaaki. Konsooli "L" peaks näitama
laua keskosa suunas, joonis D2.
• Lükake ketta kaitseklamber laua tagaküljel asuva teemantketta taga
asuvasse pilusse, joonis D3.
• Hoidke terakaitseklambrit püsti ja kinnitage see lauaplaadi külge
kruvi ja seibiga, joonis. D4.
• Lükake tera kate tagasi oma algasendisse joonis. D5.
• Kinnitage terakaitse, kasutades allasõela ja kruvi fig. D6.
• Paigaldage 45° serva juhtpaneel uuesti, joonis. D7
• Eemaldage nupp, kruvi ja alusrõngas terakaitsest, joonis. D8.
• Asetage terakaitse terakaitseklambrisse joon. D9. Kinnitage see
kruvi, seibiku ja nupu abil, joonis D8. Pingutage nuppu piisavalt, nii
et terakaitse toetub lauale, kuid tõuseb, kui toorik vajutatakse vastu
teemantketast.
SAE KONFIGURATSIOON JA REGULEERIMINE
HOIATUS! VEENDUGE, ET TÖÖRIIST ON ENNE JÄRGMISTE
TOIMINGUTE TEOSTAMIST VOOLUVÕRGUST LAHTI ÜHENDATUD.
46
Kirjeldus
Nurga juhtseadme lukustusnupp
Paralleelne juhend
Nurga juhend
45° servajuhik
Paralleelsed juhtseadme lukustusklambrid
Sisse/välja lüliti
Juhendaja joonlaud
Teemantplaadi kaitse
Juhendaja joonlaud
Serva juhtseadme lukustus 45°
Kilp
Veepaagi kork
Veenduge, et saetera pöörlemissuund oleks
