• Li-Ion baterije mogu procuriti, zapaliti se ili eksplodirati ako se zagriju
na visoke temperature ili kratko spoje. Ne čuvajte ih u automobilu
tijekom vrućih i sunčanih dana. Ne otvarajte bateriju. Li-Ion baterije
sadrže elektroničke sigurnosne uređaje koji, ako su oštećeni, mogu
uzrokovati požar ili eksploziju baterije.
SVRHA
Stroj za rezanje pločica namijenjen je mokrom rezanju keramičkih pločica
ili sličnih materijala prikladnih za veličinu same pile. Nije dopušteno koristiti
rezač za rezanje drva ili metala. S odrezanom pilom moraju se koristiti
samo rezni diskovi namijenjeni ovoj vrsti stroja. Segmentirani diskovi ne
smiju se koristiti za rezanje. Odrezana pila dizajnirana je za sve radove u
okviru neovisne amaterske aktivnosti (DIY). Pilu pokreće motor
istosmjerne četke, na baterije.
Nemojte zloupotrebljavati uređaj.

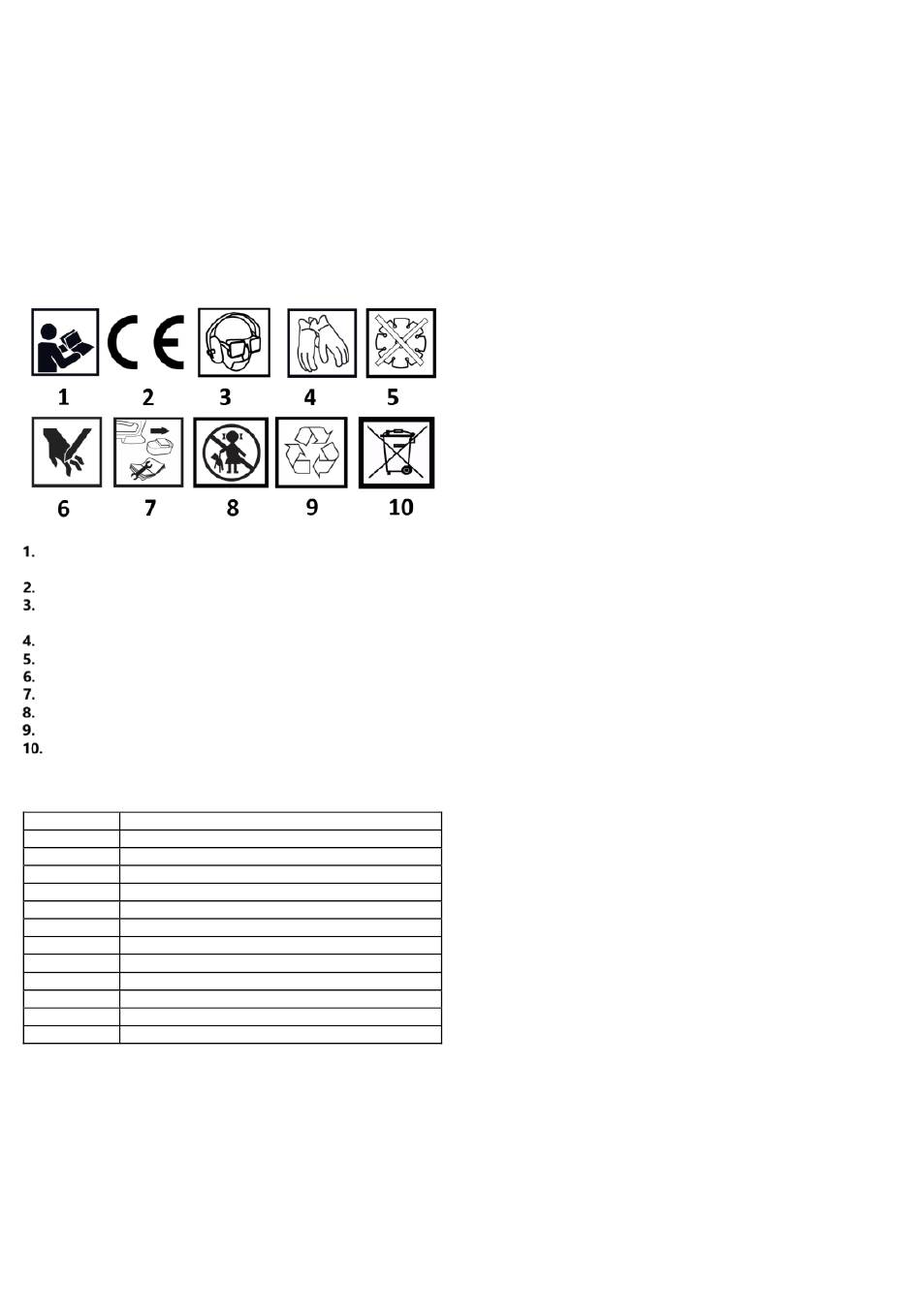

PIKTOGRAMI I UPOZORENJA
Pročitajte upute za uporabu, pridržavajte se upozorenja i
sigurnosnih uvjeta sadržanih u njima!
Proizvod je u skladu s propisima Europske unije
Koristite osobnu zaštitnu opremu: zaštitu očiju, sluha i dišnog
sustava
Nosite zaštitne rukavice
Segmentirani diskovi ne smiju se koristiti sa strojem
Opasnost od ozljede ruke
Izvadite bateriju iz jedinice prije popravka i održavanja
Držite se podalje od djece
Reciklirati
Ne odlažite kućni otpad.
OPIS GRAFIČKIH ELEMENATA
Donje numeriranje odnosi se na komponente uređaja
prikazano na grafičkim stranicama ovog priručnika.
Oznaka
Gumb za zaključavanje kutne vodilice
1
Paralelni vodič
2
3
Kutna vodilica
Vodilica ruba od 45°
4
Paralelne stezaljke za zaključavanje vodilica
5
Prekidač za uključivanje/isključivanje
6
7
Ravnalo vodilice
Zaštitnik dijamantnog diska
8
9
Ravnalo vodilice
Zaključavanje rubne vodilice 45°
10
Štit
11
12
Poklopac spremnika za vodu
* Mogu postojati razlike između grafike i stvarnog proizvoda
RAD UREĐAJA
Instalacija baterije
Prije pokretanja stroja mora se instalirati rezni disk (vidi dolje). Da biste
pokrenuli pilu, umetnite napunjenu bateriju u sl. G1. Nakon ugradnje
baterije, zaštitite je smokvom. G3 protiv prskanja smokvom preklopa . G2.
Tijekom rada, poklopac se spušta kao na slici. G4. Obavezno koristite
samo preporučene baterije proizvođača.
MONTAŽA
Prije uporabe pile za pločice ugradite sve potrebne
komponente stroja: dijamantnu oštricu, štitnik noža i
paralelnu ogradu.
Opis
Montiranje dijamantnog diska
• Uklonite kutnu graničnu sliku od 45° . C1.
• Otpustite vijak i uklonite podlošku sa slike štitnika noža . C2.
• Podignite štitnik noža s usjeka Sl. C3.
• Uklonite maticu oštrice i vanjsku prirubnicu s vretena
• Stavite dijamantni disk na vreteno tako da bude centriran na
unutarnjoj prirubnici. Zatim stavite vanjsku prirubnicu na smokvu
vretena . C3
• Napomena: Provjerite je li smjer rotacije oštrice u skladu sa
strelicom označenom na kućištu pile. Smokva. C5
• Zamijenite maticu oštrice. Jedinica se isporučuje s 2 ključa,
blokirajte rotaciju vretena jednim ključem i zategnite maticu noža
drugom slovom ključa. C6.
Sklop štita
• Otpustite vijak i uklonite podlošku sa slike zaštitnog nosača noža .
D1.
• Postavite nosač štitnika noža u spremnik za vodu. "L" nosača treba
biti usmjeren prema sredini stolne slike D2.
• Gurnite nosač štitnika diska u utor iza dijamantnog diska, na
stražnjoj strani stola Sl. D3.
• Držeći nosač štitnika noža gore i na mjestu, pričvrstite ga na stol
pomoću vijka i slike podloška. D4.
• Gurnite poklopac noža natrag u prvobitni položaj na slici. D5.
• Pričvrstite štitnik noža pomoću podloške i vijčane slike. D6.
• Ponovno namjestite vodilicu od 45° ruba . D7
• Uklonite gumb, vijak i podlošku sa slike štitnika noža. D8.
• Postavite štitnik noža na sl. D9. Pričvrstite ga na mjesto pomoću
vijka, podloške i kvake D8. Dovoljno zategnite gumb tako da štitnik
noža leži na stolu, ali se diže kada se radni komad pritisne uz
dijamantni disk.
KONFIGURACIJA I PODEŠAVANJE PILE
UPOZORENJE!
PRIJE
PROVJERITE JE LI ALAT ISKLJUČEN IZ NAPAJANJA. IZ
SIGURNOSNIH
RAZLOGA,
TIJEKOM RADA.
Postavljanje paralelne vodilice
• Otpustite paralelne stezaljke za zaključavanje vodilice i gurnite
paralelnu vodilicu na radni stol. Provjerite leži li paralelno s reznim
diskom. Koristite vodilicu ravnala smokva. A7/sl. A9 da biste dobili
željenu širinu rezanja sl. E1.
• Pričvrstite paralelnu ogradu na mjestu pomoću paralelnih stezaljki
za zaključavanje ograde sl. E2.
Postavljanje dijagonalne vodilice
• Nakon što je paralelna vodilica fiksirana, na nju se može ošišati
nakošena vodilica. Nakošena vodilica može se lako pomicati
naprijed-natrag na paralelnoj vodilici sl. E3.
• Otpustite gumb za zaključavanje kosine vodilice, smokvu. A1 i
postavite ljestvicu kosine na željeni kut rezanja prikazan na
indikatoru
rezanja
zaključavanje kosine vodilice sl. A1.
Postavka vodilice ruba 45°
• Podignite vodilicu ruba od 45° Slika A4, ručice prema gore i
postavite kartice u odgovarajuće rupe na slici stola E5. Prije rezanja
provjerite je li ograda ispravno učvršćena.
Spremnik za vodu
• Uklonite vodilicu ruba od 45°. A4 i napunite spremnik s dovoljno
čiste vode tako da je donji rub dijamantnog diska uronjen u njega,
ali ne više od 1/4 slike diska. E6.
• Kada završite s rezanjem, uklonite utikač Sl. A12 unutar spremnika
za ispuštanje vode.
NAPOMENA: Čep je također zaštita od prelijevanja, ako je jedinica
prepunjena, voda će se izliti.
UPOZORENJE!
NEMOJTE
DETERDŽENTE U VODU.
RAD S PILOM
RAD PILE ZA PLOČICE
Prekidač za uključivanje/isključivanje Sl. F1
Prekidač je zaštićen od vlage preklopom Sl. G5, za pokretanje pile prvo
morate skinuti poklopac i tek tada možete pokrenuti stroj
• Uključite pilu za pločice pritiskom na zeleni gumb (I).
• Isključite pilu pločica pritiskom na crveni gumb (0).
53
IZVOĐENJA
SLJEDEĆIH
JER
PROIZVOD
KORISTI
kosine.
