Li-Ion akumulatorji vsebujejo elektronske varnostne naprave, ki lahko
ob poškodbi povzročijo požar ali eksplozijo.
NAMEN
Stroj za rezanje ploščic je namenjen mokremu rezanju keramičnih ploščic
ali podobnih materialov, primernih velikosti žage. Rezalnika ni dovoljeno
uporabljati za rezanje lesa ali kovine. Z žago za rezanje ploščic je treba
uporabljati samo rezalne plošče, ki so namenjene tej vrsti stroja. Za
rezanje se ne smejo uporabljati segmentirani diski. Rezalna žaga je
bila zasnovana za vsa dela v okviru samostojne ljubiteljske dejavnosti
(DIY). Žago poganja motor s krtačami na enosmerni tok, ki se napaja z
baterijo.
Naprave ne uporabljajte napačno.

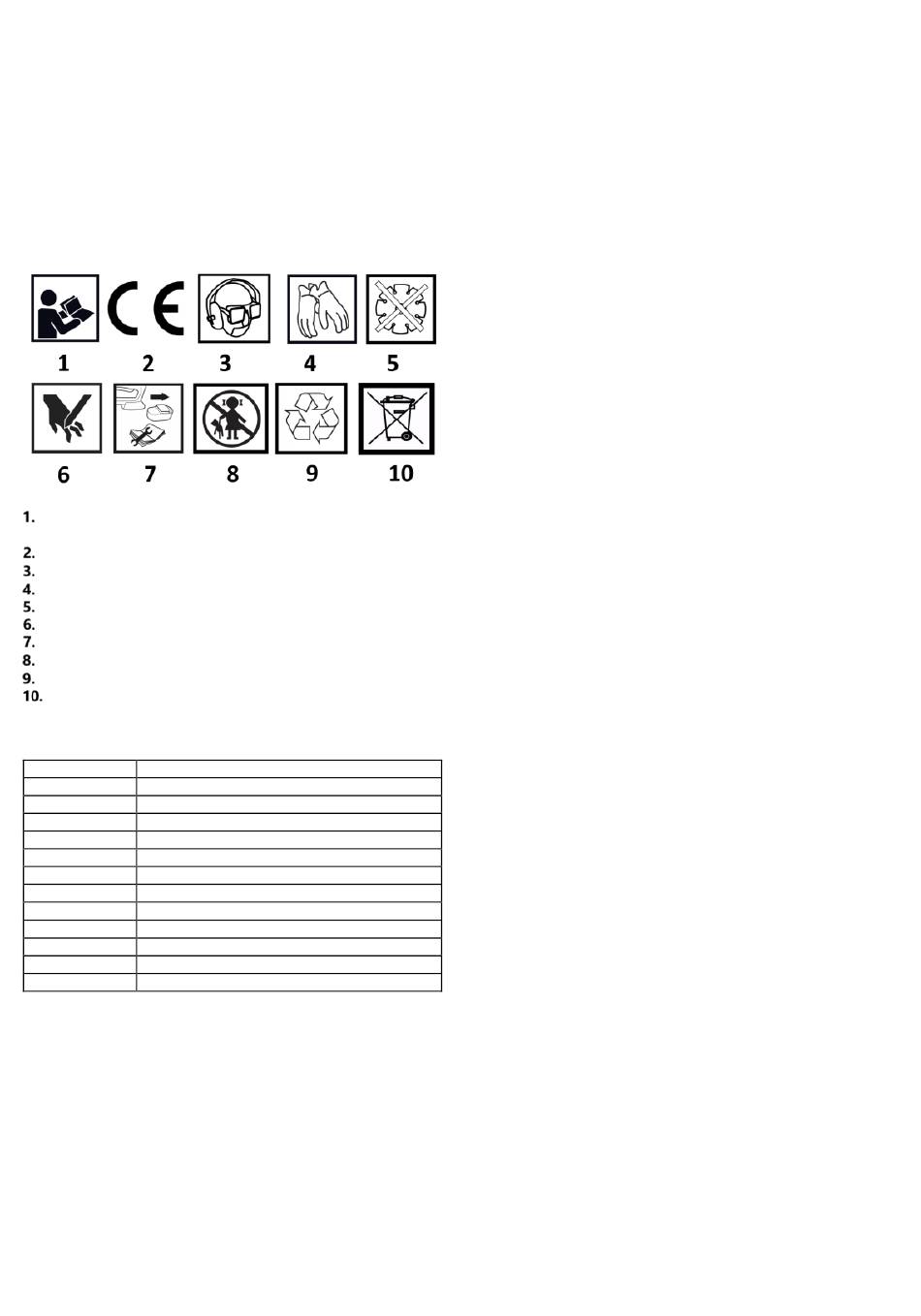

PIKTOGRAMI IN OPOZORILA
Preberite navodila za uporabo, upoštevajte opozorila in varnostne
pogoje, ki jih vsebujejo!
Izdelek je skladen s predpisi Evropske unije
Uporabljajte osebno zaščitno opremo: zaščito oči, sluha in dihal.
Nosite zaščitne rokavice
Segmentiranih diskov ni dovoljeno uporabljati s strojem.
Tveganje za poškodbe rok
Pred popravilom in vzdrževanjem odstranite baterijo iz enote
Hranite stran od otrok
, ki jih je mogoče reciklirati.
Ne odlagajte skupaj z gospodinjskimi odpadki.
OPIS GRAFIČNIH ELEMENTOV
Številčenje v nadaljevanju se nanaša na sestavne dele naprave
prikazano na grafičnih straneh tega priročnika.
Poimenovanje
Ključavnica za zaklepanje kotnega vodila
1
2
Vzporedni vodnik
3
Vodilo za kote
45° vodilo za robove
4
5
Zaporne sponke za vzporedna vodila
6
Stikalo za vklop/izklop
7
Vodilo vladar
Diamantna zaščita diska
8
9
Vodilo vladar
Zaklepanje vodila robov 45°
10
Ščit
11
Pokrovček rezervoarja za vodo
12
* Med grafičnim prikazom in dejanskim izdelkom so lahko razlike
DELOVANJE NAPRAVE
Namestitev baterije
Pred zagonom stroja je treba namestiti rezalni disk (glejte spodaj). Za
zagon žage vstavite napolnjeno baterijo v vtičnico sl. G1. Po namestitvi
akumulatorja ga zaščitite s fig. G3 pred škropljenjem z zaklopko obr. G2.
Med delovanjem je treba zaklopko spustiti, kot je prikazano na sliki 2. G4.
Prepričajte se, da uporabljate samo baterije, ki jih priporoča proizvajalec.
MONTAŽA
Pred uporabo žage za ploščice namestite vse potrebne
sestavne dele stroja: diamantno rezilo, zaščito rezila in
vzporedno ograjo.
Montaža diamantnega diska
• Odstranite 45° kotni omejevalnik Slika C1.
• Odvijte vijak in odstranite podložko z varovala rezila sl. C2.
Opis
• Dvignite varovalo rezila iz zareze Slika C3.
• Z vretena odstranite matico rezila in zunanjo prirobnico.
• Diamantni disk namestite na vreteno tako, da je v središču notranje
prirobnice. Nato na vreteno namestite zunanjo prirobnico. C3
• Opomba: Prepričajte se, da je smer vrtenja lista v skladu s
puščico, označeno na ohišju žage. Slika C5
• Zamenjajte matico rezila. Enota je dobavljena z dvema ključema, z
enim ključem blokirajte vrtenje vretena, z drugim ključem pa
zategnite matico rezila. C6.
Sestava ščita
• Odvijte vijak in odstranite podložko z nosilca varovala rezila sl. D1.
• Nosilec varovala rezila postavite v rezervoar za vodo. L" nosilca
mora biti usmerjen proti sredini mize, slika D2.
• Nosilec varovala diska potisnite v režo za diamantnim diskom na
zadnji strani mize Slika D3.
• Držite nosilec varovala rezila dvignjen in na mestu ter ga z vijakom
in podložko pritrdite na mizno ploščo. D4.
• Pokrov rezila potisnite nazaj v prvotni položaj sl. D5.
• Zaščito rezila pritrdite s podložko in vijakom, sl. D6.
• Ponovno namestite 45-stopinjsko vodilo za robove slika 1. D7
• Odstranite gumb, vijak in podložko z varovala rezila sl. D8.
• Zaščito rezila namestite na nosilec za zaščito rezila, sl. D9. Pritrdite
ga z vijakom, podložko in gumbom na sliki D8. Gumb privijte toliko,
da bo varovalo rezila počivalo na mizi, vendar se bo dvignilo, ko bo
obdelovanec pritiskal na diamantni disk.
KONFIGURACIJA IN NASTAVITEV ŽAGE
OPOZORILO! PRED IZVAJANJEM NASLEDNJIH POSTOPKOV SE
PREPRIČAJTE, DA JE ORODJE IZKLJUČENO IZ ELEKTRIČNEGA
OMREŽJA. IZ VARNOSTNIH RAZLOGOV, SAJ IZDELEK MED
DELOVANJEM UPORABLJA VODO.
Nastavitev vzporednega vodila
• Sprostite zaporne sponke vzporednega vodila in potisnite
vzporedno vodilo na delovno mizo. Prepričajte se, da leži vzporedno
z rezalno ploščo. Uporabite vodilno ravnilo, sl. A7/obr. A9, da
dosežete želeno širino rezanja sl. E1.
• Vzporedno ograjo pritrdite na mesto z zapornimi objemkami za
vzporedno ograjo, sl. E2.
Nastavitev diagonalnega vodila
• Ko je vzporedno vodilo pritrjeno, lahko nanj pritrdite vodilo za
poševno ravnanje. Poševno vodilo lahko enostavno premikate
naprej in nazaj na vzporednem vodilu. E3.
• Sprostite zaklepni gumb vodila za poševno ravnanje, sl. A1 in
nastavite lestvico poševnega rezanja na želeni kot rezanja, ki je
prikazan na indikatorju poševnega rezanja. Ponovno pritrdite
zaklepni gumb vodila za poševno rezanje obr. A1.
Nastavitev vodila robov 45°
• Dvignite 45-stopinjsko vodilo za robove, slika A4, dvignite oporo in
vstavite jezičke v ustrezne luknje v namizni plošči, slika E5. Pred
rezanjem se prepričajte, da je ograja pravilno pritrjena.
Rezervoar za vodo
• Odstranite 45-stopinjsko vodilo za robove sl. A4 in napolnite
rezervoar s toliko čiste vode, da je spodnji rob diamantne plošče
potopljen vanjo, vendar ne več kot 1/4 plošče, obr. E6.
• Ko končate z rezanjem, odstranite čep Slika A12 v rezervoarju in
izpustite vodo.
OPOMBA: Zamašek je tudi zaščita pred prelivanjem, če je enota
prepolna, se voda razlije.
OPOZORILO!
V
VODO
DETERGENTOV.
DELO Z ŽAGO
DELOVANJE ŽAGE ZA PLOŠČICE
Stikalo za vklop/izklop Slika F1
Stikalo je zaščiteno pred vlago z zaklopko Slika G5, za zagon žage
morate najprej sneti zaklopko in šele nato lahko zaženete stroj.
• Vklopite žago za ploščice s pritiskom na zeleni gumb (I).
• Žago za ploščice izklopite s pritiskom na rdeči gumb (0).
Opomba: V primeru izpada električne energije, nenamernega
odklopa ali prekinitve napajanja je treba ponovno pritisniti zeleni
gumb (I), da se žaga za rezanje ploščic znova zažene.
OPOMBA: PRED REZANJEM VEDNO POČAKAJTE, DA REZILO
37
NE
DODAJAJTE
KEMIKALIJ
ALI
