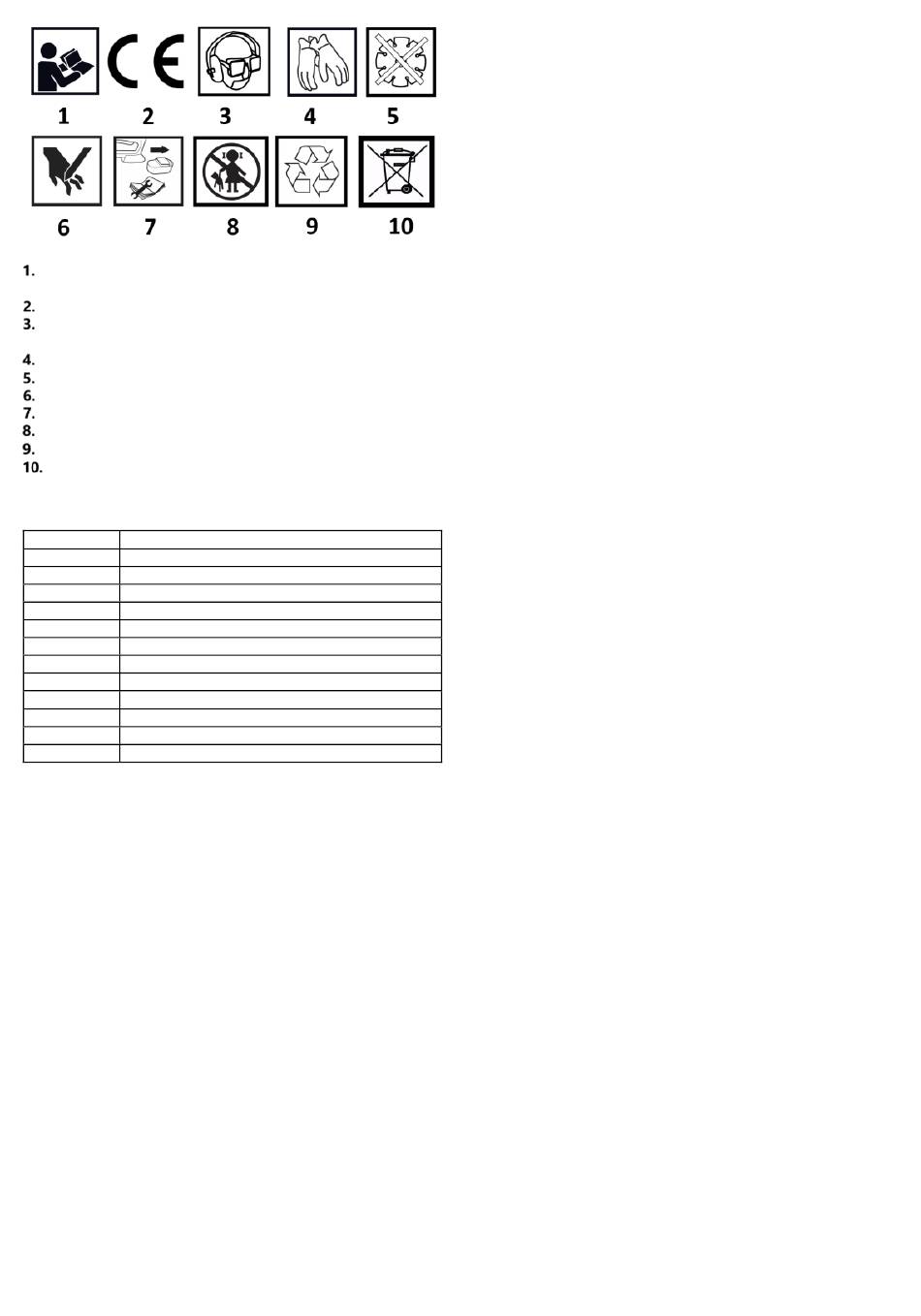

Prečítajte si návod na obsluhu, dodržiavajte v ňom uvedené
upozornenia a bezpečnostné podmienky!
Výrobok je v súlade s predpismi Európskej únie
Používajte osobné ochranné prostriedky: ochrana očí, sluchu a
dýchacích ciest
Používajte ochranné rukavice
Segmentové disky sa nesmú používať so strojom
Riziko poranenia rúk
Pred opravou a údržbou vyberte batériu z jednotky
Uchovávajte mimo dosahu detí
Recyklovateľné
Nevyhadzujte ho spolu s domovým odpadom.
OPIS GRAFICKÝCH PRVKOV
Nižšie uvedené číslovanie sa vzťahuje na komponenty zariadenia
zobrazené na grafických stranách tejto príručky.
Označenie
Uhlový vodiaci gombík
1
Paralelný sprievodca
2
3
Sprievodca uhlom
45° vodiaca hrana
4
Zaisťovacie svorky s paralelným vedením
5
Spínač zapnutia/vypnutia
6
Sprievodca pravítkom
7
Diamantový chránič disku
8
Sprievodca pravítkom
9
Zámok vodiacich hrán 45°
10
Štít
11
Uzáver vodnej nádrže
12
* Medzi grafickým zobrazením a skutočným produktom môžu byť
rozdiely
PREVÁDZKA ZARIADENIA
Inštalácia batérie
Pred spustením stroja je potrebné nainštalovať rezný kotúč (pozri nižšie).
Ak chcete pílu naštartovať, vložte nabitý akumulátor do zásuvky obr. G1.
Po inštalácii akumulátora ho chráňte obr. G3 proti postriekaniu klapkou
obr. G2. Počas prevádzky sa má klapka spustiť podľa obr. G4. Dbajte na
to, aby ste používali len batérie odporúčané výrobcom.
MONTAGE
Pred použitím píly na dlaždice nainštalujte všetky potrebné
súčasti stroja: diamantový kotúč, ochranný kryt kotúča a
paralelný plot.
Montáž diamantového kotúča
• Odstráňte 45° uhlový doraz Obr. C1.
• Uvoľnite skrutku a odstráňte podložku z ochranného krytu noža
obr. C2.
• Zdvihnite kryt noža zo zárezu Obr. C3.
• Odstráňte maticu noža a vonkajšiu prírubu z vretena
• Umiestnite diamantový kotúč na vreteno tak, aby bol vycentrovaný
na vnútornej prírube. Potom na vreteno nasaďte vonkajšiu prírubu
obr. C3
• Poznámka: Uistite sa, že smer otáčania pílového kotúča je v
súlade so šípkou vyznačenou na kryte píly. Obr. C5
• Vymeňte maticu noža. Zariadenie sa dodáva s 2 kľúčmi, jedným
kľúčom zablokujte otáčanie vretena a druhým kľúčom utiahnite
maticu noža obr. C6.
Montáž štítu
Popis
• Uvoľnite skrutku a odstráňte podložku z držiaka ochranného krytu
noža obr. D1.
• Umiestnite držiak ochranného krytu noža do nádrže na vodu.
Písmeno "L" držiaka by malo smerovať do stredu stola obr. D2.
• Zasuňte držiak ochranného kotúča do štrbiny za diamantovým
kotúčom v zadnej časti stola Obr. D3.
• Držte držiak ochranného krytu čepele hore a na mieste, pripevnite
ho k doske stola pomocou skrutky a podložky obr. D4.
• Kryt čepele posuňte späť do pôvodnej polohy obr. D5.
• Ochranný kryt noža upevnite pomocou podložky a skrutky obr. D6.
• Znovu nasaďte 45° vodidlo hrany obr. D7
• Odstráňte gombík, skrutku a podložku z krytu čepele obr. D8.
• Umiestnite ochranný kryt noža na držiak ochranného krytu noža
obr. D9. Zabezpečte ho na mieste pomocou skrutky, podložky a
gombíka obr. D8. Utiahnite gombík natoľko, aby sa ochranný kryt
čepele opieral o stôl, ale aby sa zdvihol, keď sa obrobok pritlačí na
diamantový kotúč.
KONFIGURÁCIA A NASTAVENIE PÍLY
VAROVANIE! PRED VYKONÁVANÍM NASLEDUJÚCICH OPERÁCIÍ
SA UISTITE, ŽE JE NÁRADIE ODPOJENÉ OD ELEKTRICKEJ SIETE.
Z BEZPEČNOSTNÝCH DÔVODOV, PRETOŽE VÝROBOK POČAS
PREVÁDZKY POUŽÍVA VODU.
Nastavenie paralelného vedenia
• Uvoľnite zaisťovacie svorky paralelného vedenia a posuňte
paralelné vedenie na pracovný stôl. Uistite sa, že leží rovnobežne s
rezacím kotúčom. Použite vodiace pravítko obr. A7/obr. A9 na
získanie požadovanej šírky rezu obr. E1.
• Paralelnú ohradu zaistite na mieste pomocou poistných svoriek
paralelnej ohrady obr. E2.
Nastavenie diagonálneho vedenia
• Po upevnení paralelného vedenia k nemu možno pripevniť skosené
vedenie. Úkosové vedenie sa dá na paralelnom vedení ľahko
posúvať dopredu a dozadu obr. E3.
• Uvoľnite aretačný gombík vodiaceho skosenia obr. A1 a nastavte
stupnicu skosenia na požadovaný uhol rezu zobrazený na indikátore
skosenia. Opäť nasaďte aretačný gombík vedenia úkosu obr. A1.
Nastavenie vedenia hrán 45°
• Zdvihnite 45° vodidlo okraja obr. A4, vyklopte podperu a umiestnite
výstupky do príslušných otvorov v doske stola obr. E5. Pred
rezaním sa uistite, že je plot správne upevnený.
Nádrž na vodu
• Odstráňte 45° vodiacu hranu obr. A4 a naplňte nádrž čistou vodou
tak, aby bol spodný okraj diamantového kotúča ponorený, ale nie
viac ako 1/4 kotúča obr. E6.
• Po skončení rezania odstráňte zátku Obr. A12 vo vnútri nádrže, aby
ste vypustili vodu.
POZNÁMKA: Zátka je zároveň ochranou proti pretečeniu, ak je
jednotka preplnená, voda sa vyleje.
VAROVANIE!
DO
VODY
ČISTIACE PROSTRIEDKY.
PRÁCA S PÍLOU
PREVÁDZKA PÍLY NA DLAŽDICE
Vypínač Obr. F1
Spínač je chránený proti vlhkosti klapkou Obr. G5, ak chcete pílu spustiť,
musíte najprv odklopiť klapku a až potom môžete stroj spustiť.
• Zapnite pílu na dlaždice stlačením zeleného tlačidla (I).
• Vypnite pílu na obkladačky stlačením červeného tlačidla (0).
Poznámka: V prípade výpadku napájania, náhodného odpojenia
alebo výpadku prúdu bude potrebné opätovne stlačiť zelené tlačidlo
(I), aby sa píla na rezanie dlaždíc znovu spustila.
POZNÁMKA: PRED REZANÍM VŽDY NECHAJTE NÔŽ DOSIAHNUŤ
PLNÉ OTÁČKY.
VAROVANIE! DIAMANTOVÝ KOTÚČ SA BUDE OTÁČAŤ EŠTE
NIEKOĽKO SEKÚND PO SKONČENÍ REZANIA VLOŽKY A VYPNUTÍ
PÍLY. PRED VYBRATÍM DOŠTIČKY POČKAJTE, KÝM SA KOTÚČ
NEZASTAVÍ
Priamy rez
Nastavte paralelné vedenie obr. A2 na požadovanú šírku. Rezanú
dlaždicu pevne držte a rovnomerne ju veďte jemným pritlačením na
34
NEPRIDÁVAJTE
CHEMIKÁLIE
