GRAPHITE 59G812 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. GRAPHITE Anleitungen
  4. Sägen
  5. 59G812
  6. Betriebsanleitung

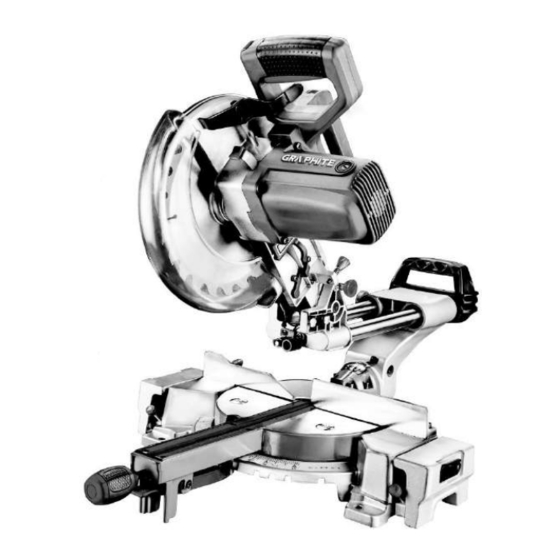

GRAPHITE 59G812 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für 59G812:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 27

Quicklinks

Diese Anleitung herunterladen
PILARKA UKOSOWA
MITRE SAW
GEHRUNGSSÄGE
ТОРЦОВОЧНАЯ ПИЛА
ТОРЦЮВАЛЬНА ПИЛА
GÉRFŰRÉSZ
FERĂSTRĂU CIRCULAR DIAGONAL
POKOSOVÁ PILA
POKOSOVÁ PÍLA
ZAJERALNA ŽAGA
TRAUKIAMASIS SKERSAVIMO PJŪKLAS
LEŅĶZĀĢIS
NURGASAAG
НАСТОЛЕН ЦИРКУЛЯРЕН ТРИОН
NAGIBNA PILA
TESTERA ZA USECANJE
ΦΑΛΤΣΟΠΡΙΟΝΟ
HISZPAŃSKI
ES
TRONCATRICE RADIALE
GERINGSSÅG
SV
GJÆRINGSSAG
NO
KATKAISU- JA JIIRISAHA
FI
VERSTEKZAAG
NL
59G812
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GRAPHITE 59G812

Inhaltszusammenfassung für GRAPHITE 59G812

  • Seite 2 INSTRUKCJA OBSŁUGI ....5 INSTRUCTION MANUAL ....17 BETRIEBSANLEITUNG .
  • Seite 3 20 21...

  • Seite 27: Detaillierte Sicherheitsvorschriften

    ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG GEHRUNGSSÄGE 59G812 ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES GERÄTES GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF. DETAILLIERTE SICHERHEITSVORSCHRIFTEN SICHERHEITSMASSNAHMEN: ● Verwenden Sie keine Schneidescheiben, die beschädigt oder verformt sind. ● Tauschen Sie den Tischeinsatz beim Verbrauch aus.

  • Seite 28: Aufbau Und Anwendung

    ● Das Lasergerät soll gemäß den Hinweisen des Herstellers gebraucht werden. ● Richten Sie niemals – gewollt oder ungewollt – das Bündel des Laserlichts auf Menschen, Tiere oder Objekt, das kein zu bearbeitetes Objekt ist. ● Lassen Sie nicht, dass das Bündel des Laserlichts zufälligerweise in die Augen von beistehenden Personen oder Tieren für länger als 0,25 s gerichtet wird, z.B.

  • Seite 29: Ausstattung Und Zubehör

    BESCHREIBUNG DER SEITEN MIT GRAPHIKEN Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden. Transporthaltegriff 23. Regler der Tischverriegelung Haltegriff 24. Tischeinlage Taste für Schalterverriegelung 25. Arbeitstisch Hauptschalter 26. Lasermodul Hebel für Schneidescheibenabdeckung 27.

  • Seite 30: Gehrungssäge Auf Dem Werkstatttisch Montieren

    GEHRUNGSSÄGE AUF DEM WERKSTATTTISCH MONTIEREN Es wird empfohlen, dass die Gehrungssäge auf dem Werkstatttisch oder Gestell fest montiert wird, wobei dazu die Montageöffnungen (19) im Gestell der Gehrungssäge verwendet werden, dadurch wird der sichere Betrieb gewährleistet und unerwünschte Verschiebung beim Betrieb vermieden. Für diese Montageöffnungen werden Flachrund- bzw.

  • Seite 31: Tischverlängerungen Bedienen

    Bei der Ausführung von Einstellungsarbeiten prüfen Sie, ob alle externen Elemente richtig funktionieren und in gutem Zustand sind. Abgenutzte oder beschädigte Teile müssen sofort von der Fachkraft vor dem weiteren Gebrauch der Gehrungssäge ausgetauscht werden. EIN-/AUSSCHALTEN Die Netzspannung muss dem Spannungswert entsprechen, der im Typenschild der Gehrungssäge angegeben worden ist.
  • Seite 32 Die Winkelteilung des Arbeitstisches (20) hat viele markierte Stellungen, in den eine automatische Fixierung des rotierenden Auslegerarms erfolgt. Es ist nur dann möglich, wenn beim Drehen des Auslegerarms der automatische Fixierungshebel (22) in der gedrückten Position nicht gehalten wird und in den werksseitig markierten Stellen verriegeln kann.

  • Seite 33: Den Auslegerarm (Kopf) Für Den Gehrungschnitt Einstellen

    DEN AUSLEGERARM (KOPF) FÜR DEN GEHRUNGSCHNITT EINSTELLEN Der Auslegerarm kann unter einem beliebigen Winkel im Bereich von 0° bis 45° – für den Gehrungsschnitt (Abb. E). ● Den Bolzen für Kopfverriegelung ( 9) zurückziehen, dabei den Auslegerarm loslassen und abwarten, bis der Auslegerarm in die obere Position gebracht wird.

  • Seite 34: Gehrungssäge Stoppen

    GEHRUNGSSÄGE STOPPEN ● Den Druckknopf des Schalters (4) loslassen und abwarten, bis die Schneidescheibe komplett zum Stillstand kommt. ● Den Auslegerarm der Gehrungssäge nach oben weg vom Material bringen. Momentane Funkenbildung im Inneren des Elektromotors ist eine normale Erscheinung beim Betätigen und Stoppen der Gehrungssäge.

  • Seite 35: Austausch Der Schneidescheibe

    REINIGUNG ● Nach der Beendigung der Arbeit entfernen Sie alle Reste des Materials, Späne und den Staub aus dem Tisch und aus dem Bereich um die Schneidescheibe und derer Abdeckung. ● Stellen Sie sicher, dass die Lüftungsschlitze des Motorgehäuses nicht gestopft sind und keine Späne und keinen Staub enthalten.

  • Seite 36: Technische Parameter

    TECHNISCHE PARAMETER NENNWERTE Gehrungssäge Parameter Wert Versorgungsspannung 230V~ Versorgungsfrequenz 50Hz Nennleistung 1800W Leerlaufdrehzahl Spindel 4800min Winkelschnittbereich ± 45° Gehrungsschnittbereich 0° ÷ 45° Äußerer Durchmesser der Schneidscheibe 254 mm Öffnungsdurchmesser der Schneidscheibe 30 mm 0° x 0° 90 x 280mm Abmessungen des geschnittenen Materials 45°...
