amatőr tevékenység (barkácsolás) körébe tartozó valamennyi munkához
tervezték. A fűrészt egyenáramú, akkumulátoros kefés motor hajtja.
Ne használja vissza a készüléket.

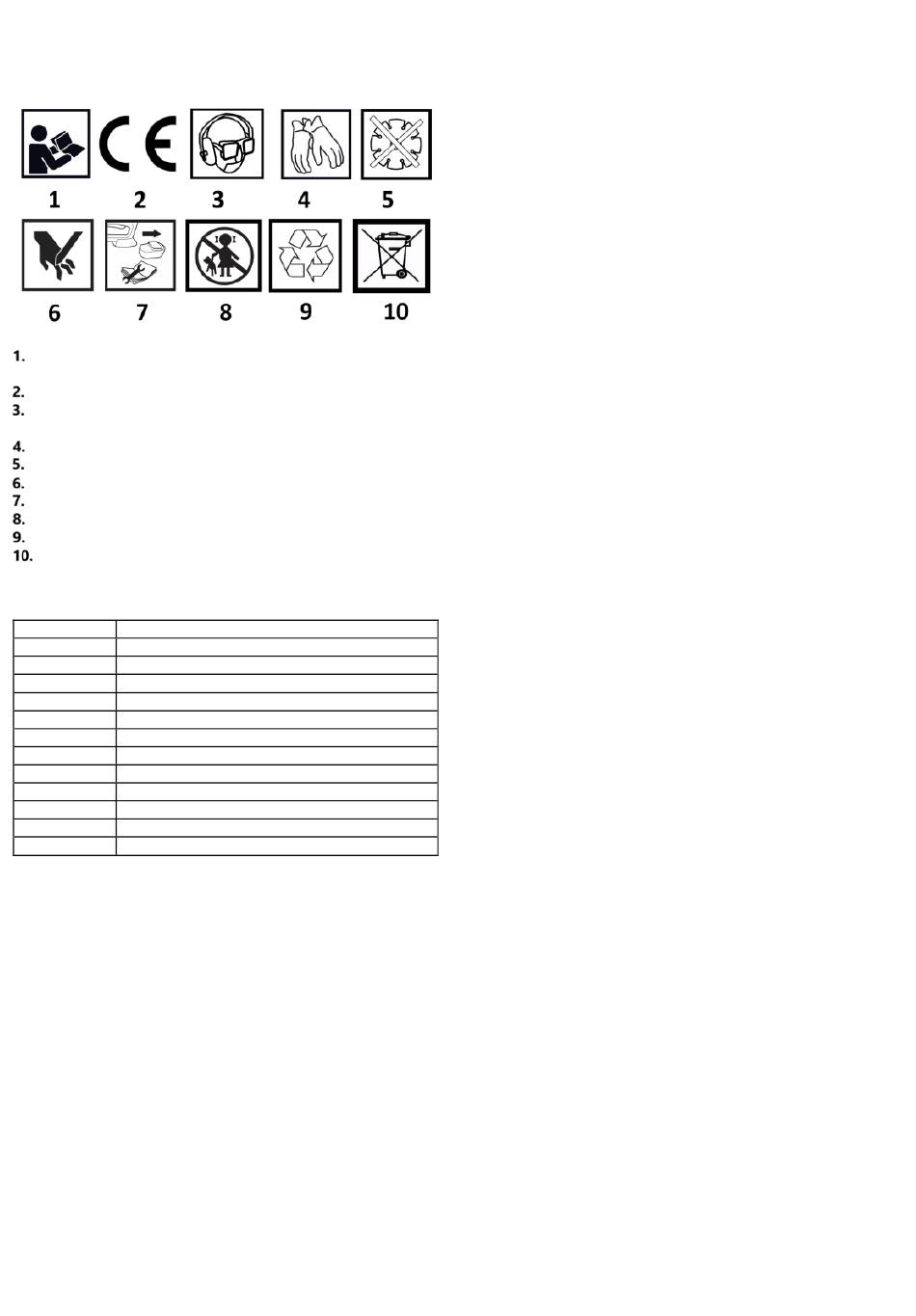

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK
Olvassa el a használati utasítást, tartsa be az abban foglalt
figyelmeztetéseket és biztonsági feltételeket!
A termék megfelel az Európai Unió előírásainak.
Használjon egyéni védőfelszerelést: szem-, hallás- és
légzésvédelmet.
Viseljen védőkesztyűt
A géphez nem szabad szegmentált lemezeket használni.
Kézsérülés kockázata
Javítás és karbantartás előtt vegye ki az akkumulátort a készülékből.
Gyermekektől távol tartandó
Újrahasznosítható
Ne dobja ki a háztartási hulladékkal együtt.
A GRAFIKAI ELEMEK LEÍRÁSA
Az alábbi számozás a készülék alkatrészeire utal.
a jelen kézikönyv grafikus oldalain látható.
Megnevezés
Szögvezető zárógomb
1
Párhuzamos útmutató
2
Szögvezető
3
45°-os élvezető
4
Párhuzamos vezetői rögzítő bilincsek
5
6
Be-/kikapcsoló
Útmutató vonalzó
7
Gyémánt lemezvédő
8
Útmutató vonalzó
9
Élvezető zár 45°
10
11
Pajzs
Víztartály kupak
12
* A grafika és a tényleges termék között eltérések lehetnek.
A KÉSZÜLÉK MŰKÖDÉSE
Az akkumulátor beszerelése
A gép beindítása előtt a vágótárcsát be kell szerelni (lásd alább). A fűrész
indításához helyezze be a feltöltött akkumulátort a csatlakozóaljzatba,
ábra. G1. Az akkumulátor behelyezése után védje meg azt, ábra. G3 a
fröccsenés ellen a csappantyúval, ábra. G2. Működés közben a
csappantyút le kell engedni az ábra szerint. G4. Ügyeljen arra, hogy csak
a gyártó által ajánlott akkumulátorokat használjon.
MONTAGE
A csemperagasztó fűrész használata előtt szerelje fel a gép
minden szükséges alkatrészét: a gyémántlapot, a lapvédő és a
párhuzamos kerítést.
A gyémánttárcsa felszerelése
• Távolítsa el a 45°-os szögütközőt, ábra C1.
• Lazítsa meg a csavart, és vegye le az alátétet a pengevédőről,
ábra. C2.
• Emelje ki a pengevédőt a bevágásból (C3. ábra).
• Távolítsa el a pengeanyát és a külső karimát az orsóról.
• Helyezze a gyémánttárcsát az orsóra úgy, hogy a belső perem
közepén legyen. Ezután helyezze a külső karimát az orsóra, ábra.
C3
Leírás
Megjegyzés: Győződjön meg arról, hogy a fűrészlap forgásiránya
egybeesik a fűrészházon feltüntetett nyíllal. ábra C5
• Cserélje vissza a penge anyát. A készülékhez 2 csavarkulcs
tartozik, az egyik kulccsal blokkolja az orsó forgását, a másik
kulccsal pedig húzza meg a pengeanyát, ábra. C6.
Pajzs szerelvény
• Lazítsa meg a csavart, és vegye le az alátétet a pengevédő tartóról,
ábra. D1.
• Helyezze a pengevédő konzolt a víztartályba. A konzol "L" alakjának
az asztal közepe felé kell mutatnia, D2. ábra.
• Csúsztassa a tárcsavédő konzolt a gyémánttárcsa mögötti nyílásba,
az asztal hátsó részén (D3. ábra).
• Tartsa a pengevédő konzolt a helyén, és rögzítse az asztallaphoz a
csavar és az alátét segítségével, ábra. D4.
• Csúsztassa vissza a pengefedelet az eredeti helyzetébe, ábra. D5.
• Rögzítse a pengevédőt az alátét és a csavar segítségével, ábra. D6.
• Szerelje vissza a 45°-os élvezetőt, ábra. D7
• Távolítsa el a gombot, a csavart és az alátétet a pengevédőből,
ábra. D8.
• Helyezze a pengevédőt a pengevédő tartóra, ábra. D9. Rögzítse a
helyére a D8. ábra szerinti csavarral, alátéttel és gombbal. Húzza
meg a gombot annyira, hogy a pengevédő az asztalon nyugodjon,
de emelkedjen, amikor a munkadarabot a gyémánttárcsához
nyomja.
A FŰRÉSZ KONFIGURÁLÁSA ÉS BEÁLLÍTÁSA
FIGYELEM! GYŐZŐDJÖN MEG RÓLA, HOGY A SZERSZÁM LE VAN
VÁLASZTVA A TÁPELLÁTÁSRÓL, MIELŐTT A KÖVETKEZŐ
MŰVELETEKET VÉGREHAJTANÁ. BIZTONSÁGI OKOKBÓL, MIVEL
A TERMÉK MŰKÖDÉS KÖZBEN VIZET HASZNÁL.
A párhuzamos vezető beállítása
• Oldja ki a párhuzamos vezető rögzítő bilincseit, és csúsztassa a
párhuzamos vezetőt a munkaasztalra. Győződjön meg róla, hogy
párhuzamosan fekszik a vágótárcsával. Használja az útmutató
vonalzóját, ábra. A7/ábra. A9 a kívánt vágási szélesség
beállításához, ábra. E1.
• Rögzítse a párhuzamos kerítést a helyén a párhuzamos kerítés
rögzítő bilincsek segítségével, ábra. E2.
Az átlós vezető beállítása
• Ha a párhuzamos vezető rögzítve van, a ferde vezető
rácsatlakoztatható. A ferde vezető könnyen mozgatható előre-hátra
a párhuzamos vezetőn, ábra. E3.
• Lazítsa meg a ferde vezetés rögzítőgombját, ábra. A1, és állítsa a
ferdevágási skálát a ferdevágásjelzőn látható kívánt vágási szögre.
Csatlakoztassa vissza a ferde vágásvezető reteszelőgombját, ábra.
A1.
Élvezető beállítása 45°
• Emelje fel a 45°-os élvezetőt, A4 ábra, emelje fel a támaszt, és
helyezze a fülek az asztallap megfelelő furataiba, E5 ábra. A vágás
előtt győződjön meg arról, hogy a kerítés megfelelően rögzítve van.
Víztartály
• Távolítsa el a 45°-os élvezetőt, ábra. A4, és töltse fel a tartályt annyi
tiszta vízzel, hogy a gyémántkorong alsó széle elmerüljön benne, de
legfeljebb a korong 1/4-éig. E6.
• Ha befejezte a vágást, húzza ki a tartály belsejében lévő dugót (A12.
ábra) a víz leeresztéséhez.
MEGJEGYZÉS: A dugó egyben a túlfolyás elleni védelem is, ha a
készüléket túltöltik, a víz kifolyik.
FIGYELEM!
NE
TISZTÍTÓSZEREKET A VÍZHEZ.
FŰRÉSSZEL VALÓ MUNKA
A CSEMPEFŰRÉSZ MŰKÖDÉSE
Be/ki kapcsoló F1 ábra
A kapcsolót egy patent védi a nedvességtől (G5 ábra), a fűrész
indításához először le kell húzni a patentot, és csak ezután lehet elindítani
a gépet.
• Kapcsolja be a csempefűrészt a zöld gomb (I) megnyomásával.
• Kapcsolja ki a csempefűrészt a piros gomb (0) megnyomásával.
Megjegyzés: Áramkimaradás, véletlen kikapcsolás vagy áramszünet
esetén újra meg kell nyomni a zöld gombot (I) a csempevágó fűrész
újraindításához.
21
ADJON
VEGYSZEREKET
VAGY
