• Patys neremontuokite sugedusio įkroviklio. Įkroviklį taisyti gali tik
gamintojas arba įgaliotasis techninės priežiūros centras.
• Panaudotą įkroviklį reikia nuvežti į tokio tipo atliekų šalinimo centrą.
DĖMESIO: prietaisas skirtas naudoti patalpose.
• Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir
papildomų apsaugos priemonių naudojimo, visada išlieka rizika
susižeisti darbo metu.
• Li-Ion akumuliatoriai gali ištekėti, užsidegti arba sprogti, jei jie įkaista iki
aukštos temperatūros arba įvyko trumpasis jungimas. Nelaikykite jų
automobilyje
karštomis
akumuliatoriaus pakuotės. Li-Ion akumuliatoriuose yra elektroninių
saugos įtaisų, kuriuos pažeidus akumuliatorius gali užsidegti arba
sprogti.
TIKSLAS
Plytelių pjaustymo staklės skirtos keraminėms plytelėms ar panašioms
medžiagoms, atitinkančioms pjūklo dydį, pjauti drėgnuoju būdu.
Draudžiama naudoti pjaustyklę medienai ar metalui pjauti. Kartu su
pjaustytuvu turi būti naudojami tik šiam pjovimo aparatui skirti pjovimo
diskai. Pjovimui negalima naudoti segmentinių diskų. Pjovimo pjūklas
sukurtas visiems darbams, kurie priklauso savarankiškos mėgėjiškos
veiklos (angl. DIY) sričiai. Pjūklas varomas nuolatinės srovės šepečio
varikliu, maitinamas iš akumuliatoriaus.
Nenaudokite prietaiso netinkamai.

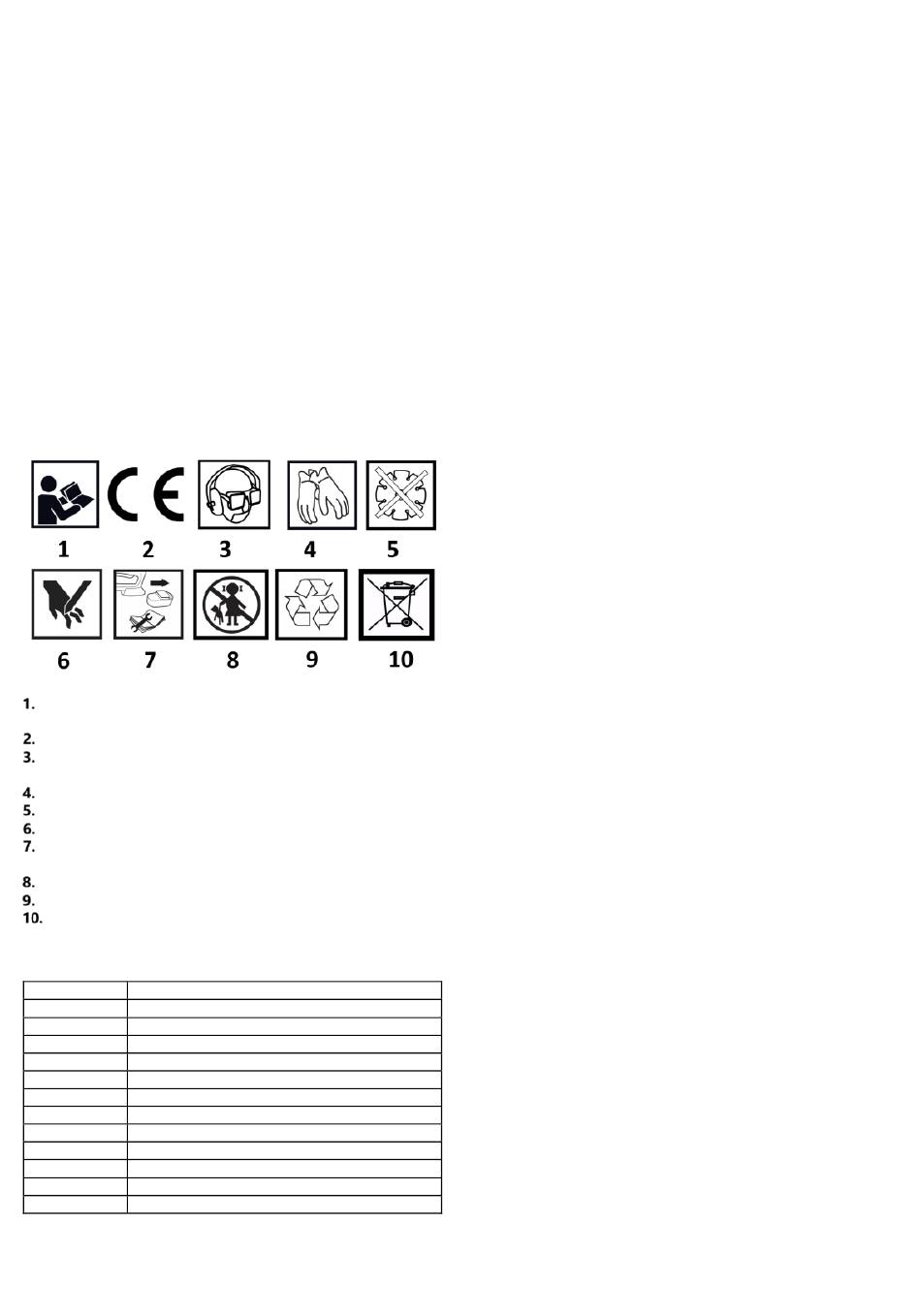

PIKTOGRAMOS IR ĮSPĖJIMAI
Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų
ir saugos reikalavimų!
Produktas atitinka Europos Sąjungos taisykles
Naudokite asmenines apsaugos priemones: akių, klausos ir
kvėpavimo takų apsaugą.
Dėvėkite apsaugines pirštines
Segmentuoti diskai negali būti naudojami su šiuo aparatu.
Rankų sužalojimo rizika
Prieš remontą ir techninę priežiūrą išimkite akumuliatorių iš
įrenginio
Laikykite atokiau nuo vaikų
Perdirbamas
Neišmeskite kartu su buitinėmis atliekomis.
GRAFINIŲ ELEMENTŲ APRAŠYMAS
Toliau pateikiama prietaiso sudedamųjų dalių numeracija
pavaizduoti šio vadovo grafiniuose puslapiuose.
Pavadinimas
Kampinio kreipiklio fiksavimo rankenėlė
1
2
Lygiagretusis vadovas
Kampų vadovas
3
45° krašto kreipiklis
4
Lygiagrečių kreipiančiųjų fiksavimo spaustuvai
5
Įjungimo / išjungimo jungiklis
6
Gido liniuotė
7
Deimantinių diskų apsauga
8
Gido liniuotė
9
Krašto kreipiančiosios fiksatorius 45°
10
11
Skydas
12
Vandens bako dangtelis
* Gali būti skirtumų tarp grafikos ir faktinio gaminio
PRIETAISO VEIKIMAS
Akumuliatoriaus montavimas
ir
saulėtomis
dienomis.
Neatidarykite
Aprašymas
Prieš paleidžiant mašiną, reikia uždėti pjovimo diską (žr. toliau). Norėdami
paleisti pjūklą, į lizdą įkiškite įkrautą akumuliatorių pav. G1. Įdėję
akumuliatorių, apsaugokite jį pav. G3 nuo purslų su sklende pav. G2.
Darbo metu sklendę reikia nuleisti, kaip parodyta pav. G4.
naudokite tik gamintojo rekomenduojamus akumuliatorius.
MONTAŽAS
Prieš pradėdami naudoti plytelių pjūklą, sumontuokite visus
būtinus įrenginio komponentus: deimantinį diską, disko
apsaugą ir lygiagretųjį aptvarą.
Deimantinio disko montavimas
• Nuimkite 45° kampo ribotuvą C1 pav.
• Atlaisvinkite varžtą ir nuimkite poveržlę nuo ašmenų apsaugos
pav. C2.
• Pakelkite ašmenų apsaugą nuo įpjovos C3 pav.
• Nuimkite ašmenų veržlę ir išorinį flanšą nuo veleno
• Uždėkite deimantinį diską ant veleno taip, kad jis būtų centre ant
vidinio flanšo. Tada uždėkite išorinį flanšą ant verpstės pav. C3
• Pastaba: Įsitikinkite, kad ašmenų sukimosi kryptis atitinka
rodyklę, pažymėtą ant pjūklo korpuso. C5 pav.
• Pakeiskite ašmenų veržlę. Įrenginys tiekiamas su 2 veržliarakčiais,
vienu veržliarakčiu užblokuokite veleno sukimąsi, o kitu veržliarakčiu
priveržkite ašmenų veržlę pav. C6.
Skydo surinkimas
• Atlaisvinkite varžtą ir nuimkite poveržlę nuo ašmenų apsaugos
laikiklio pav. D1.
• Įdėkite ašmenų apsaugos laikiklį į vandens rezervuarą. Kronšteino
"L" raidė turi būti nukreipta į stalo centrą D2 pav.
• Įstumkite disko apsaugos laikiklį į lizdą už deimantinio disko, esantį
stalo gale D3 pav.
• Laikydami ašmenų apsaugos laikiklį pakeltą ir padėtyje, pritvirtinkite
jį prie stalo viršaus varžtu ir poveržle, pav. D4.
• Pastumkite ašmenų dangtelį atgal į pradinę padėtį pav. D5.
• Pritvirtinkite geležtės apsaugą naudodami poveržlę ir varžtą pav.
D6.
• Vėl uždėkite 45° krašto kreipiančiąją pav. D7
• Nuimkite rankenėlę, varžtą ir poveržlę nuo ašmenų apsaugos pav.
D8.
• Uždėkite ašmenų apsaugą ant ašmenų apsaugos laikiklio pav. D9.
Pritvirtinkite ją varžtu, poveržle ir rankenėle D8 pav. Rankenėlę
priveržkite tiek, kad ašmenų apsauga remtųsi į stalą, bet pakiltų, kai
ruošinys prispaudžiamas prie deimantinio disko.
PJŪKLO KONFIGŪRACIJA IR REGULIAVIMAS
ĮSPĖJIMAS! PRIEŠ ATLIKDAMI TOLIAU NURODYTUS VEIKSMUS
ĮSITIKINKITE, KAD ĮRANKIS YRA ATJUNGTAS NUO MAITINIMO
ŠALTINIO. SAUGUMO SUMETIMAIS, NES GAMINIO VEIKIMO METU
NAUDOJAMAS VANDUO.
Lygiagretaus kreipiklio nustatymas
• Atlaisvinkite lygiagrečiojo kreipiklio fiksavimo spaustukus
pastumkite lygiagretųjį kreipiklį ant darbo stalo. Įsitikinkite, kad jis yra
lygiagretus pjovimo diskui. Naudokite kreipiančiąją liniuotę pav. A7
/ 7 pav. A9, kad gautumėte reikiamą pjovimo plotį pav. E1.
• Lygiagretųjį aptvarą pritvirtinkite vietoje naudodami lygiagretųjį
aptvarą fiksuojančius spaustuvus pav. E2.
Įstrižainės kreipiančiosios nustatymas
• Pritvirtinus lygiagretųjį kreiptuvą, prie jo galima pritvirtinti nuožulnųjį
kreiptuvą. Nuožulniąją kreipiančiąją galima lengvai perkelti pirmyn ir
atgal ant lygiagrečiosios kreipiančiosios pav. E3.
• Atlaisvinkite nuožulniojo kreipiklio fiksavimo rankenėlę pav. A1 ir
nustatykite įstrižojo pjovimo skalę į pageidaujamą pjovimo kampą,
rodomą įstrižojo pjovimo indikatoriuje. Vėl pritvirtinkite nuožulniojo
kreipiklio fiksavimo rankenėlę pav. A1.
Kraštų kreipiančiųjų nustatymas 45°
• Pakelkite 45° krašto kreipiančiąją A4 pav., pakelkite atramą aukštyn
ir įstatykite skirtukus į atitinkamas skylutes stalviršyje E5 pav. Prieš
pradėdami pjauti įsitikinkite, kad aptvaras yra tinkamai pritvirtintas.
Vandens rezervuaras
• Nuimkite 45° krašto kreipiančiąją pav. A4 ir pripilkite į talpyklą tiek
švaraus vandens, kad apatinis deimantinio disko kraštas būtų
panardintas į jį, bet ne daugiau kaip 1/4 disko fig. E6.
• Baigę pjaustyti, ištraukite A12 pav. esantį bake kamštį, kad išbėgtų
vanduo.
PASTABA: kamštis taip pat apsaugo nuo perpildymo, jei įrenginys
40
Būtinai
ir
