WING RACK Aperçu
BUSES/MAINS
Appuyez sur le bouton pour basculer entre les couches suivantes:
• •
Bus 1-16.
• •
Bus principaux 1-4 et matrices 1-8.
Les deux couches sont organisées en groupes de quatre canaux.
Chaque bus/matrice a ses commandes respectives de niveau, mute et solo. Naviguez dans les bus/matrices avec les boutons
enfoncés, vous accédez immédiatement à la première et à la dernière page, respectivement. Le numéro de la page actuelle est indiqué par l'écran LED au-dessus des
boutons
et
.
DCA/MUTE
Appuyez sur le bouton pour basculer entre les couches suivantes:
• •
Groupes DCA 1-16.
• •
Groupes de mute.
Les groupes DCA sont affichés en groupes de quatre sur les bandes de gribouillage avec un fader dédié (assigné au bouton respectif), des commandes de mute et de solo.
Naviguez dans les groupes DCA avec les boutons
et
. En maintenant ces boutons enfoncés, vous accédez immédiatement à la première et à la dernière page,
respectivement. Le numéro de la page actuelle est indiqué par l'écran LED au-dessus des boutons
Lorsque la couche des groupes de mute est active, les groupes 1 à 8 sont assignés aux 8 boutons normalement utilisés pour le contrôle de mute et de solo.
CUST/TRANS
Appuyez sur le bouton pour basculer entre les couches suivantes:
• •
Commandes personnalisées.
• •
Commandes de transport du lecteur USB (lorsqu'une clé USB est insérée).
• •
Commandes de transport WING-LIVE (lorsqu'une carte SD est insérée).
Lorsque le bouton CUSTOM CONTROLS est actif, appuyer sur le bouton VIEW ouvre la page pour éditer les CUSTOM CONTROLS. Vous pouvez assigner une large gamme
de paramètres aux 4 boutons et 8 boutons de la Section de Contrôle.
Connecteur USB
Un connecteur USB de type A permet de brancher directement une clé USB sur la console pour sauvegarder ou charger des données. Cela vous permet de sauvegarder
vos fichiers de spectacle ou de charger votre configuration habituelle sur une console WING louée.
Cette connexion USB permet l'enregistrement et la lecture de fichiers audio WAV à deux ou quatre canaux. Le port peut également charger un appareil portable
comme un téléphone ou une tablette. Les clés USB connectées au port USB peuvent être déconnectées lorsque la lumière ACCESS s'est éteinte.
Moniteur
Un bouton dédié contrôle le niveau de sortie du casque du bus MONITOR B (sortie casque) trouvé dans le groupe de SOURCES "Monitor" dans l'écran ROUTING. D'autres
paramètres de la section de moniteur se trouvent sur la page SETUP>MONITORS.
Pour utiliser les connecteurs de casque sur la console, les signaux de moniteur doivent être routés vers les sorties correspondantes 1/2, 3/4, 5/6 et 7/8. Ces sorties sont
étiquetées avec un symbole de casque sur la page de routage de sortie.
Si des moniteurs de proximité sont utilisés, un contrôle de volume physique peut être réalisé de deux manières:
1. Routage du bus MONITOR B (casque) vers les sorties physiques auxquelles les haut-parleurs sont connectés.
2. Assignation du paramètre MONITORING>SPEAKERS à un bouton dans l'écran CUSTOM CONTROLS.
et
. En maintenant ces boutons
et
.
Talkback
Le niveau du micro de talkback, l'atténuation Dim et d'autres paramètres de moniteur peuvent être ajustés sur la page SETUP>MONITORS. En cliquant sur le bouton
TALKBACK>SETUP, les signaux de talkback peuvent être envoyés à différentes destinations.
Soit le Canal 40, soit le Aux 8 peut être utilisé comme canal de traitement pour le signal de talkback. Le traitement peut être appliqué selon les besoins. N'importe
quelle entrée peut être assignée au canal de talkback sélectionné.

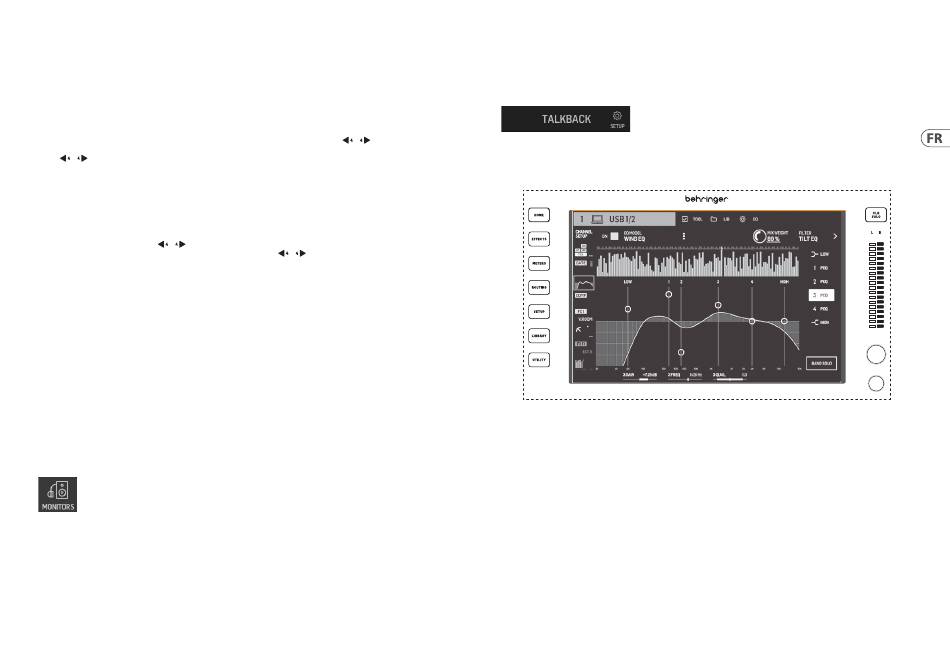

Affichage principal
Les sept boutons à gauche de l'affichage et les boutons VIEW situés dans chaque section principale du panneau supérieur permettent d'accéder à différents écrans de
réglages. Un aperçu de chaque écran est présenté dans le Chapitre 5.
Le grand mètre stéréo affichera soit les niveaux du bus principal, soit les niveaux du bus solo. Le bouton CLR SOLO libérera tous les canaux et bus qui sont actifs dans le
bus solo.
