118 WING RACK Quick Start Guide
WING RACK Overzicht
1. Inleiding
Gefeliciteerd met de aankoop van de baanbrekende WING RACK console. Lees deze Quick Start Guide (QSG) door om een overzicht te krijgen van de functionaliteit van WING
en bezoek behringer.com voor instructievideo's en handleidingen.
Voordat je begint
Het wordt aanbevolen om behringer.com te controleren op firmware-updates, aangezien er regelmatig nieuwe functies en bugfixes worden uitgebracht. Raadpleeg
hoofdstuk 7 in deze QSG voor details over het updateproces.
Ons ontwikkelteam is benieuwd naar uw feedback op ideas.behringer.com en verrast u graag met nieuwe verbeteringen en functies.
SOURCE en Kanaal - een nieuwe routingbenadering
WING heeft een nieuwe manier geïntroduceerd om signaalSOURCES te labelen met namen, pictogrammen en kleur samen met hun fysieke parameters. WING-
SOURCES kunnen worden gevoed naar één of meerdere kanalen voor signaalverwerking of routing naar bussen of hoofdbussen. Ze kunnen ook direct worden
gepatcht naar elke fysieke uitgang wanneer er geen verwerking gewenst is, zoals bij opnamesetups, of wanneer audio wordt gedeeld met een andere console voor
onafhankelijke mixen.
2. SOURCES, kanalen, bussen en uitgangen
Externe SOURCES
Elke audio-ingang in de console wordt een SOURCE genoemd. Een ingang kan een analoog signaal zijn via de XLR of 6,35 mm (¼") TRS-connectoren op het
achterpaneel, of digitale signalen via StageConnect, USB, AES50, geïnstalleerde uitbreidingskaarten, enz.
WING-SOURCES bevatten de volgende informatie:
• •
Identificerende kenmerken zoals naam, kleur, pictogram en tags.
• •
Fysieke kenmerken zoals versterking, demping, fase-omkering en fantoomvoeding.
• •
Mono/stereo/mid-side configuratie.
Alle 40 kanalen op de console kunnen zowel mono- als stereosignalen verwerken. Analoge en digitale stereosignalen kunnen in een enkel kanaal in de console worden
gevoed. Zie hoofdstuk 5 - ROUTING voor meer informatie. Interne SOURCES WING beschikt ook over gebruikerssignalen, gebruikerspatches en de oscillator die net als
elke externe SOURCE kunnen worden gebruikt, maar het zijn in feite signalen die van andere plaatsen in de audio-engine van de console worden gehaald.
2 oscillatoren
Er zijn twee onafhankelijke mono-testtoongeneratoren die kunnen worden geconfigureerd voor sinusgolf-, roze ruis- of witte ruisuitvoer. Ze kunnen naar elk kanaal of
uitgang worden gerouteerd.
24 gebruikerssignalen
Dit zijn signalen die afkomstig zijn van een van de 40 ingangskanalen, 8 aux-ingangskanalen, 16 bussen, 8 matrices of 4 hoofdbussen. Ze kunnen worden getapt van
de pre- of post-fader tap-punten van het betreffende kanaal en dragen het linker- of rechterkanaal, of een som van beide.
24 gebruikerspatches
Dit zijn ook signalen die rechtstreeks van een van de externe SOURCES worden genomen.
Gebruikerspatches stellen u in staat om stereocombinaties van ruwe ingangssignalen te maken die niet tot dezelfde SOURCES groep behoren. Mogelijke toepassingen zijn:
• •
Het combineren van twee signalen van verschillende SOURCES groep interfaces in een stereo- of mid-side configuratie.
• •
Het combineren van niet-aangrenzende signalen in een stereo- of mid-side configuratie.
• •
Pas verschillende versterking toe op elk kanaal van een stereo- of mid-side-configuratie.
• •
Pas fantoomvoeding toe op slechts één kanaal van een stereo- of mid-side-configuratie.
48 Mono/Stereo Ingangskanalen
De kanalen op WING RACK maken extreem krachtige en flexibele verwerking van het SOURCE-audio mogelijk, voordat ze worden gemixt in bussen of hoofden. Elk
ingangskanaal kan een hoofd- of een alternatieve SOURCE bevatten. Ze kunnen de aanpassings eigenschappen van de SOURCE overnemen en automatisch de mono-
of stereo-configuratie van de SOURCE gebruiken.
In tegenstelling tot bij andere consoles, is er geen behoefte aan het koppelen van twee mono-kanalen in een stereo-paar - alle kanalen kunnen mono- of
stereosignalen verwerken.
Kanalaudio kan vervolgens naar bussen of hoofden worden gestuurd voor mixen, of het kan individueel worden getapt en rechtstreeks naar de uitgangen
worden gerouteerd.
16 Stereo Bussen en 4 Stereo Hoofdbussen
De 16 bussen worden meestal gebruikt voor effectverwerking via sends, monitor mixes en het toepassen van groepsverwerking op submixes. Bussen kunnen worden
gevoed in de 4 hoofdbussen, naar de eerste 8 bussen of naar de 8 matrices. De 4 hoofdbussen kunnen alleen naar matrices of uitgangsbestemmingen worden gestuurd.
8 Matrix Bussen
Matrixbussen hebben volledige verwerking en kunnen naar elke uitgangsbestemming worden gestuurd. Ze worden vaak gebruikt voor sub- of zonemixen die
verwerking of tijdafstemming nodig hebben. Matrixbussen kunnen worden aangedreven door aux- of hoofdbussen. Ze hebben ook twee extra directe ingangen die
kunnen worden genomen van een van de ingangskanalen, getapt voor- of na-fader.
Matrixbussen kunnen worden gebruikt om zogenaamde Mix-Minus-bussen te creëren, door fase-omkering d.w.z. het aftrekken van de directe ingangen van de mix.
Dit wordt vaak toegepast in uitzendsituaties wanneer een moderator alles behalve zijn eigen stem in de mix moet horen. Ze kunnen ook terug worden gevoed
in ingangskanalen.
3. Hardwarebeschrijvingen

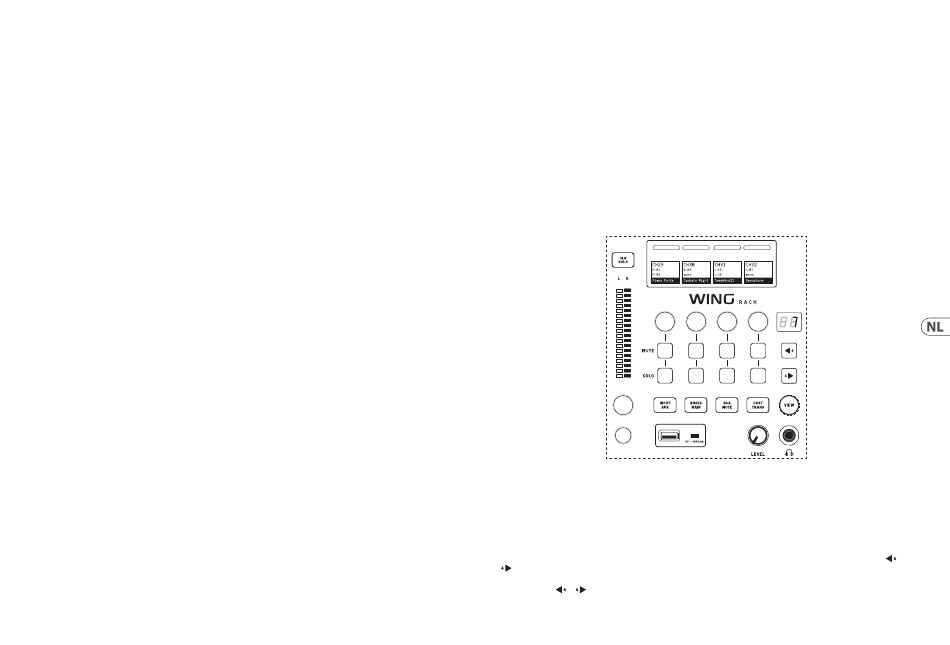

Bedieningssectie
WING RACK heeft een speciaal geoptimaliseerde sectie voor snelle toegang tot de demp-, solo- en faderniveau-bedieningselementen van alle kanalen. Dempgroepen,
aangepaste bedieningselementen en transportbedieningselementen van de USB- en WING-LIVE-speler zijn hier ook toegankelijk.
INPUT/AUX
Druk op de knop om te schakelen tussen de volgende lagen:
• •
Ingangskanalen 1-40.
• •
Aux-kanalen 1-8.
De kanalen zijn georganiseerd in groepen van vier met hun respectievelijke niveau-, demp- en solo-bedieningselementen. Navigeer door de kanalen met de
knoppen.
Door deze knoppen ingedrukt te houden, gaat u onmiddellijk naar de eerste en laatste pagina, respectievelijk. Het huidige paginanummer wordt aangegeven door het
LED-scherm boven de
en
knoppen.
Door op de VIEW-knop te drukken, schakelt u tussen het OVERVIEW- en FADERS-scherm voor de actieve laag. Door het ingedrukt te houden, opent u het CONFIG-scherm. v
Quick Start Guide 119
en
