WING RACK Quick Start Guide
WING RACK Übersicht

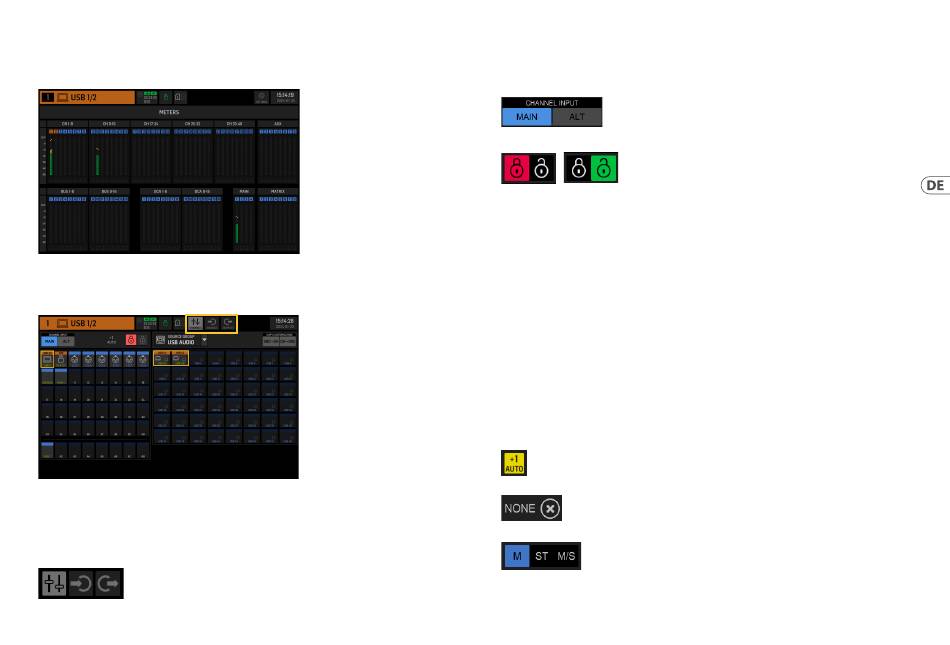

METERS
Der METERS-Bildschirm zeigt Pegelmesser und Mute-Status für alle Signalwege auf der Konsole an. Die Pegelmesser sind entsprechend gruppiert: 40 Eingangskanäle, 8 Aux-
Kanäle, 16 (Aux-)Busse, 16 DCAs, 4 Hauptbusse und 8 Matrixbusse. Dieser Bildschirm bietet auch eine schnelle Verknüpfung zum Hineinzoomen in eine der oben genannten
Gruppen von Kanälen zur Steuerung oder Bearbeitung, indem man sie einfach berührt.
ROUTING
WING ermöglicht flexible Routing-Optionen: Jede Source kann zu jedem Kanal oder physischen Ausgang geroutet werden. Das Patchen von Sources und Ausgängen
wird auf dem ROUTING-Bildschirm konfiguriert.
Die gleichen Bearbeitungen können alternativ auf jedem Kanal im INPUT-Bereich innerhalb des HOME-Bildschirms vorgenommen werden.
Kanäle
Drei Tasten in der oberen rechten Ecke des Bildschirms wählen die Kanäle, physischen Eingänge oder Ausgänge zur Bearbeitung aus. Die erste Taste steuert die
Kanalkonfiguration.
Das Menü "CHANNEL INPUT" steuert, ob der Haupt- oder der alternative Eingang des Kanals konfiguriert wird. Dies folgt dem Konzept einer Inline-Konsole, bei der ein
einzelner Kanal zwei Eingänge dauerhaft gepatcht haben kann und nach Bedarf des Benutzers umgeschaltet werden kann.
Vor dem Bearbeiten muss auf das Schlosssymbol geklickt werden. Wenn es grün leuchtet, ist die Bearbeitung verfügbar. Wenn es rot leuchtet, ist die Bearbeitung blockiert.
Die linke Hälfte des Bildschirms zeigt die 40 Eingangskanäle und 8 Aux-Busse an. Die rechte Hälfte des Bildschirms zeigt die verfügbaren Sources an, die zu den
Kanälen auf der linken Seite geroutet werden können.
Nachdem Sie auf den gewünschten Kanal geklickt haben, kann die Source, die diesen Kanal antreibt, auf der rechten Hälfte des Bildschirms ausgewählt werden. Durch Klicken
auf das Dropdown-Menü "SOURCE GROUP" können Sie zwischen den folgenden physischen Sources auf der Rückseite der Konsole oder Bussen wählen:
• •
LOCAL IN: 24 physische Mikrofon- oder Line-Eingänge.
• •
AES/EBU IN: zwei digitale AES/EBU-Eingänge.
• •
AES50A/AES50B/AES50C: drei AES50-Ports.
• •
USB AUDIO: Die Konsole kann als USB-Schnittstelle mit 48 Eingangs- und Ausgangskanälen verwendet werden.
• •
EXP CARD: bis zu 64 Eingänge je nach den installierten Erweiterungskarten.
• •
MODULE: bis zu 64 Eingänge über DANTE- und SoundGrid-Karten sind verfügbar.
• •
BUS: jeder der 16 Busse (Stereo).
• •
MAIN: jeder der 4 Hauptbusse (Stereo).
• •
MATRIX: jeder der 8 Matrixbusse (Stereo).
• •
OSCILLATOR: zwei weißes Rauschen, rosa Rauschen oder Sinuswellen-Oszillatoren.
• •
STAGE CONNECT: 32 digitale Audiokanäle mit 48kHz und 24 Bit über den XLR-Anschluss.
• •
USB PLAYER: 4 Kanäle vom USB-Player (Typ A-Anschluss) auf der Frontplatte. Dateien müssen unkomprimiertes .wav-Audio sein.
• •
USER SIGNAL: Signale, die von verschiedenen Punkten im Signalfluss von Eingangskanälen, Bussen, Hauptbussen oder Matrixbussen abgeleitet oder durch eine
der 24 Benutzer-Patches neu gepatcht werden können.
Beim Patchen mehrerer benachbarter Kanäle wird durch Klicken auf die Schaltfläche „+1 AUTO" automatisch der folgende Konsolenkanal ausgewählt, um eine
schnellere Eingangszuweisung zu ermöglichen.
Um den Eingang eines Kanals zu löschen, klicken Sie auf "NONE".
Die Mono-, Stereo- oder Mid-Side-Konfiguration jedes Kanals kann über die M-, ST- und M/S-Tasten konfiguriert werden.
