122 WING RACK Quick Start Guide
WING RACK Overzicht

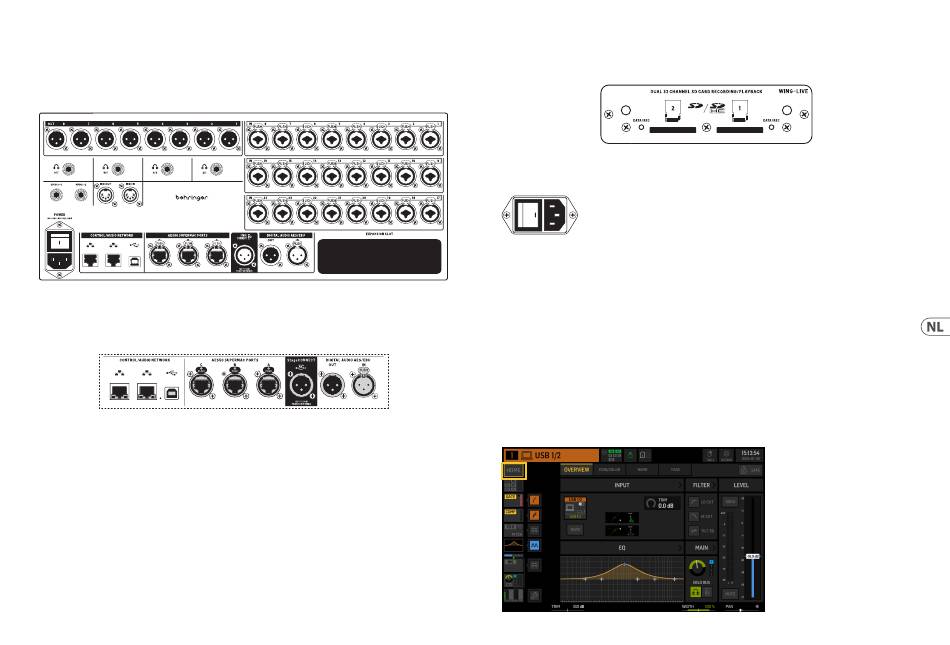

4. Achterpaneel
Analoge I/O, MIDI en GPIO
De analoge aansluitingen op het achterpaneel omvatten 24 Midas PRO-serie microfoonvoorversterkers met combo jack-connectoren en 8 XLR-uitgangen.
Vier stereo hoofdtelefoons kunnen worden gebruikt voor monitoring. Om bussen aan deze uitgangen toe te wijzen, ga naar ROUTING>OUTPUTS>LOCAL OUT.
5-pins MIDI IN en OUT-aansluitingen maken externe MIDI-besturing mogelijk, en een paar ¼" TRS-aansluitingen voor maximaal vier GPIO's maken basisinvoer- en
uitvoercommando's mogelijk.
ETHERNET/AES50/Control/StageConnect
Een paar Ethernet-poorten maken het mogelijk om via een router een netwerk op te zetten voor bedrade of draadloze besturing met behulp van een van de
bedieningsapps op een computer of mobiel apparaat.
De console kan ook worden aangesloten op een computer via de USB type B-connector voor de volgende toepassingen:
• •
48 ingangs-/48 uitgangs audio-interface. De bijbehorende ASIO-driver kan worden gedownload van behringer.com.
• •
Firmware-updates.
• •
Gegevensuitwisseling.
3 AES50-poorten bieden elk tot 48 in- en uitgangskanalen naar en van digitale stageboxen, wat zorgt voor een hoog kanaalaantal en het patchen naar en van
meerdere locaties mogelijk maakt. De WING is volledig compatibel met alle X32-serie mixers en stageboxen. A
lle AES50-verbindingen tussen WING en stageboxen moeten hebben:
• •
Afgeschermde CAT-5e-kabels.
• •
Ethercon-afgewerkte kabeleinden.
• •
Maximale kabellengte van 80 meter.
StageConnect verzendt tot 32 digitale audio-invoer- of uitvoerkanalen met behulp van een standaard gebalanceerde XLR-kabel (110 Ω impedantie DMX-kabel
aanbevolen). De interface ondersteunt verschillende busconfiguraties van in- en uitvoerkanalen en gebruikt digitale, ongecomprimeerde PCM-audio bij 44.1/48 kHz
en 24-bits resolutie. StageConnect is ontwikkeld voor flexibele verbindingen op het podium of naar een zijrek, en ondersteunt een breed scala aan toepassingen bij
sub-milliseconden vertraging.
Stereo AES3 (AES/EBU) in- en uitgangsverbindingen kunnen worden gemaakt via XLR-kabels.
Uitbreidings Slot
De WING-console wordt geleverd met de WING-LIVE-kaart geïnstalleerd, waarmee tot 64 kanalen van 48 kHz / 32-bit audio kunnen worden opgenomen op een paar
SD- of SDHC-kaarten. Kaarten met andere protocollen zoals Dante, MADI en SoundGrid kunnen in deze sleuf worden geïnstalleerd.
Stroom
Sluit de meegeleverde IEC-kabel aan.
5. Hoofdschermen
Het merendeel van de geavanceerde bewerking en besturing gebeurt op het Main Display. Schermen kunnen worden genavigeerd via de zeven knoppen aan de
linkerkant van het scherm, of via VIEW-knoppen in elk gedeelte van het bovenpaneel.
Er zijn zes schermen toegankelijk via de knoppen naast het Main Display:
• •
HOME
• •
EFFECTS
• •
METERS
• •
ROUTING
• •
SETUP
• •
LIBRARY
Merk op dat de UTILITY-knop geen specifiek scherm heeft dat ermee verband houdt.
Een statusbalk wordt bovenaan het scherm weergegeven om een snelle referentie te bieden voor kanaalnaam, klok en waarschuwingen. Dit maakt ook constant
toegang mogelijk tot de SD-kaartbediening, het setup-menu, bibliotheekfuncties en andere hulpmiddelen.
HOME
HOME
Quick Start Guide 123
